Schraubanschlüsse Stahl

• Baustahl: S235, S275, S355, S450
• Baustahl geglüht (S275N – S460N)
• Baustahl thermo (S275M – S460M)
• Baustahl wetterfest (S235W – S355W)
• warmfester Stahl (S460Q – S460QL1)
• Hohlprofil warm (S235H – S355H)
• Hohlprofil warm N (S275NH – S460NH)
• benutzerdefinierte Stahlart

System (Anschluss):

• Zugstoß mit Lasche(n) als ein-, zwei- oder mehrschnittige Ausführung

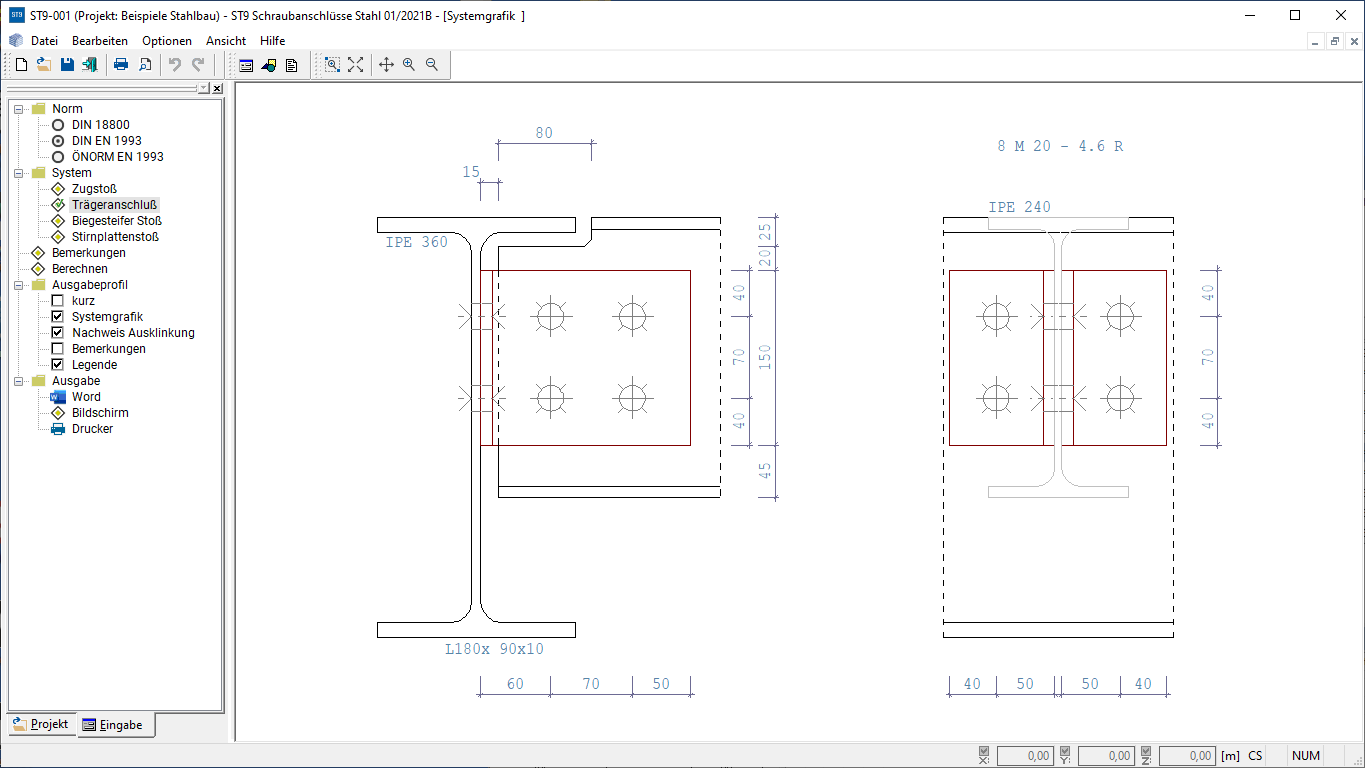

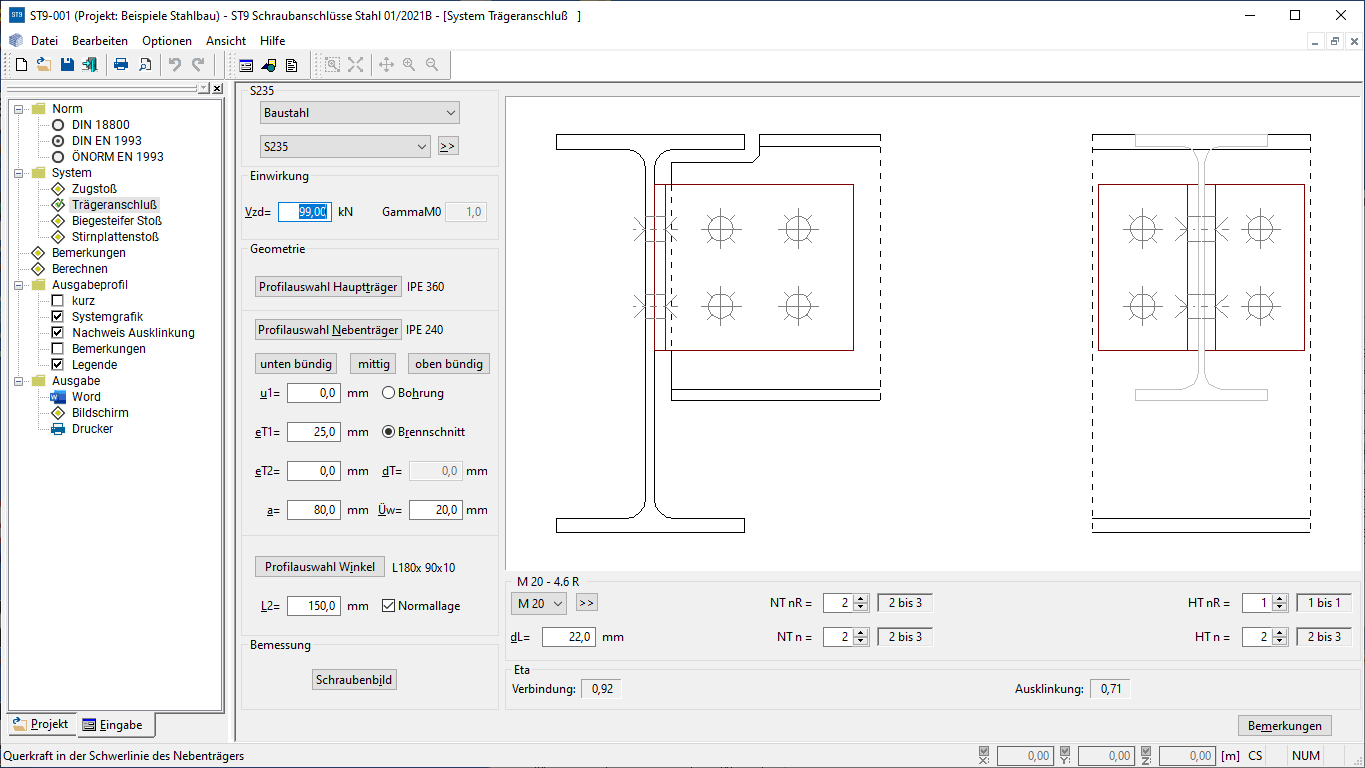

• Trägeranschluss mittels Winkeln mit und ohne Trägerausklinkung
• Biegesteifer Stoß mit Steg- und Gurtlaschen
• Stirnplattenstoß

Querschnitte:

• Trägerprofile bzw. Zugband (alle Anschlüsse):
  • I-Profile als Standardprofile
  • Doppel-T gewalzt oder geschweißt als benutzerdefinierte Profile
• Trägerprofile bzw. Zugband (zusätzlich beim Zugstoß):
  • U-Profile als Standprofile oder benutzerdefinierte Profile
  • Flachstahl und Breitflachstahl als Standardquerschnitt
  • Rechteck-Vollquerschnitt als benutzerdefinierter Querschnitt
• Laschen:
  • Flachstahl und Breitflachstahl als Standardquerschnitt
  • Rechteck-Vollquerschnitt als benutzerdefinierter Querschnitt
• Winkel
  • Winkel gleich- und ungleichschenklig als Standardquerschnitt oder als benutzerdefinierter Querschnitt

Bemessungsschnittgrößen für Anschlussberechnung:

• Nd (Zugstoß)
• Vzd (Trägeranschluss)
• Myd, Nd und Vzd (Biegesteifer Stoß und Stirnplattenstoß)

Das Programm führt alle für den gewählten Anschlusstyp erforderlichen Nachweise gemäß der ausgewählten Bemessungsnorm.

• PDF
• Word
• Drucker

• Kurzausdruck
• benutzerdefinierter Ausgabeumfang

• ASCII-Datei

• ASCII-Datei
• DXF-Datei
• RTF-Datei

• DIN EN 1993
• ÖNORM EN 1993
• DIN 18800
