Tunnelrahmen

• Stahlbeton mit wählbaren Beton- und Stahlgüten je nach gewählter Norm

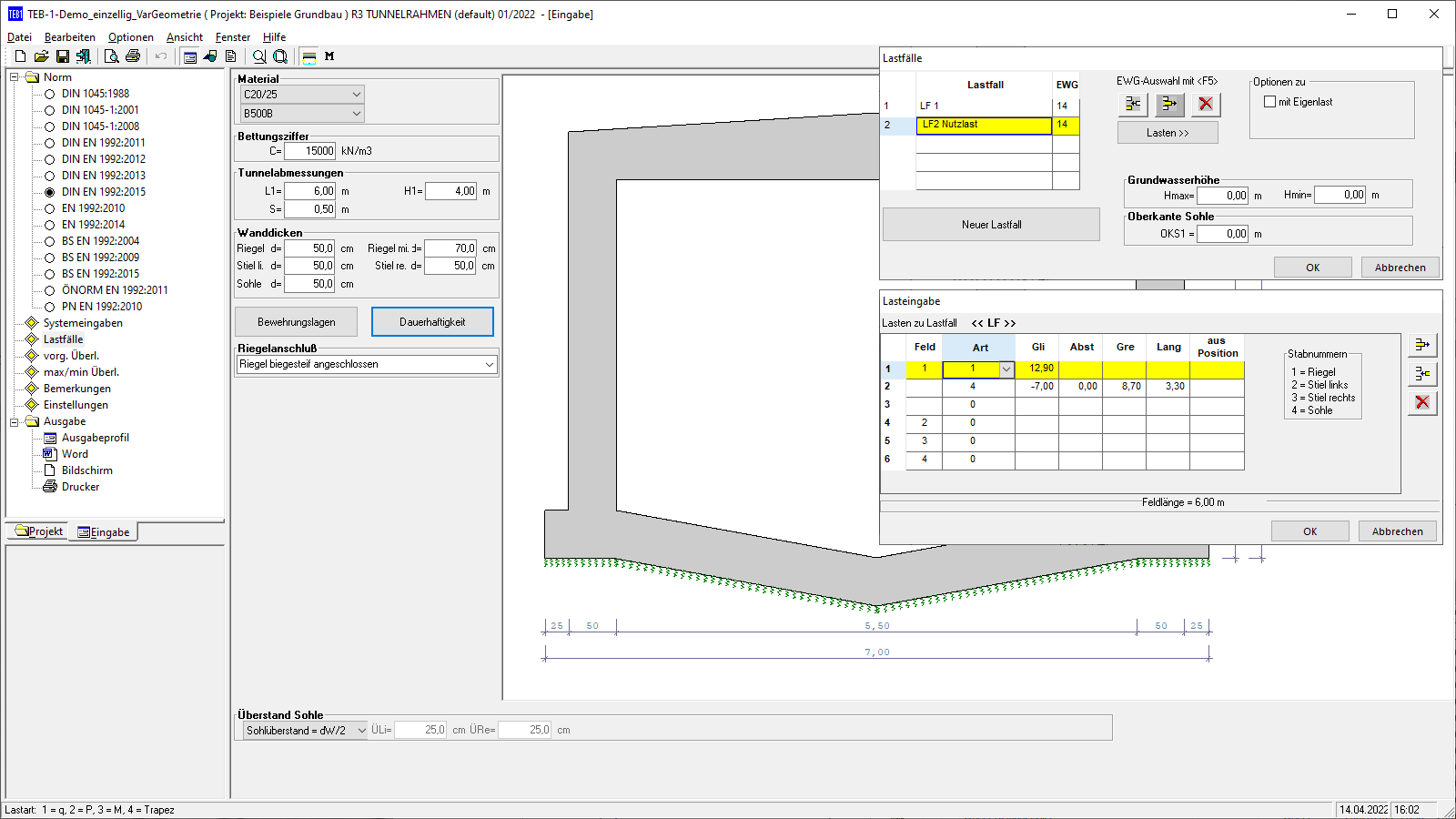

Variante einzelliger Tunnelrahmen (TEB-1)

• optionale Anordnung eines Stichs S und/oder Überstands links Ü_Li und rechts Ü_re in der Sohle
• optional größere Dicke des Riegels in der Mitte als an den Enden
• Anschluss des Riegels an die Stiele biegesteif oder gelenkig
• optional auch ohne Anordnung eines Querriegels
• unterschiedliche Wandstärken für Riegel, Stiel und Sohle
• beliebige Tunnelgeometrie (Tunnelbreite L1, Tunnelhöhe H1)

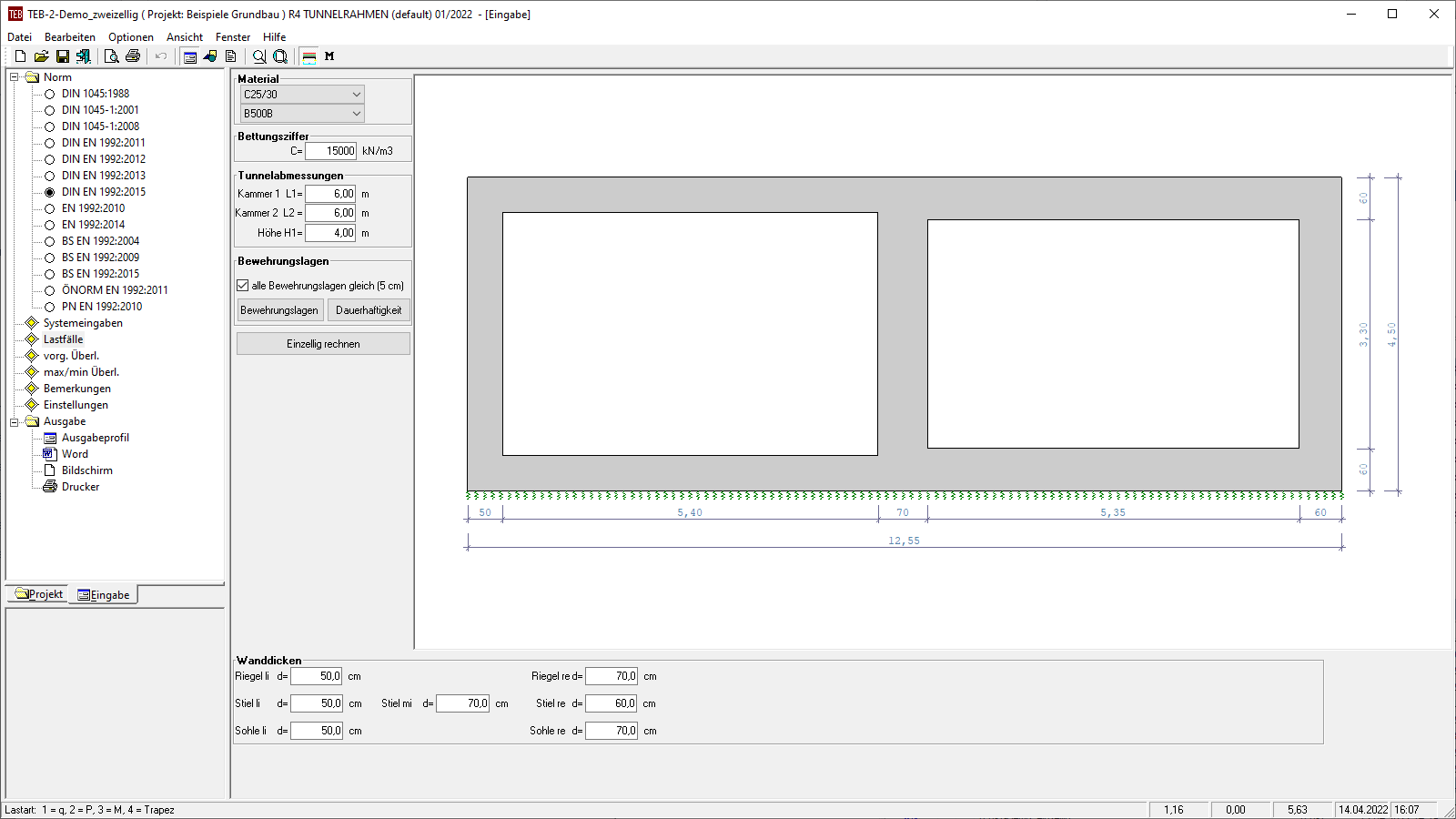

Variante zweizelliger Tunnelrahmen (TEB-2)

• beliebige Tunnelgeometrie (Tunnelbreite L1, Breite der zweiten Kammer L2, Tunnelhöhe H1)
• unterschiedliche Wandstärken für Riegel, Stiele und Sohlen in beiden Kammern
• beliebige Bewehrungslage in allen Einzelteilen (Stiele, Riegel und Sohlen) innen und außen
• Dauerhaftigkeitsdialog zur Festlegung der Expositionsklassen

Boden:

• Die elastische Bettung bzw. die Bodeneigenschaften werden durch Vorgabe der Bettungsziffer repräsentiert.

Grundwasser:

• Zur Berechnung der Auftriebssicherheit kann bei einzelligen Rahmen die maximale und minimale Grundwasserhöhe angegeben werden.

• beliebige Lastarten auf allen Einzelteilen:
  • Gleichlast über gesamte Feldlänge
  • Einzellast mit definiertem Abstand
  • Einzelmoment mit definiertem Abstand
  • Trapezlast mit bestimmter Länge und unterschiedlichen Lastordinaten links und rechts
  • Trapezlast über gesamte Feldlänge
  • Dreieckslast über gesamte Feldlänge
  • Eigengewicht optional automatisch ansetzen
• freie Zuordnung der Lasten zu Lastfällen und zu einer Einwirkungsart nach EC0

Überlagerung:

• automatische min/max Überlagerung aus ständigen und frei wählbaren veränderlichen Einwirkungen
• beliebige vorgegebene benutzerdefinierte Überlagerungen

• Dauerhaftigkeitsnachweis über Expositionsklassen
• Berücksichtigung einer Mindestbewehrungsmenge
• benutzerdefinierte Teilsicherheiten ansetzen

• Biegebemessung
• Schubbemessung

• PDF
• Word
• Drucker

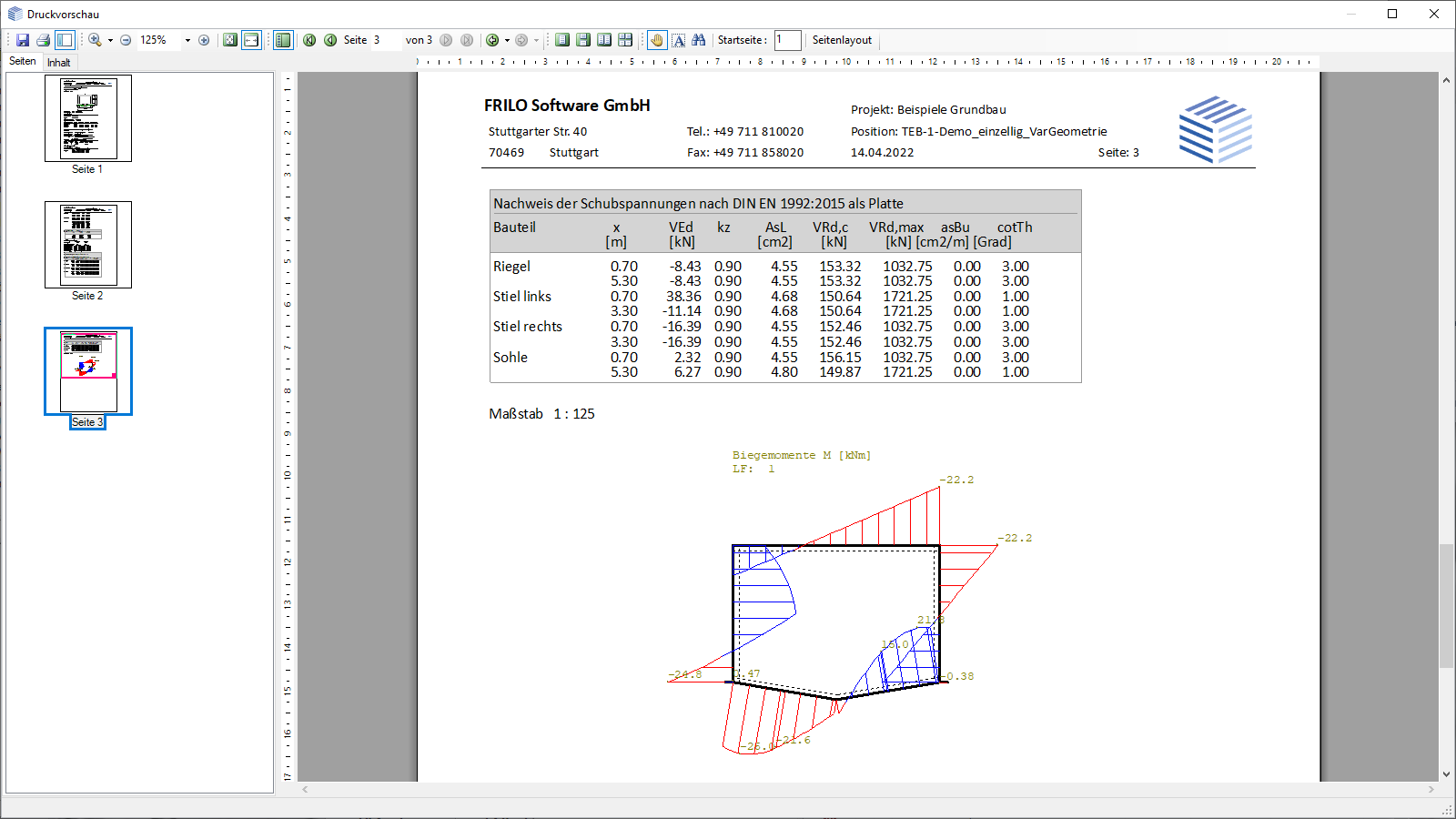

• Systemdaten in grafischer und tabellarischer Form
• maßgebendes Betonvolumen und ggfs. Gesamtgewicht der Konstruktion
• Querschnittswerte A und I aller Einzelteile
• Schnittgrößen in den Knickpunkten der Einzelteile M, N, Q je Lastfall und je Bemessungskombination
• Verschiebungen und Bodenpressungen der Sohlplatte je Lastfall und je Bemessungskombination

• Biegebemessung mit erforderlich A_s tabellarisch
• Schubbemessung mit erforderlich A_s,w tabellarisch
• grafische Darstellung der Momentenlinien in allen Einzelteilen

Export von TEB-2 nach TEB-1 zur einzelligen Bemessung

• EN 1992
• DIN EN 1992
• ÖNORM EN 1992
• PN EN 1992
• BS EN 1992
• DIN 1045
