BTII+: Warum kann ich ein U-Profil nicht drehen?





Darum können Sie ein U-Profil nicht drehen: Im Programm BTII+ werden einfachsymmetrische Profile, wie z.B. U-Profile, immer liegend dargestellt und berechnet. Dies resultiert aus der fest definierten Symmetrieachse (= globale Z-Achse) im programminternen FE-Rechenkern. U-Profile können somit nicht gedreht werden.

Die Lasteingabe sowie die Modellierung des Systems müssen daher ebenfalls um 90 Grad gedreht vorgenommen werden.

Hinweis: Eine Bemessung hinsichtlich Stabilität nach Ersatzstabverfahren ist für solche Profile nicht möglich. Jedoch kann eine Untersuchung auf Knicken, Biegedrillknicken, etc. durch einen Querschnittnachweis mit Schnittkräften nach „Theorie II. Ordnung“ unter Ansatz der profilspezifischen Stabvorkrümmungen erfolgen.

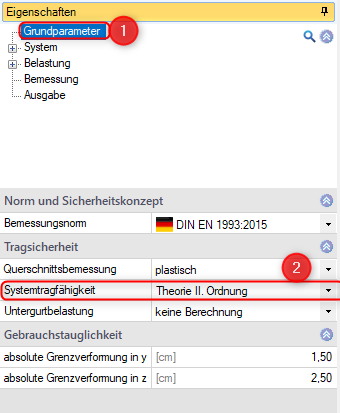

Dafür wählen Sie unter >Grundparameter >Tragsicherheit >Systemtragfähigkeit den Punkt „Theorie II. Ordnung“.

Auswahl der Theorie II.Ordnung unter Systemtragfähigkeit im Menüpunkt Grundparameter im Programm BTII+ | FRILO
