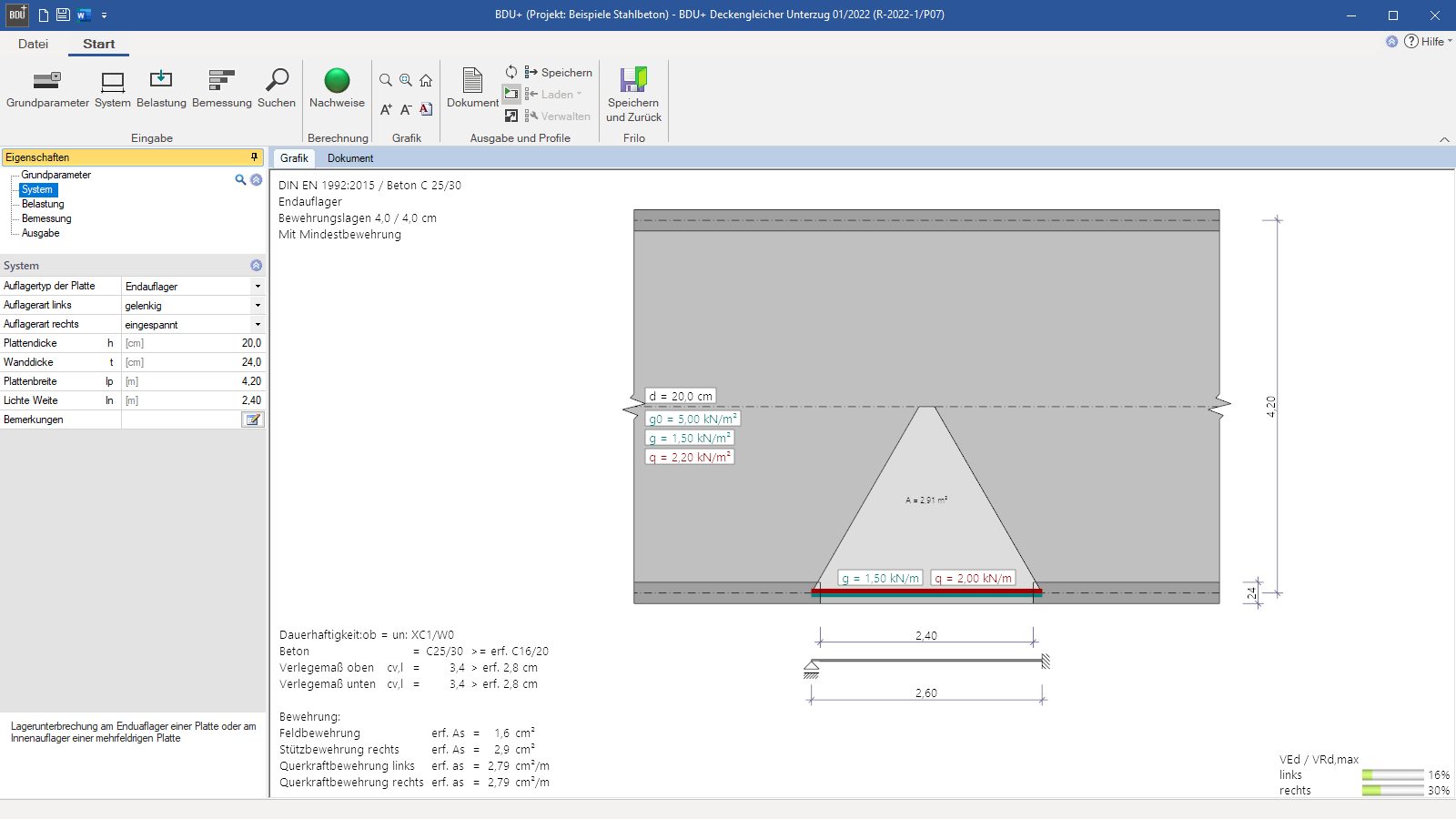

Die Programmoberfläche des BDU+ mit geöffnetem Reiter „System“

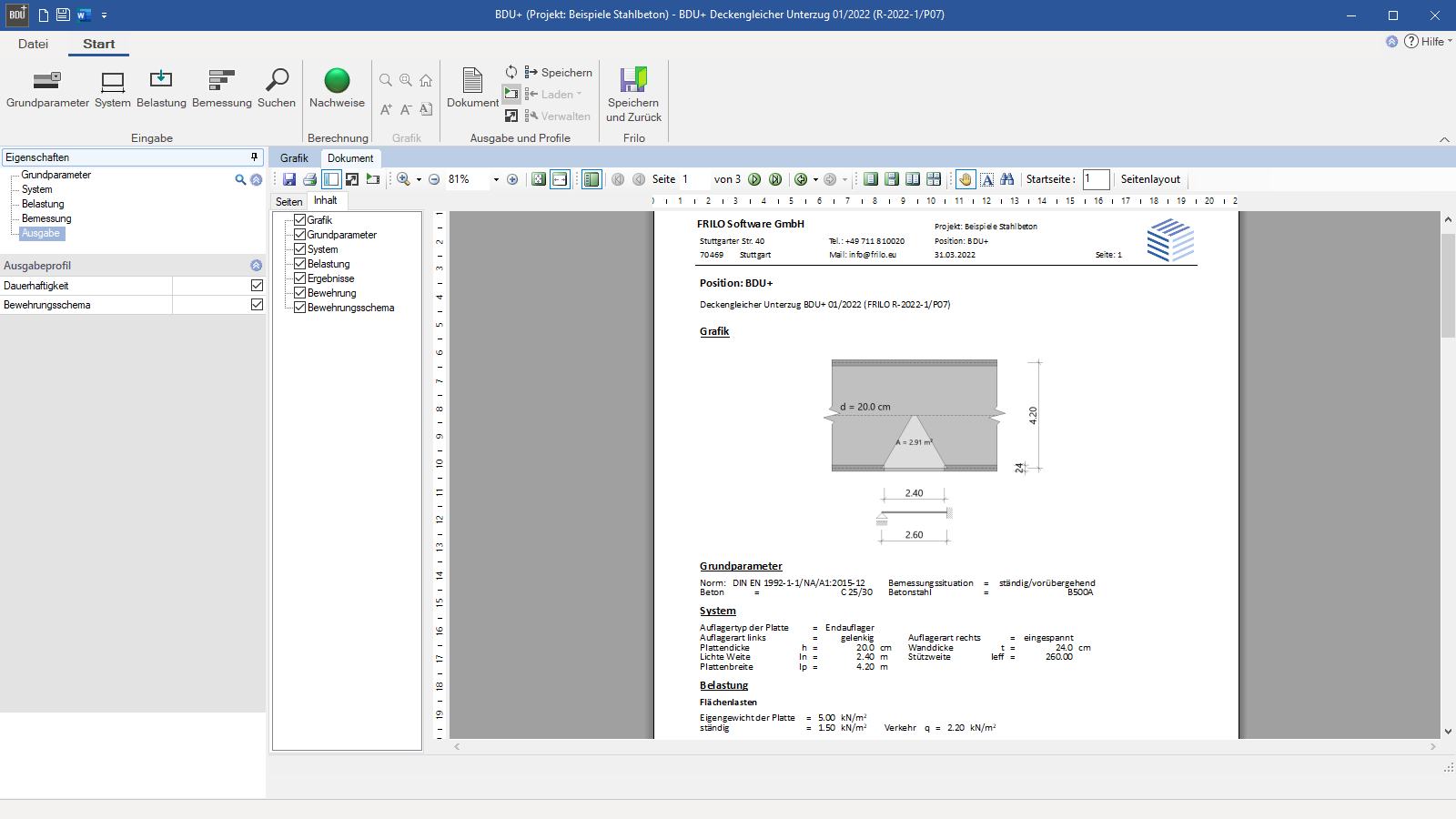

Das Ausgabedokument

Deckengleicher Unterzug

BDU+

Das Programm BDU+ kann den Nachweis für deckengleiche Unterzüge in Stahlbetondecken gemäß Eurocode 2 führen. Der Unterzug ist entweder ein Endauflager oder ein Zwischenauflager für die Stahlbetonplatte, der gelenkig, links oder rechts bzw. beidseitig eingespannt sein kann.

ZUM SHOP

Eingabemöglichkeiten Bemessung Ausgabemöglichkeiten Normen

Jetzt mehr Programme aus dem Bereich Stahlbeton entdecken!

Material

Stahlbeton der Festigkeitsklasse C12/15 – C100/115
Betonstahl B500A / B500B und BSt 420 S(A)

Systeme

Platte als Endauflager
Platte als Zwischenauflager
Auflagerart wahlweise gelenkig oder eingespannt
unterschiedliche Auflagerarten links und rechts möglich
variable Plattendicke/Wanddicke und Plattenbreite
Bewehrungslage frei definierbar

Belastung

Definition von Flächenlasten aus ständiger Last und Verkehrslast
wahlweise zusätzliche Linienlasten aus ständigen oder veränderlichen Lasten
optionale Berücksichtigung des Eigengewichtes
Die Lastfläche kann vereinfacht angesetzt werden.

Bemessung

Die Bemessung erfolgt für deckengleiche Träger gemäß Heft 240 des DAfStb mit einem Verhältnis Länge der fehlenden Stützung l/Plattendicke h von 7 < l/h < 15. Für Träger mit einem l/h < 7 genügen i.d.R. konstruktive Bewehrungszulagen ohne weitere Nachweise. Für Träger mit einem l/h > 15 und Platten mit einer Unterbrechung der Stützung auf der gesamten Plattenseite sind gesonderte Nachweise zu führen.

Als Lasteinzugsflächen werden die Flächen verwendet, die sich aus den 60° Linien von den theoretischen Auflagerpunkten und aus den Mittellinien der jeweiligen Plattenspannweiten ergeben. Optional kann vereinfacht mit der halben Plattenstützweite gerechnet werden.

Dateiformate

PDF
Word
Drucker

Import/Exportmöglichkeiten

Word, PDF

Stahlbetonbau

DIN EN 1992
ÖNORM EN 1992

Hilfsmittel

Handbuch
