Aussteifungsverband Stahl

ST12+

Das Programm ST12+ berechnet im Hallentragwerksbau gebräuchliche Aussteifungsverbände aus Stahl. Es können Fachwerkverbände mit druckschlaffen Stahldiagonalen für Fachwerk- und Vollwandbinder berechnet werden.

Enthalten in folgenden Paketen:

Jetzt mehr Programme aus dem Bereich Stahl entdecken!

MEHR ANZEIGEN
Material

Das Material kann in den einzelnen Bauteilen unterschiedlich gewählt werden. Es stehen folgende Materialien zur Auswahl:

  • Baustahl: S235, S275, S355, S450
  • Baustahl geglüht (S275N – S460N)
  • Baustahl thermo (S275M – S460M)
  • Baustahl wetterfest (S235W – S355W)
  • warmfester Stahl (S460Q – S460QL1)
  • Hohlprofil warm (S235H – S355H)
  • Hohlprofil warm N (S275NH – S460NH)
  • benutzerdefinierte Stahlart
Systeme

Statische Systeme:

  • Fachwerk mit druckschlaffen Diagonalen
  • konstante, symmetrische oder individuelle Feldlängen



Querschnitte:

  • Binder: I-Profile als Standardprofil oder benutzerdefiniert
  • Pfosten: I-Profile, Rohre und Rechteckrohre als Standardprofil oder benutzerdefiniert
  • Diagonalen: I-Profile, Rohre, Rechteckrohre, Winkel, Rundstahl und Flachstahl als Standardprofil oder benutzerdefiniert



Auflager:

  • gelenkige Lagerung am Untergurt des Verbandes

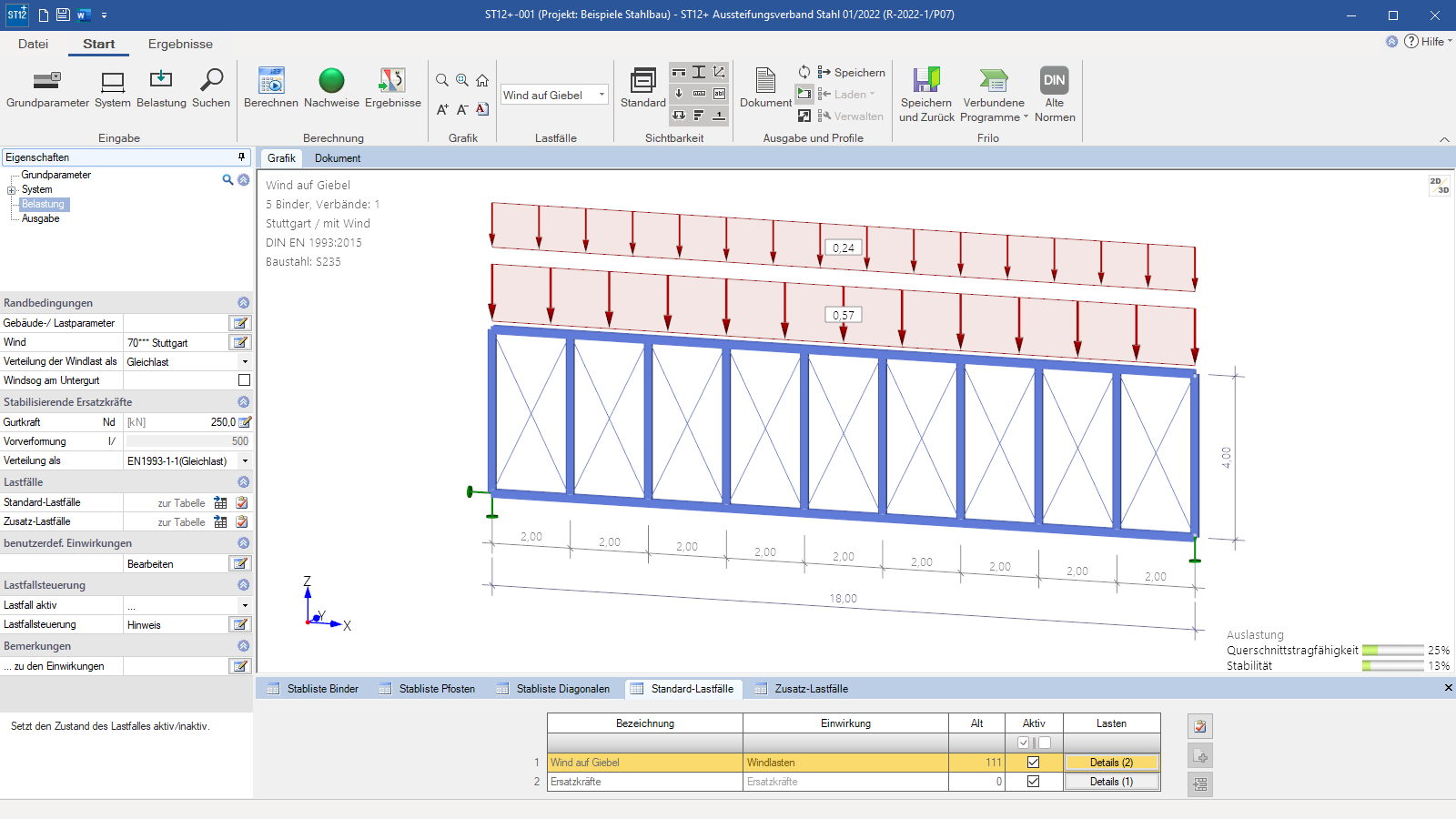

Belastung
  • Die Ermittlung der Belastungen aus Wind erfolgt automatisch anhand der definierten Gebäudegeometrie.
  • Die Windlasten werden in Abhängigkeit des angegebenen Standorts ermittelt.
  • automatische Ermittlung der Stabilisierungslasten entweder als Gleichlast nach DIN EN 1993-1-1, 5.3.3 oder als Knotenlasten nach Petersen Stahlbau
  • Es können zusätzliche, benutzerdefinierte Lastfälle eingegeben werden.
  • automatische Bildung der Lastfallkombinationen
  • Einzellast (quer) und Streckenlast (quer) an Ober- und Untergurt
Allgemein

Das Programm bildet automatisch alle notwendigen Einwirkungskombinationen entsprechend des Sicherheitskonzeptes nach Eurocode 0.

Tragsicherheit

Es wird wahlweise die elastische oder plastische Querschnittstragfähigkeit nachgewiesen. Hierbei werden die Schnittkräfte nach Theorie I. Ordnung mit Berücksichtigung der anzusetzenden Stabilisierungslasten sowie mit Ausfall der Druckdiagonalen ermittelt. Für die Zugdiagonalen wird ein Querschnittsnachweis und für die Druckpfosten wird zusätzlich ein Stabilitätsnachweis nach DIN EN 1993-1-1, 6.3.1 geführt. Der Nachweis des Gurtes für die zusätzliche Gurtnormalkraft wird im Programm nicht geführt.

Dateiformate
  • PDF
  • Word
  • Drucker

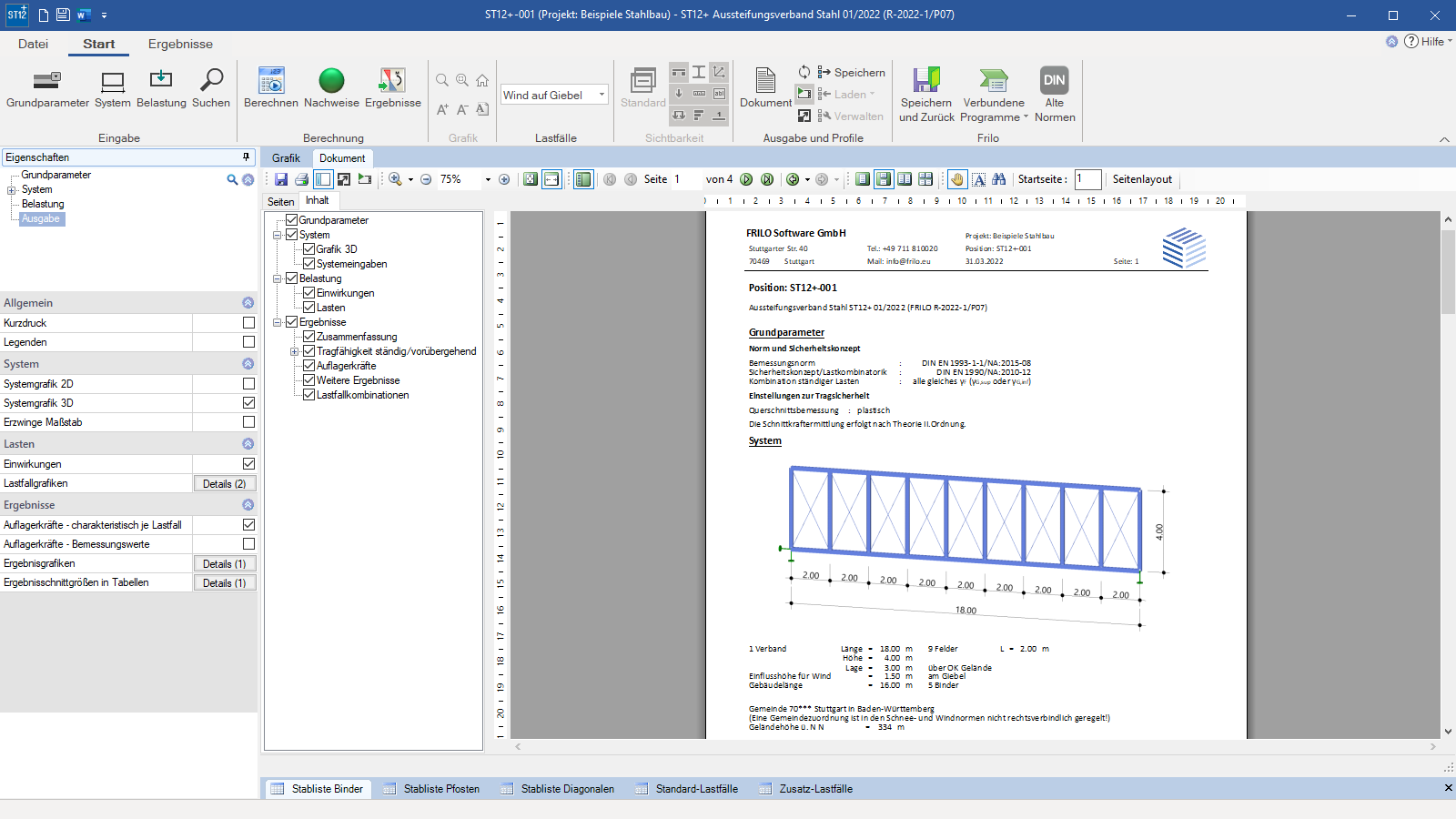

Ausgabe

Ausgabeprofile:

  • vordefinierter Kurzausdruck
  • durch den Nutzer definierbarer Ausgabeumfang

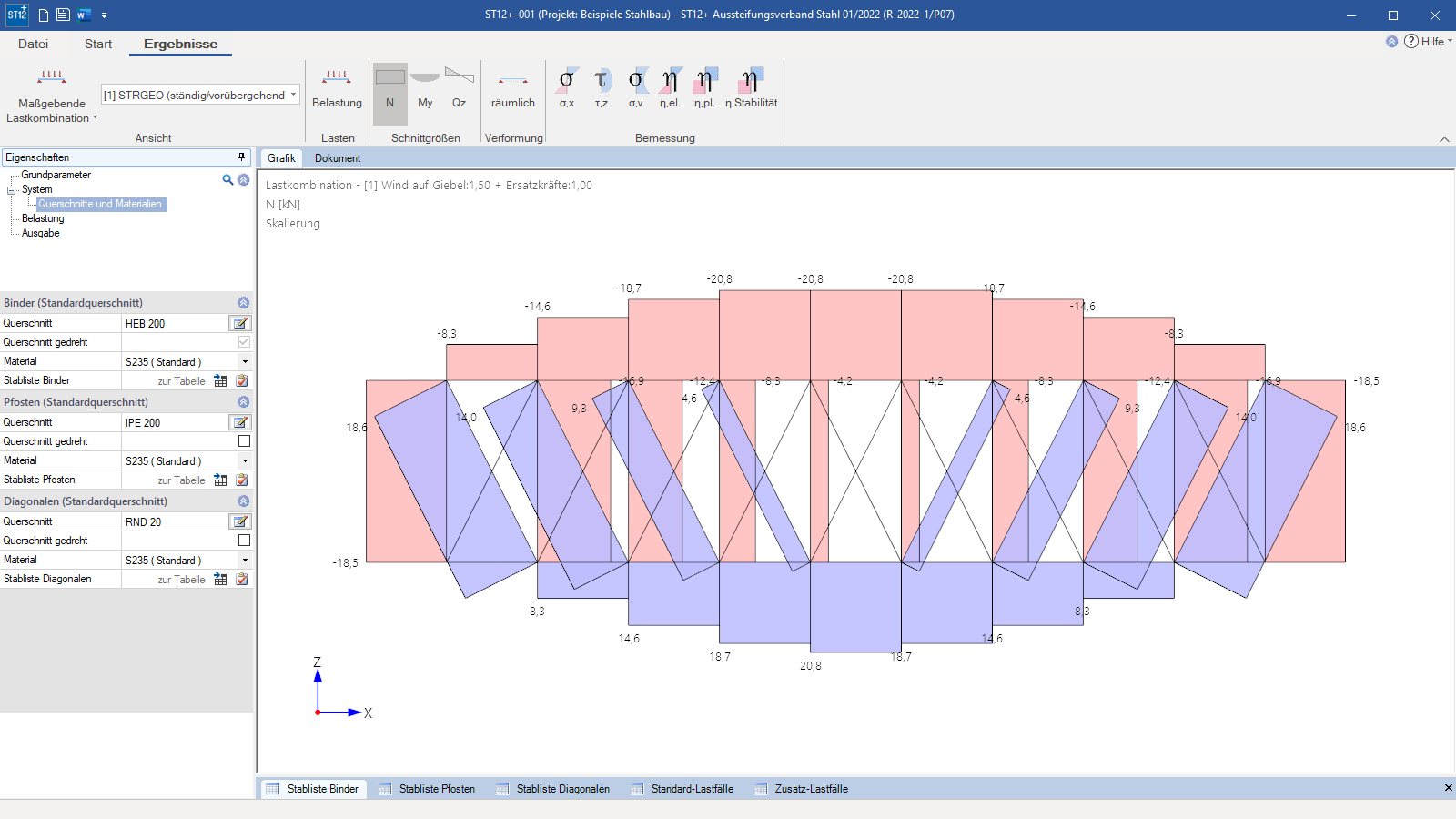

Ergebnisgrafiken:

  • Schnittgrößen: N, My, Qz
  • Spannungen: σ,x ;τ,z ; σ,v
  • Ausnutzung Eta: n,el ; n,pl ; n,Stabilität
Übergabemöglichkeiten
  • Stabwerk RSX
Importmöglichkeiten
  • ASCII-Datei
  • FRILO XML
Exportmöglichkeiten
  • Word
  • PDF
  • FRILO XML
Tragsicherheitsnachweise
  • DIN EN 1993
  • ÖNORM EN 1993
  • BS EN 1993
Windlasten



  • DIN EN 1991-1-4
  • ÖNORM EN 1991-1-4
  • BS EN 1991-1-4
