Fahnenblech

SFB+

Mit dem Programm SFB+ können Fahnenblechanschlüsse im Stahlbau bemessen werden. Das Programm führt alle erforderlichen Nachweise für Fahnenblechanschlüsse in den Konfigurationen „Nebenträger an Stahlträger“ oder „Nebenträger an Stahlstütze“.

ZUM SHOP

Jetzt mehr Programme aus dem Bereich Stahl entdecken!

MEHR ANZEIGEN
Material

Das Material kann für Hauptträger, Nebenträger, Stütze und Fahnenblech unterschiedlich gewählt werden.

  • Baustahl: S235, S275, S355, S450
  • Baustahl geglüht (S275N – S460N)
  • Baustahl thermo (S275M – S460M)
  • Baustahl wetterfest (S235W – S355W)
  • warmfester Stahl (S460Q – S460QL1)
  • Hohlprofil warm (S235H – S355H)
  • Hohlprofil warm N(S275NH – S460NH)
  • benutzerdefinierte Stahlart
Systeme

Statische Systeme:

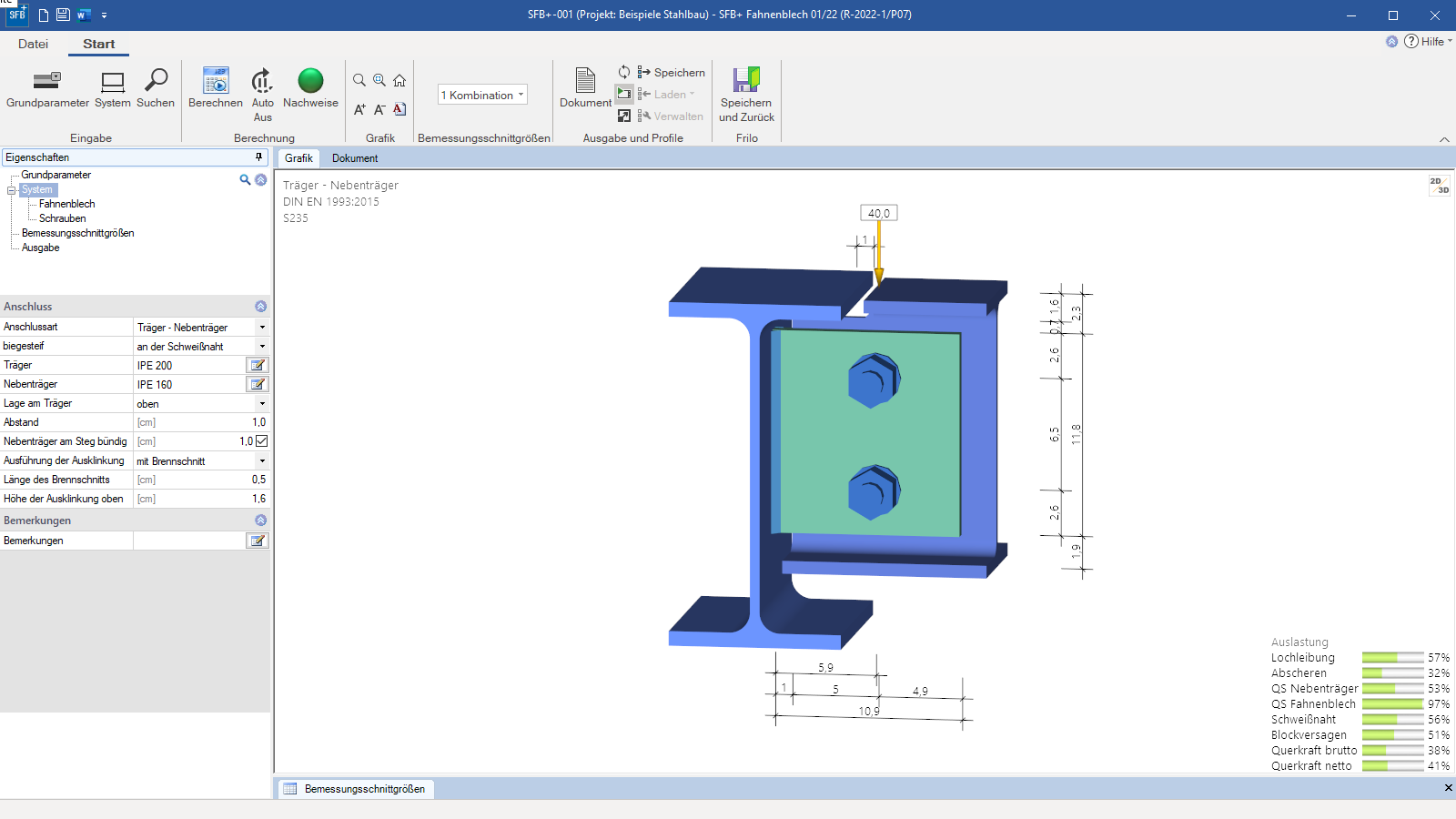

  • Fahnenblechanschluss Nebenträger an Stahlträger
  • Fahnenblechanschluss Nebenträger an Stahlstütze
  • Anschluss biegesteif an Schweißnaht oder am Schraubenschwerpunkt
  • Ausklinkung am Nebenträger bei Anschluss an Träger oben, unten oder beidseitig möglich



Querschnitte:

  • I-Profile als Standardprofil
  • I-Profile benutzerdefiniert
Belastung
  • Je nach gewähltem Bemessungsmodell (biegesteif an Schweißnaht oder im Schraubenbild) können Bemessungsschnittgrößen aus Normalkraft, Moment und Querkraft definiert werden.
  • Bemessungsschnittgrößen beziehen sich auf den Schwerpunkt des Schraubenbildes.
  • Eingabe mehrerer Bemessungsschnittgrößen-Kombinationen möglich
Verbindungsmittel
  • Schrauben (rohe Schrauben sowie Passschrauben)
  • Größen: M12, M16, M20, M22, M24, M27, M30, M36
  • Festigkeitsklassen: 4.6, 5.6, 8.8, 10.9

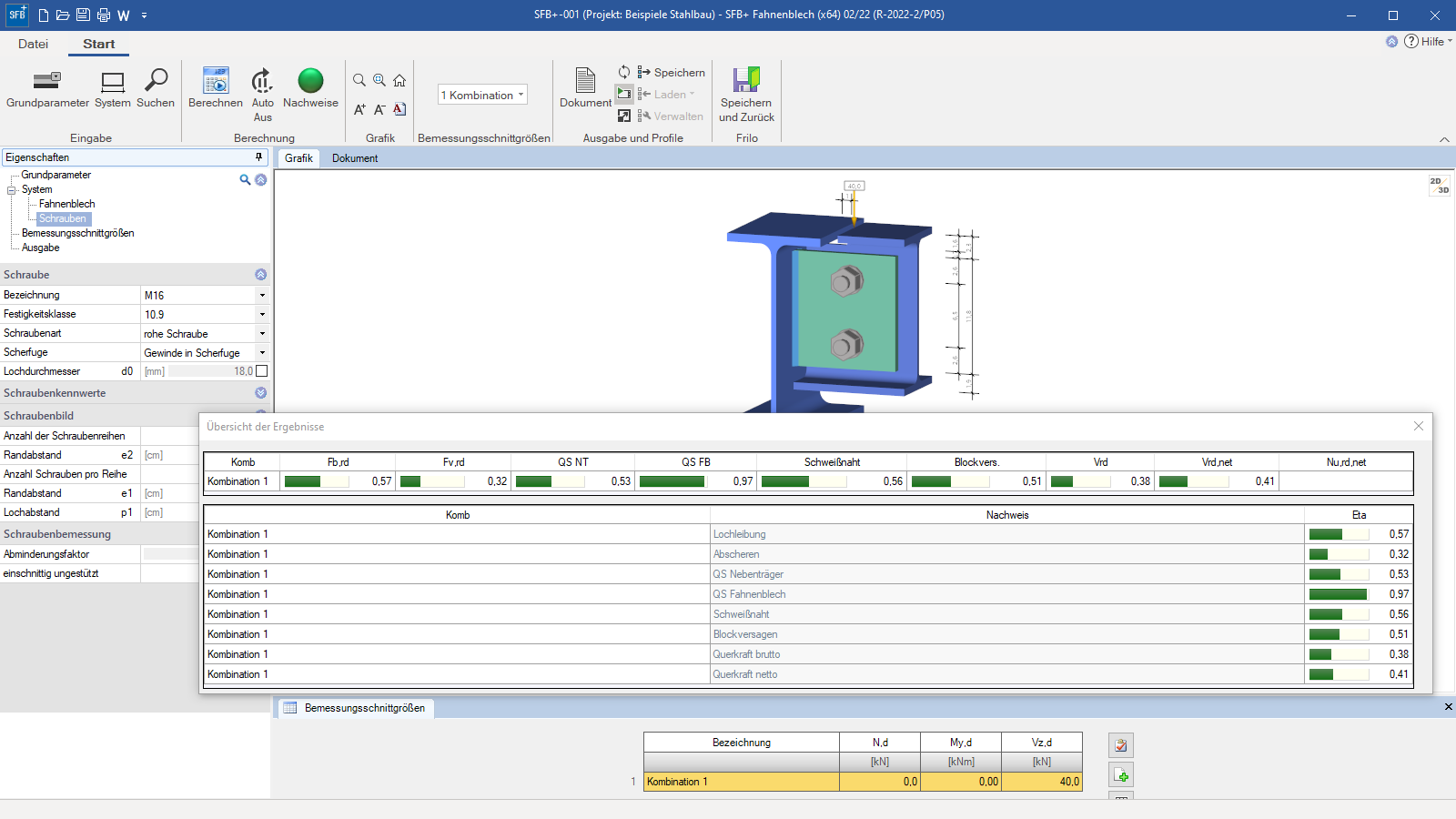

Bemessung

Es wird wahlweise die elastische oder plastische Querschnittstragfähigkeit des Fahnenblechs nachgewiesen. Für den Nachweis der Schweißnaht kann zwischen dem vereinfachten und dem richtungsbezogenen Verfahren gewählt werden. Für die Schraubenverbindung werden der Nachweis der Lochleibung sowie der Nachweis auf Abscheren geführt.

Dateiformate
  • PDF
  • Word
  • Drucker

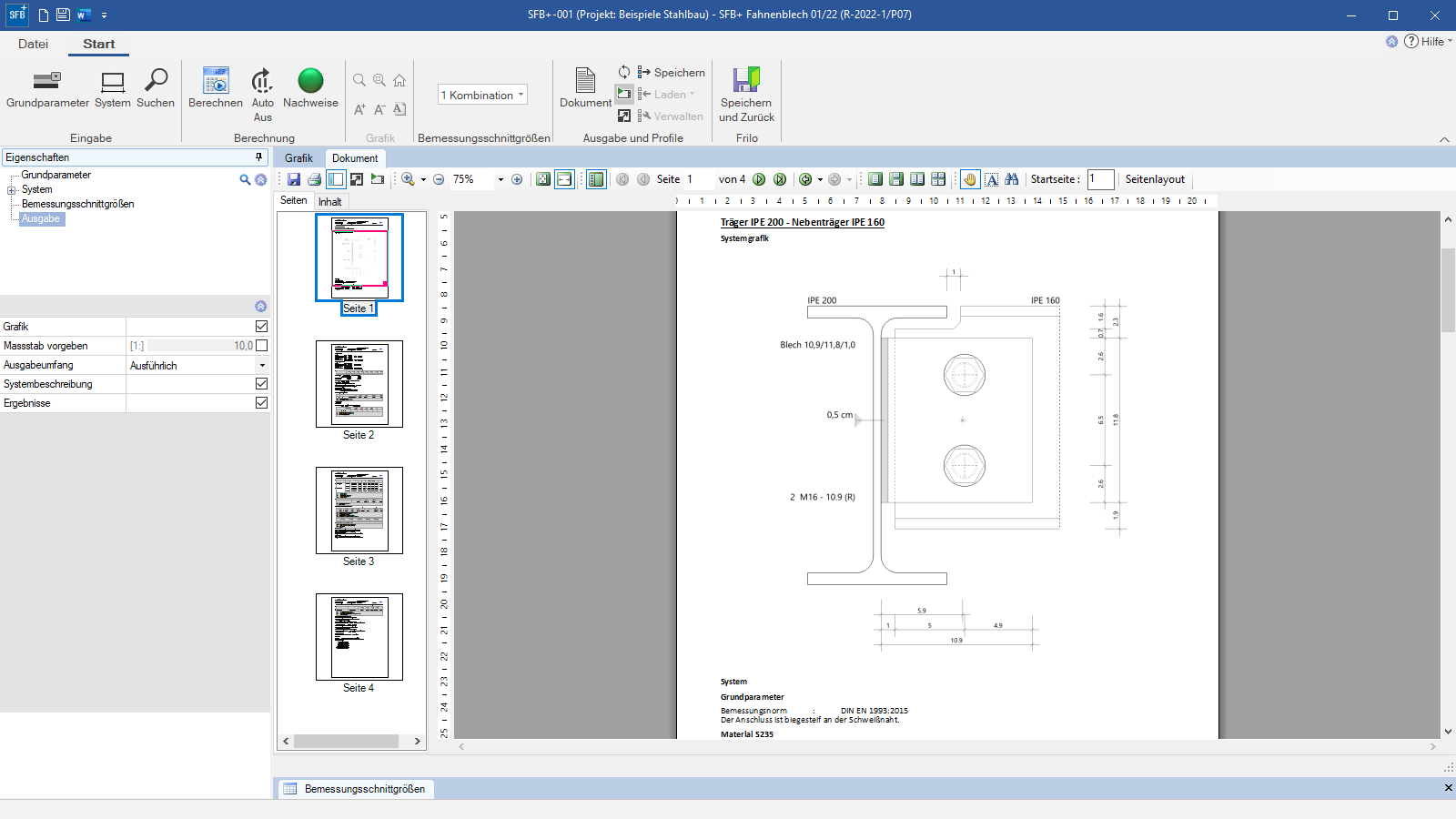

Ausgabe
  • vordefinierter Standardausdruck
  • Kurzausdruck
  • ausführlicher Ausdruck
Importmöglichkeiten
  • ASCII-Datei
Exportmöglichkeiten
  • Word
  • PDF
  • ASCII-Datei
Stahlbau
  • DIN EN 1993
  • ÖNORM EN 1993
  • BS EN 1993
