Querschnittsnachweis Stahl
SQN+
Das Programm SQN+ führt den Querschnittsnachweis von Stahlquerschnitten im Grenzzustand der Tragfähigkeit. Hierbei erfolgt die Nachweisführung nach Eurocode 3.
Jetzt mehr Programme aus dem Bereich Stahl entdecken!
MEHR ANZEIGENMaterial
- Baustahl: S235, S275, S355, S450
- Baustahl geglüht (S275N – S460N)
- Baustahl thermo (S275M – S460M)
- Baustahl wetterfest (S235W – S355W)
- Warmfester Stahl (S460Q – S460QL1)
- Hohlprofil warm (S235H – S355H)
- Hohlprofil warm N (S275NH – S460NH)
- Benutzerdefinierte Stahlart
- Alu-Bleche, Aluminium (stranggepresst, gezogen, Schmiedeerzeugnisse und benutzerdefinierte Art)
Systeme

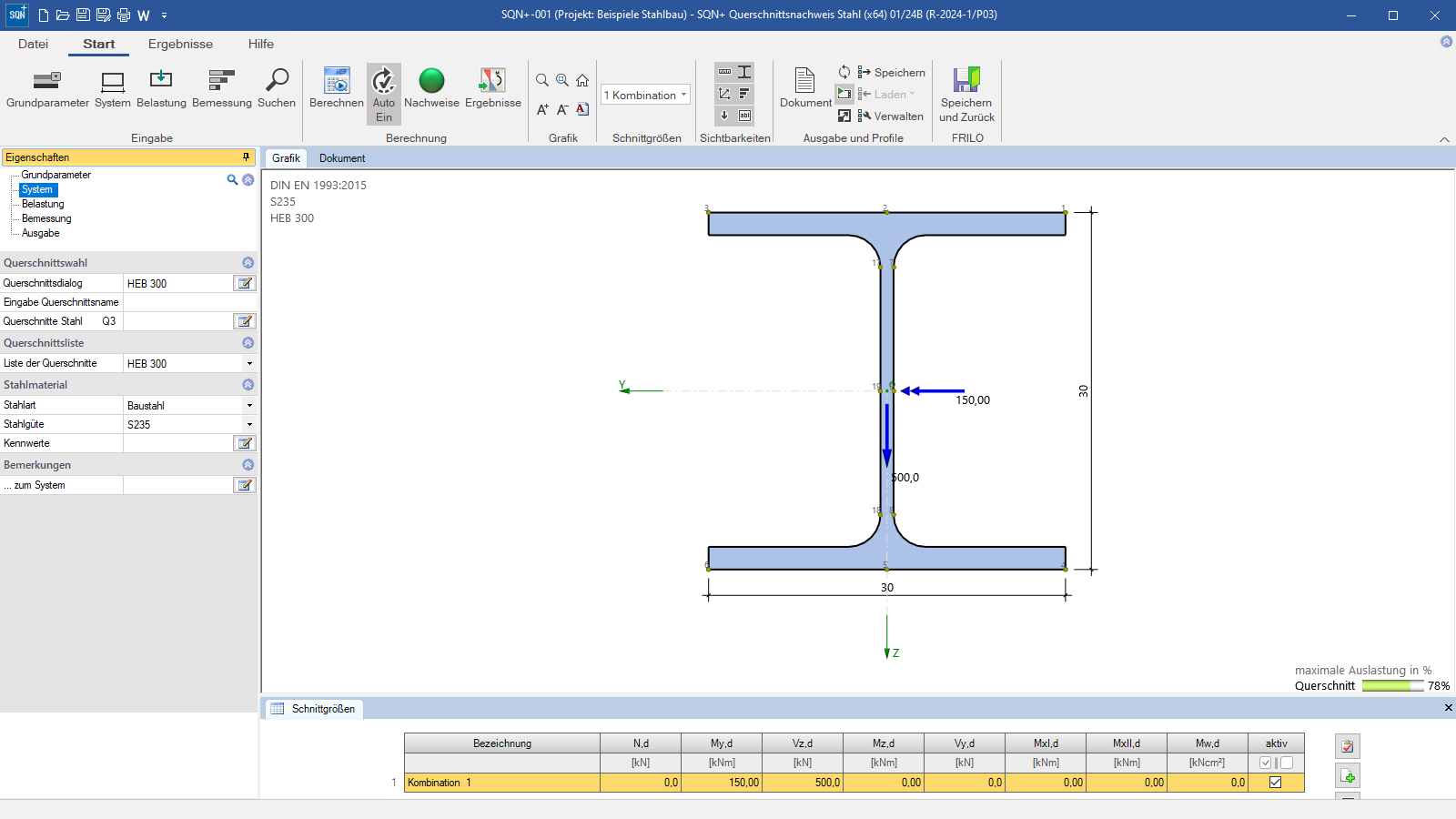

Querschnitte:
Als Standard- und benutzerdefinierte Profile können
- I-Profile, U-Profile, T-Profile, Winkel-Profile, C-Profile, Quadratrohre, Rundrohre, Rechteckrohre, Rundstahl und Flachstahl
verwendet werden.
- Mehrteilige Blechquerschnitte können aus dem Programm Q3 übernommen werden
Belastung
- Bemessungsschnittgrößen aus Normalkraft, Moment (My, Mz), primäres- und sekundäres Torsionsmoment (MxI, MxII), Wölbbimoment (Mw) und Querkraft (Vy, Vz)
- Eingabe mehrerer Bemessungsschnittgrößen-Kombinationen möglich

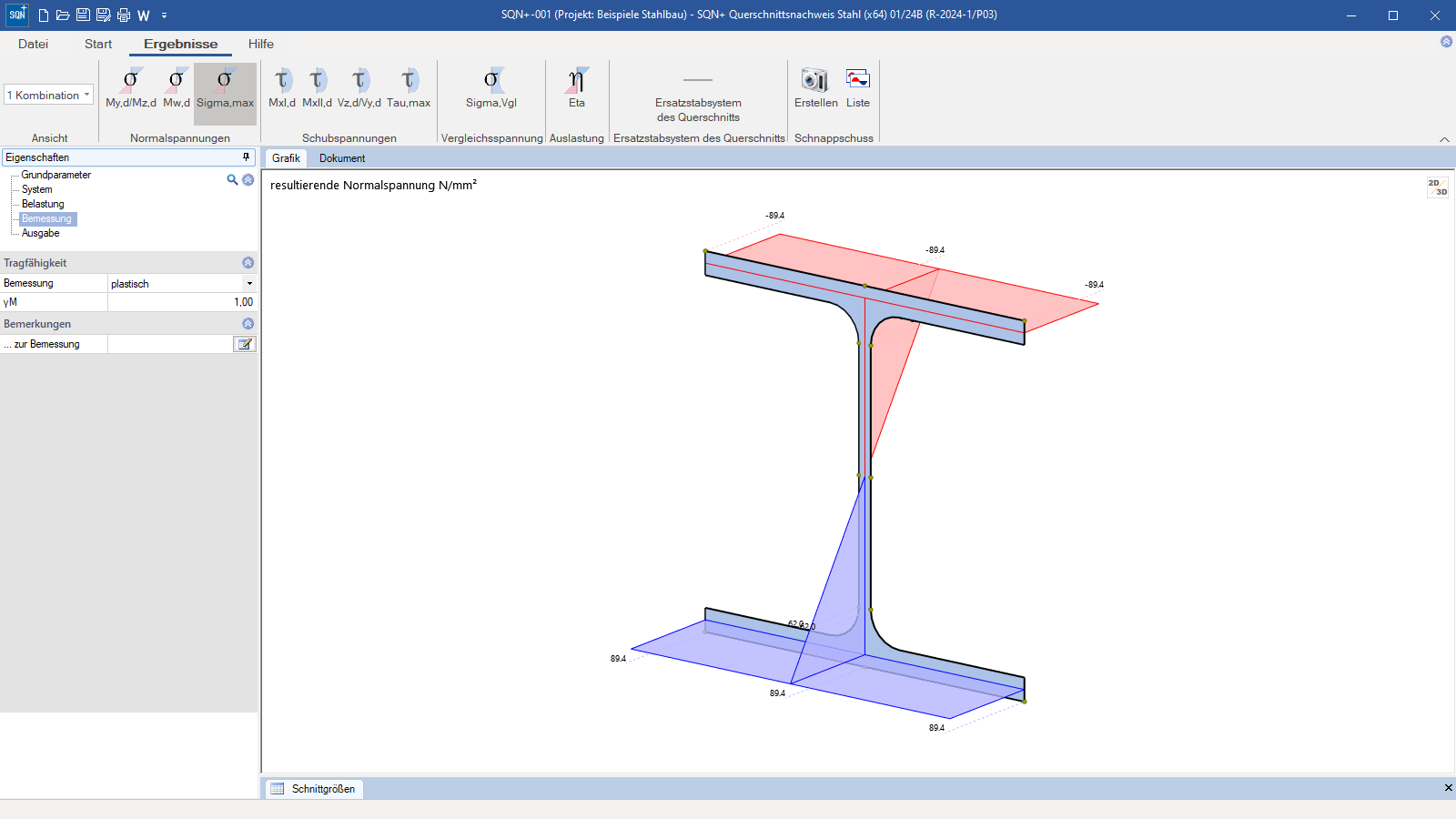

Der Nachweis des Querschnitts erfolgt im Grenzzustand der Tragfähigkeit nach DIN EN 1993-1-1, 6.2.
Der Stahlquerschnitt wird nach DIN EN 1993-1-1, 5.5 in Abhängigkeit seiner Beanspruchung und dem c/t Verhältnis seiner druckbeanspruchten Querschnittsteile in die Querschnittsklasse 1 bis 4 eingestuft. Entsprechend dieser Klassifizierung erfolgt der Nachweis des Querschnitts. Für die Querschnittsklassen 1 bis 3 wird der Nachweis wahlweise nach Gleichung 6.1 (Spannungsnachweis) und Gleichung 6.2 (Ausnutzung plastischer Tragfähigkeiten entsprechend der Querschnittsklasse) geführt. Der Nachweis für die Querschnittsklasse 4 erfolgt mit wirksamen Querschnittswerten.
Dateiformate
- Word
- Drucker

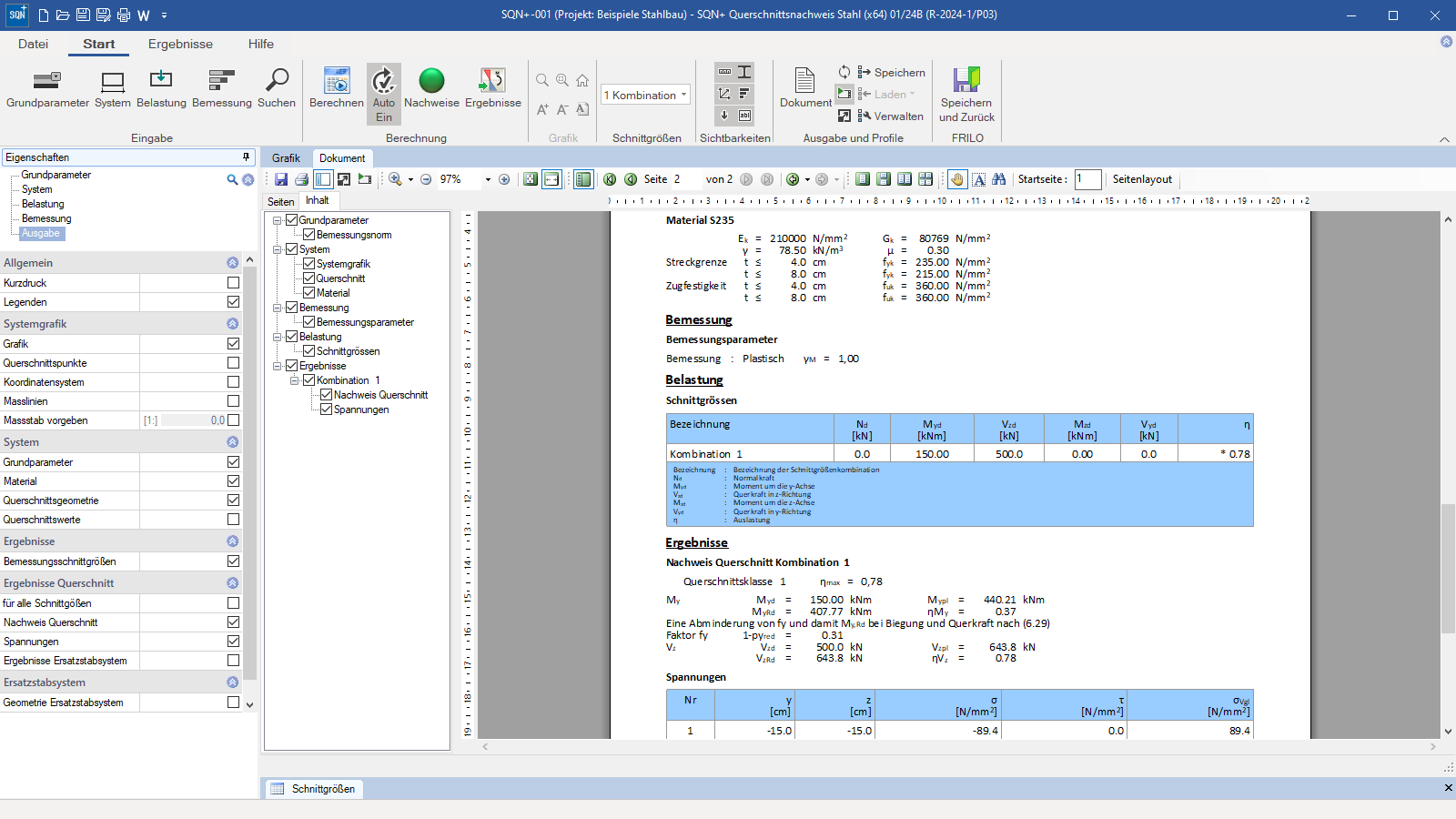

Ausgabe
- Kurzausdruck
- benutzerdefinierter Ausgabeumfang
Importmöglichkeiten
- ASCII-Datei
Exportmöglichkeiten
- ASCII-Datei
- Word
- DIN EN 1993
- ÖNORM EN 1993
- BS EN 1993
- PN EN 1993
- DIN EN 1999
Hilfsmittel
