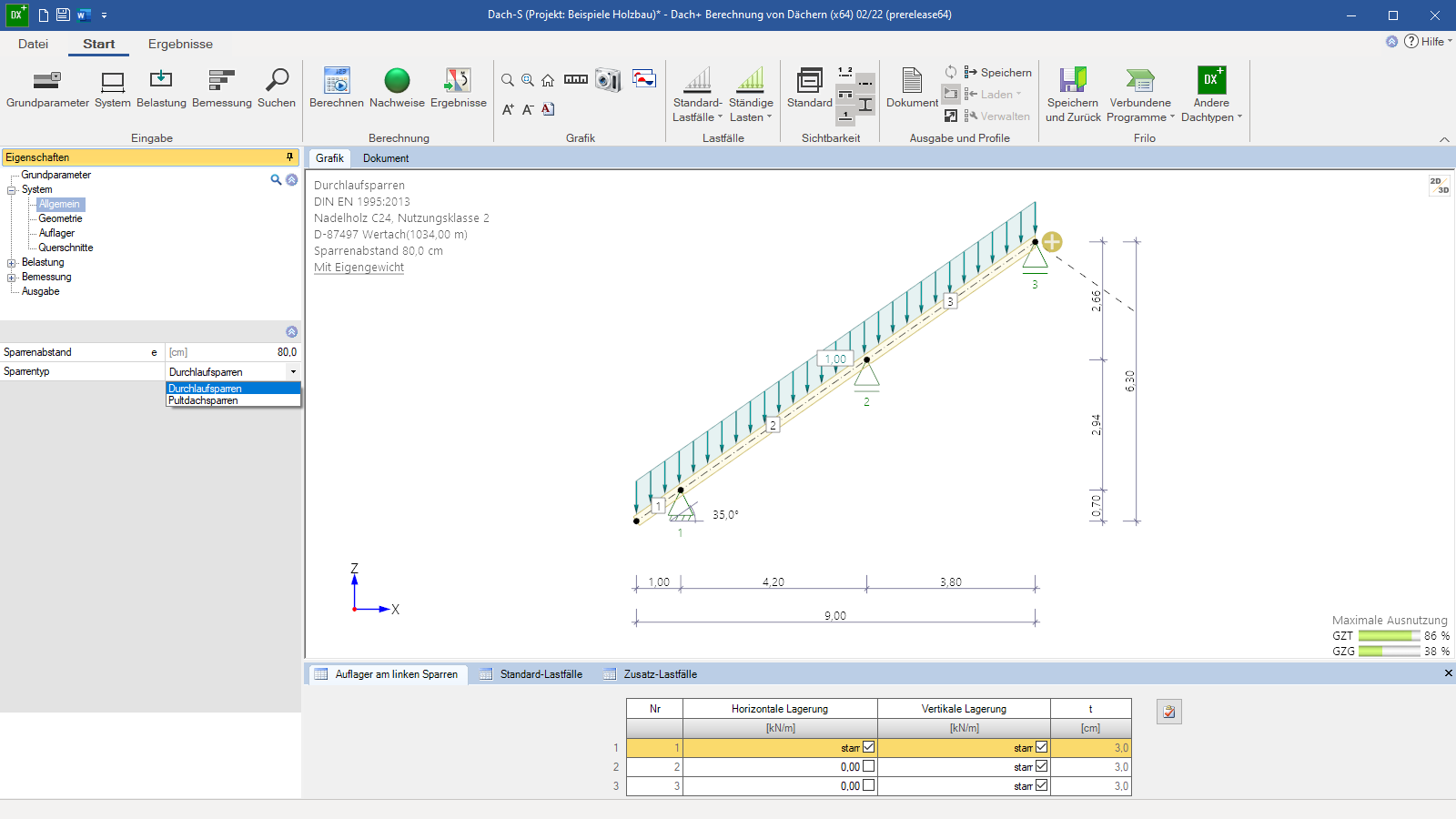

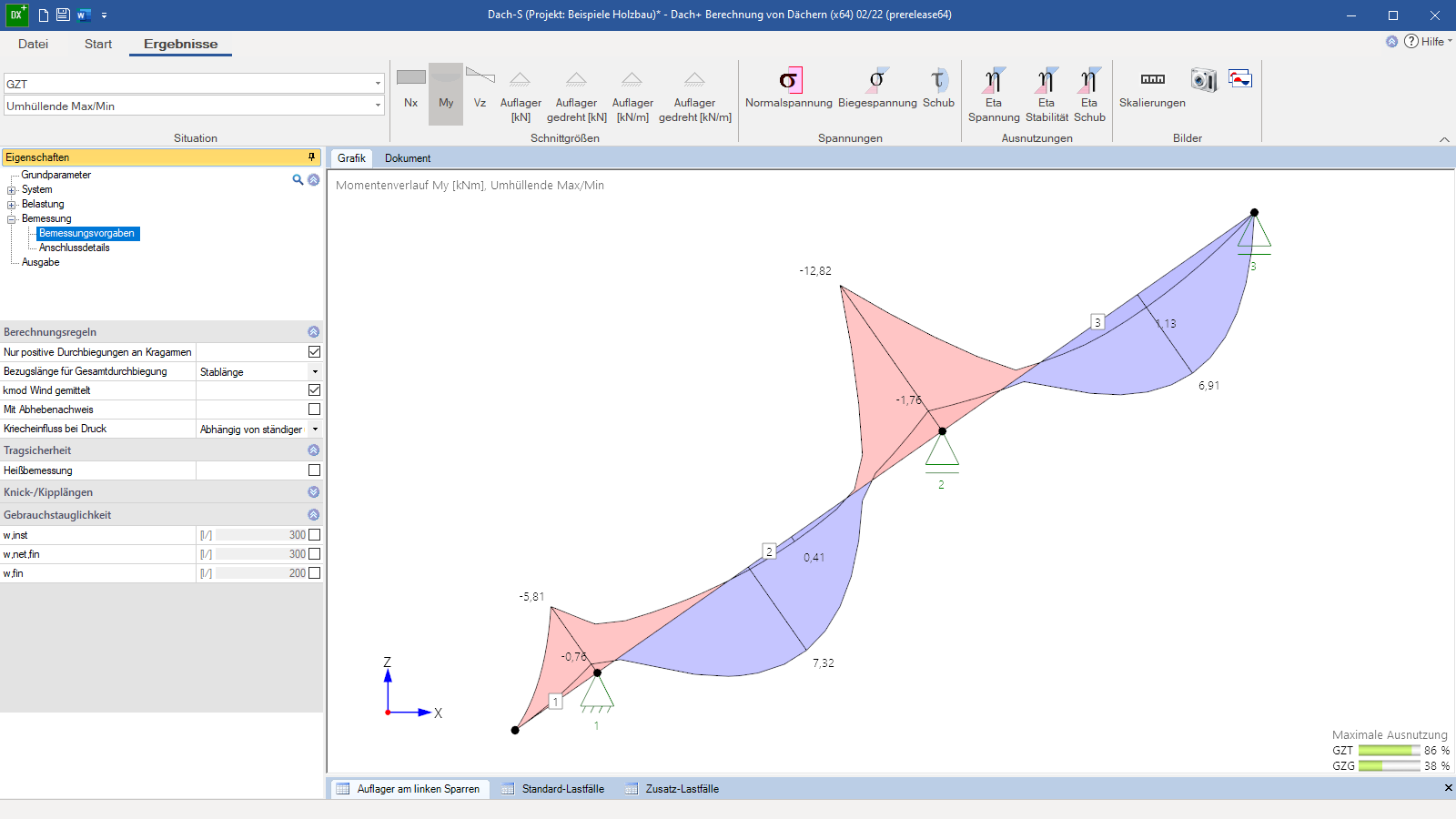

Programmoberfläche mit der Auswahl Durchlaufsparren und Pultdachsparren - Grafische Darstellung der Ergebnisse

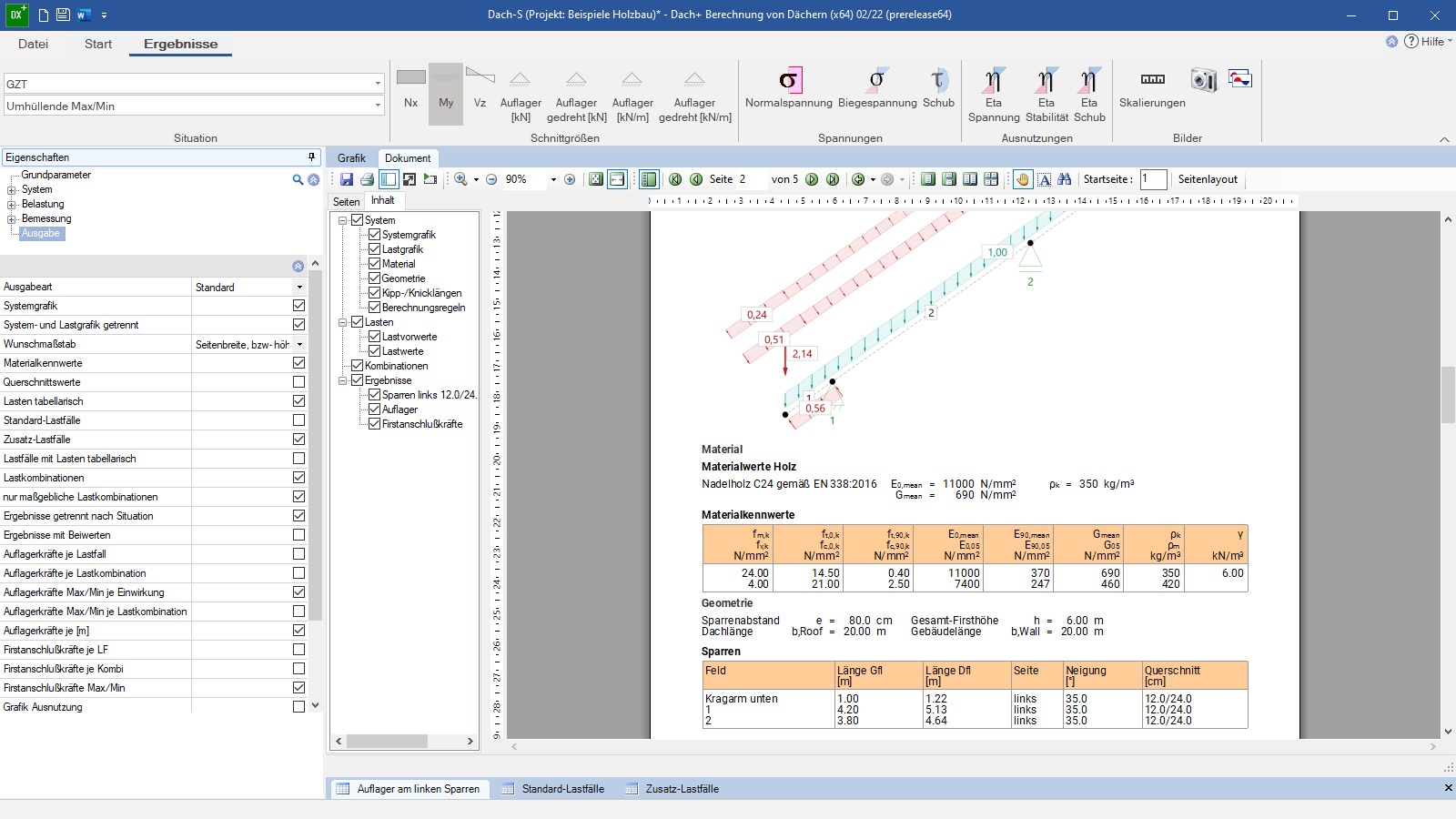

- Ausgabedokument mit Grafik
Sparren
DSP+
Mit dem Programm DSP+ können ein- und mehrfeldrige Sparren als Einzelbauteil berechnet und bemessen werden. Die Windlastannahmen gehen beim Durchlaufsparren von einem geschlossenen, symmetrischen Gebäude aus. Beim Pultdachsparren/Freistehenden Pultdachsparren basieren sie auf einem geschlossenen Gebäude mit Pultdach. Kragarme sind am First und an der Traufe möglich.
Jetzt mehr Programme aus dem Bereich Holz & Dach entdecken!
MEHR ANZEIGENMaterial
- Nadelholz
- Laubholz
- Brettschichtholz
Systeme
- unter einem Winkel geneigter, gerade durchlaufender Sparren mit gleichem Querschnitt über mehrere Felder ohne Zwischengelenke
- unterschiedliche Feldlängen
- Kragarm kann einen anderen Querschnitt besitzen.
- Überstand über den Hausgrund kann von der Kragarmgeometrie abweichen.
- Auflager sind horizontal und vertikal verschieblich oder gehalten. Die Halterung kann starr oder elastisch angesetzt werden.
Belastung
- automatische Lastgenerierung für Eigenlast, Schnee und Wind
- zusätzliche benutzerdefinierte Lasten als Gleichstrecken-, Einzel- oder Trapezlasten
- Mannlasten sowie Windunterströmung bei Überständen
- optionale außergewöhnliche Schneelast
- Lasten aus Photovoltaik-Anlagen
- Zur Reduzierung der Rechenzeit bei umfangreicheren Systemen können verschiedene Einstellungen zur Zusammenfassung von Lastfällen und Kombinationen festgelegt werden.
Bemessungsvorgaben
- optional wählbar:
- Nachweis gegen Windsog
- Erdbebenkombinationen
- Heißbemessung
- Als Standardoption werden am Kragarm nur positive Durchbiegungen nachgewiesen (an kurzen Kragarmen ist rein rechnerisch häufig die negative Durchbiegung maßgebend, was nicht immer gewünscht ist).
- Knick- und Kipplängen getrennt für Kalt-/Heißbemessung:
- Standardeinstellung: Berechnung der Knicklänge aus der Eigenwertlösung des ebenen Systems
- Annahme einer kontinuierlichen seitlichen Abstützung mit einer Begrenzung der maximalen Knicklänge in Sparrenebene auf 0,9 · Bauteillänge.
- alternative Festlegung der Knick–/Kipplänge auf die Stablänge, die Bauteillänge oder einen vorgegebenen Wert.
Anschlussdetails
- Fußpunkt:
- Anschluss mit Ausklinkung und Schwelle
- Anschluss mit gerader oder gevouteter Knagge
- Pfettenauflager:
- mit Kerve
- mit genagelter Knagge
Dateiformate
- Word
- Drucker
Ausgabe
- benutzerdefinierte Ausgabe mit verschiedenen Einstellmöglichkeiten für Tabellen und Grafiken
- Sichtbare Ergebnisgrafiken mit Schnittgrößen, Spannungen oder Verschiebungen können über das Kamerasymbol gezielt in das Ausgabedokument übernommen werden.
- Auflagerkräfte werden optional je Lastfall, Einwirkung oder als min/max-Werte ausgegeben (entweder pro Sparren oder pro laufendem Meter).
Übergabemöglichkeiten
- die anderen Dachprogramme (Systemübergabe)
- Stabwerk RSX (Systemübergabe)
- Mehrfeldträger Holz HTM+ (Auflagerkräfte)
- Mehrfeldträger Stahl STM+ (Auflagerkräfte)
- Holzstütze HO1+ (Auflagerkräfte)
- direkte Verbindung zum CAD-Programm von SEMA
Holzbau
- DIN EN 1995
- ÖNORM EN 1995
- NTC EN 1995
- BS EN 1995
- PN EN 1995
- EN 1995
