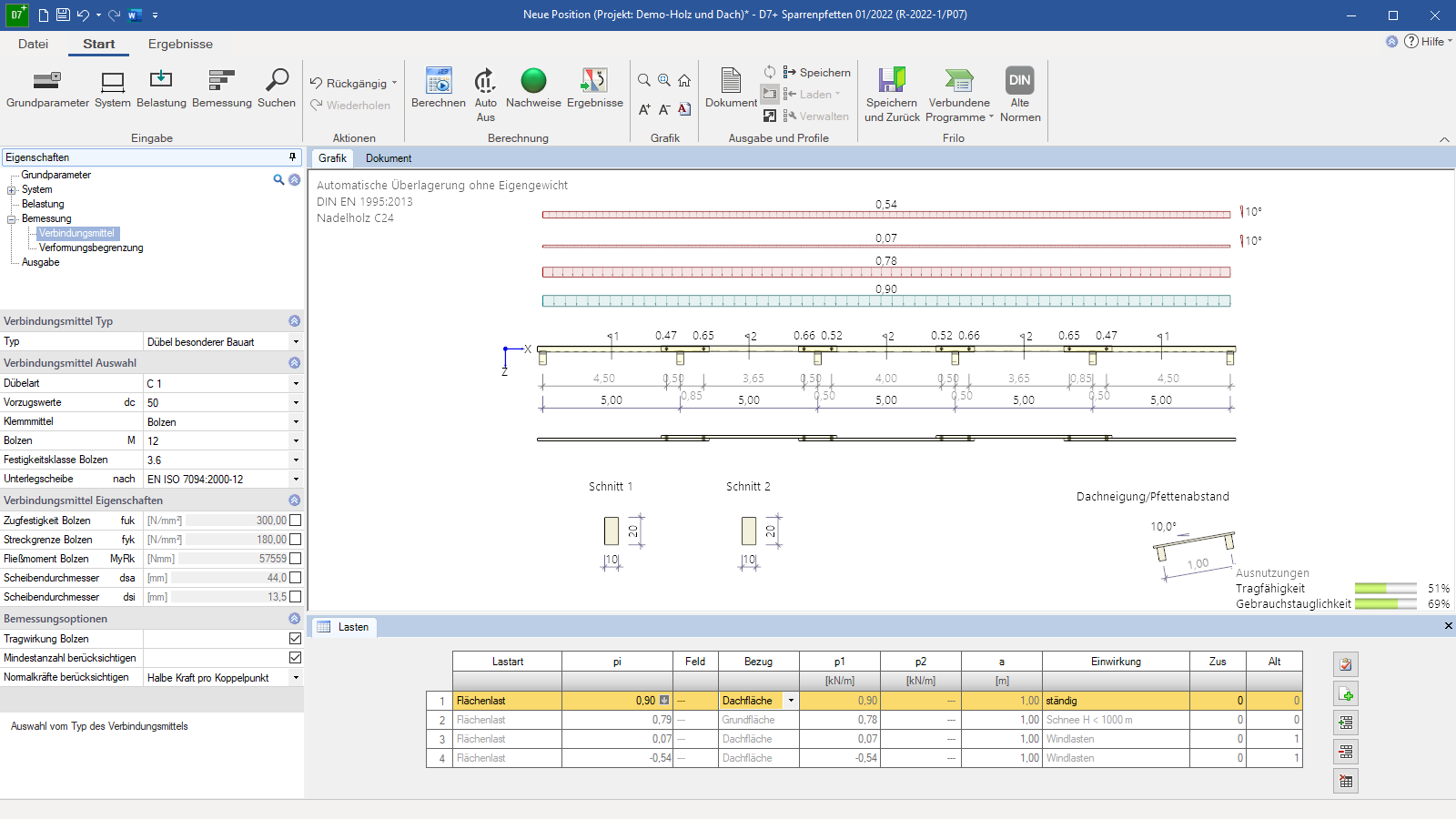

Die Programmoberfläche des D7+ mit Koppelpfette

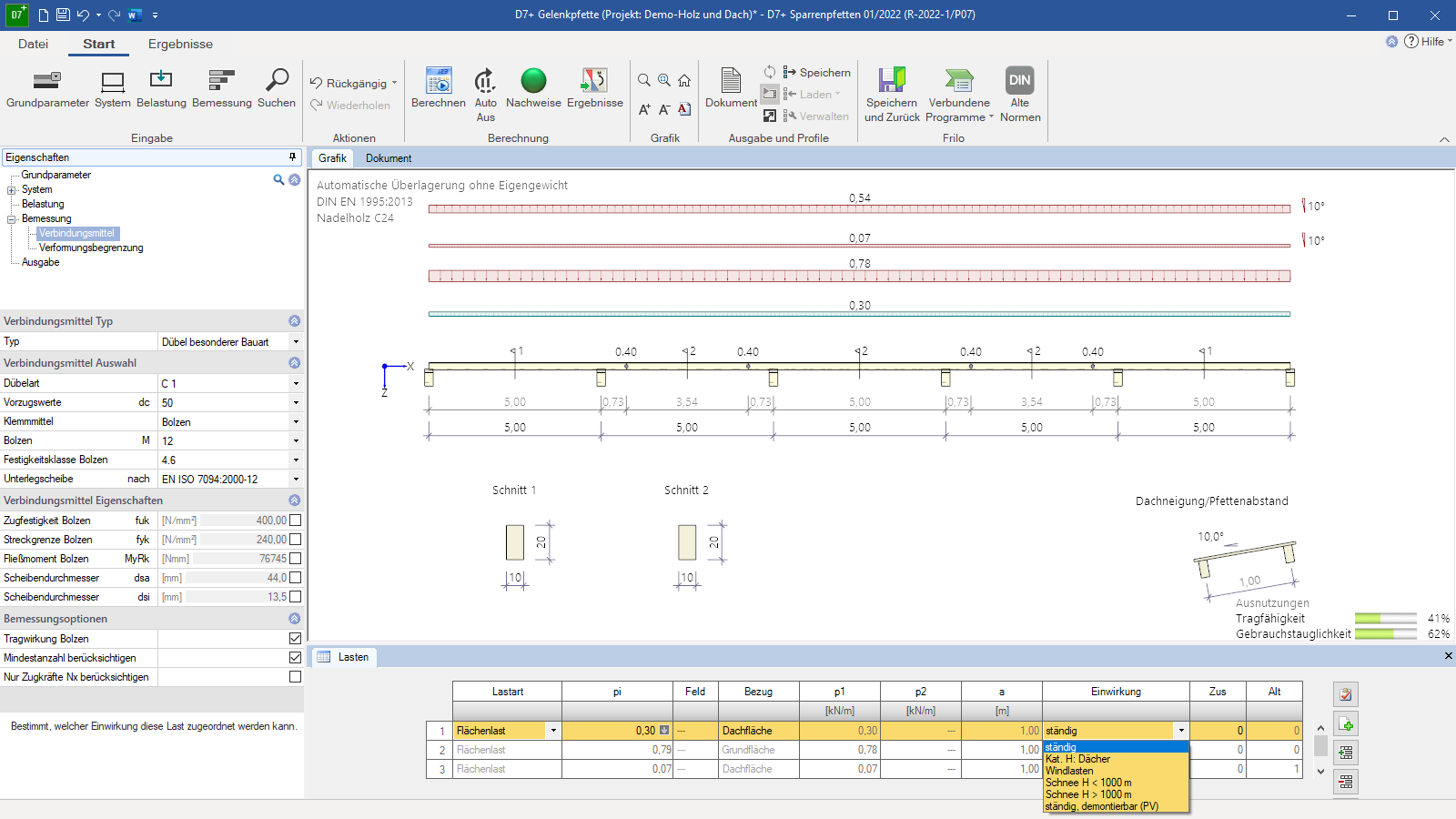

Verbindungsmittel-Eingabe bei Gelenkpfette mit Lasten-Dialog

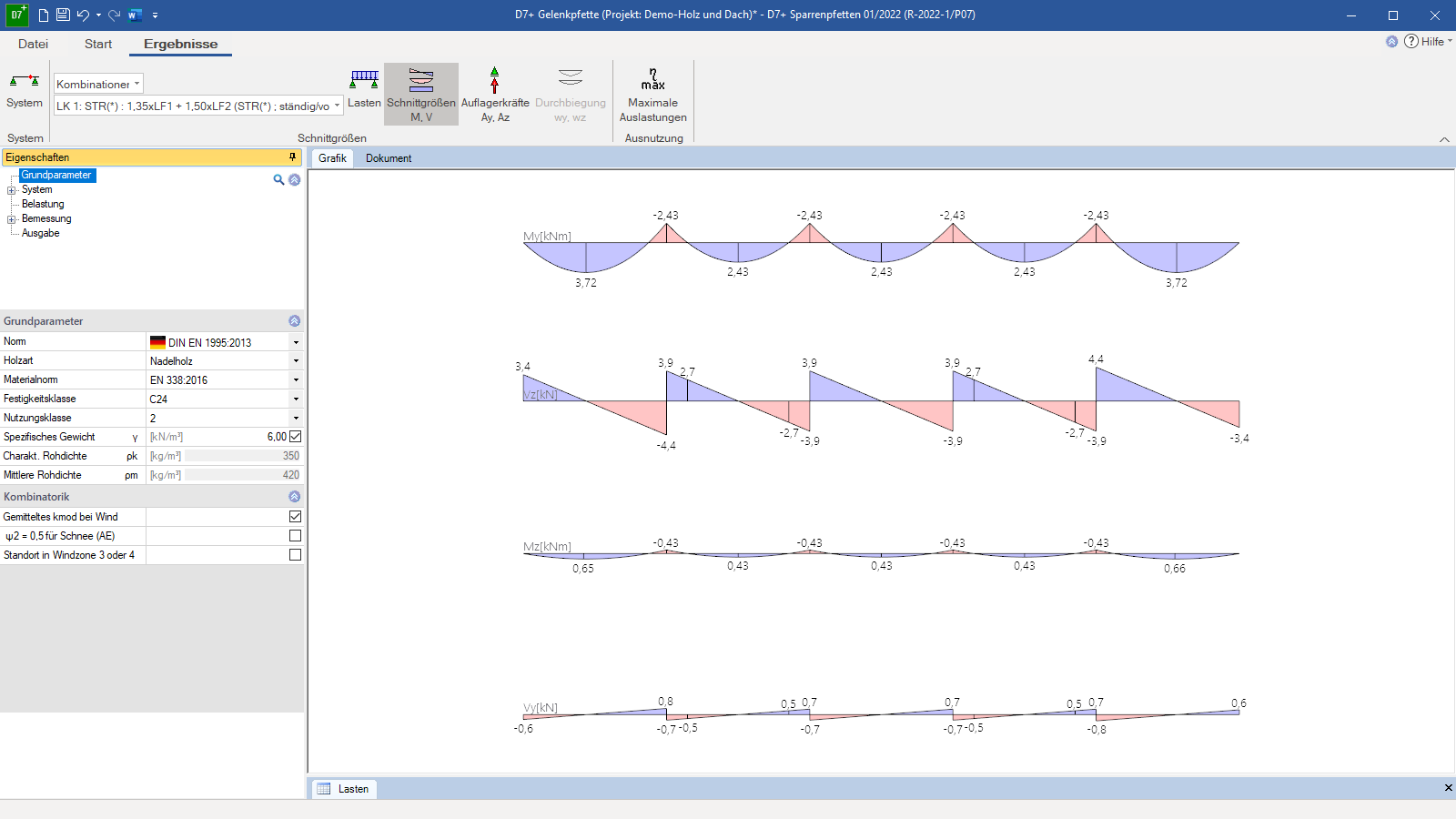

Die Ansicht der Ergebnisse mit Schnittgrößen

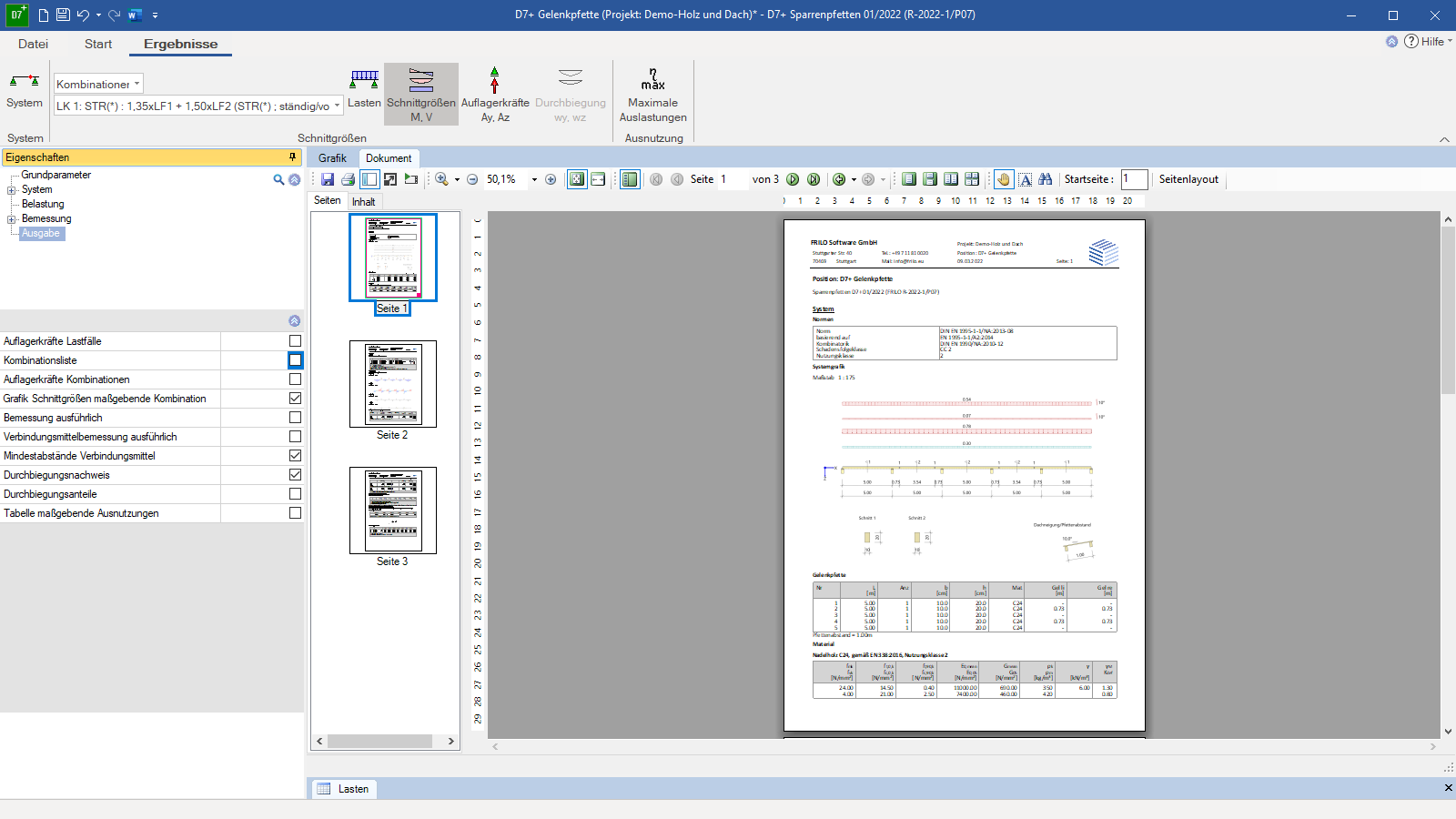

Das Ausgabedokument mit Grafik

Sparrenpfetten

D7+

Mit dem Programm D7+ können Sparrenpfetten berechnet werden. Sparrenpfetten vereinigen die Funktionen von Sparren und Pfette. Sie liegen auf Bindern auf und verlaufen parallel zur Traufe.

ZUM SHOP

Eingabemöglichkeiten Bemessung Ausgabemöglichkeiten Schnittstellen Normen

Jetzt mehr Programme aus dem Bereich Holz & Dach entdecken!

Material

Nadelholz der Festigkeitsklasse C14 – C50
Laubholz der Festigkeitsklasse D18 – D80
Brettschichtholz der Festigkeitsklasse GL20c/h – GL32c/h

Systeme

Einfeldpfetten
Koppelpfetten
Gelenkpfetten
Dachneigung bis 45°
Aussteifung möglich

Belastung

Eingabe von Gleichstreckenlasten, Normalkräften und Flächenlasten bezogen auf Grund- oder Dachfläche
Eigengewicht kann automatisch berücksichtigt werden.

Verbindungsmittel

Nägel
Bolzen
Dübel besonderer Bauart

Bemessung

Grundlagen der Berechnung von Einfeld-, Koppel- und Gelenkpfette sind EN 1995 mit ihren nationalen Belastungsvorschriften zu EN 1990 und EN 1991. Es werden alle Lastfallkombinationen untersucht und die maßgebenden Bemessungsschnittgrößen ermittelt. Durchbiegungsnachweise werden nach EN 1995 geführt.

Die Verbindungsmittelsteifigkeit in den Anschlüssen bleibt bei der Ermittlung der Steifigkeit und bei der Ermittlung der Schnittgrößen unberücksichtigt. Schnittgrößen und Durchbiegungen werden rechnerisch ermittelt. Die Koppelkräfte werden rechnerisch aus Schnittkräften und Überkopplungslängen ermittelt. Dadurch können geringfügige Abweichungen zu Tabellenwerken auftreten.

Normalkräfte können feldweise oder über die gesamte Pfettenlänge vorgegeben werden. Sie werden bei den Nachweisen für Tragfähigkeit mit und ohne Stabilität berücksichtigt. Dies gilt auch für den Nachweis der Verbindungsmittel.

Dateiformate

PDF
Word
Drucker

Ausgabe

Die Ausgabe ist benutzerdefiniert.

Übergabemöglichkeiten

Mehrfeldträger Holz HTM+ (Einfeld- und Gelenkpfette)
Holzpressung TB-HHP
Leimholzbinder D10+
Holzstütze HO1+
Berechnung von Dächern DACH+ (Option DACH-P)

Holzbau

DIN EN 1995
ÖNORM EN 1995
NTC EN 1995
BS EN 1995
PN EN 1995
EN 1995
