Bodenvernagelung

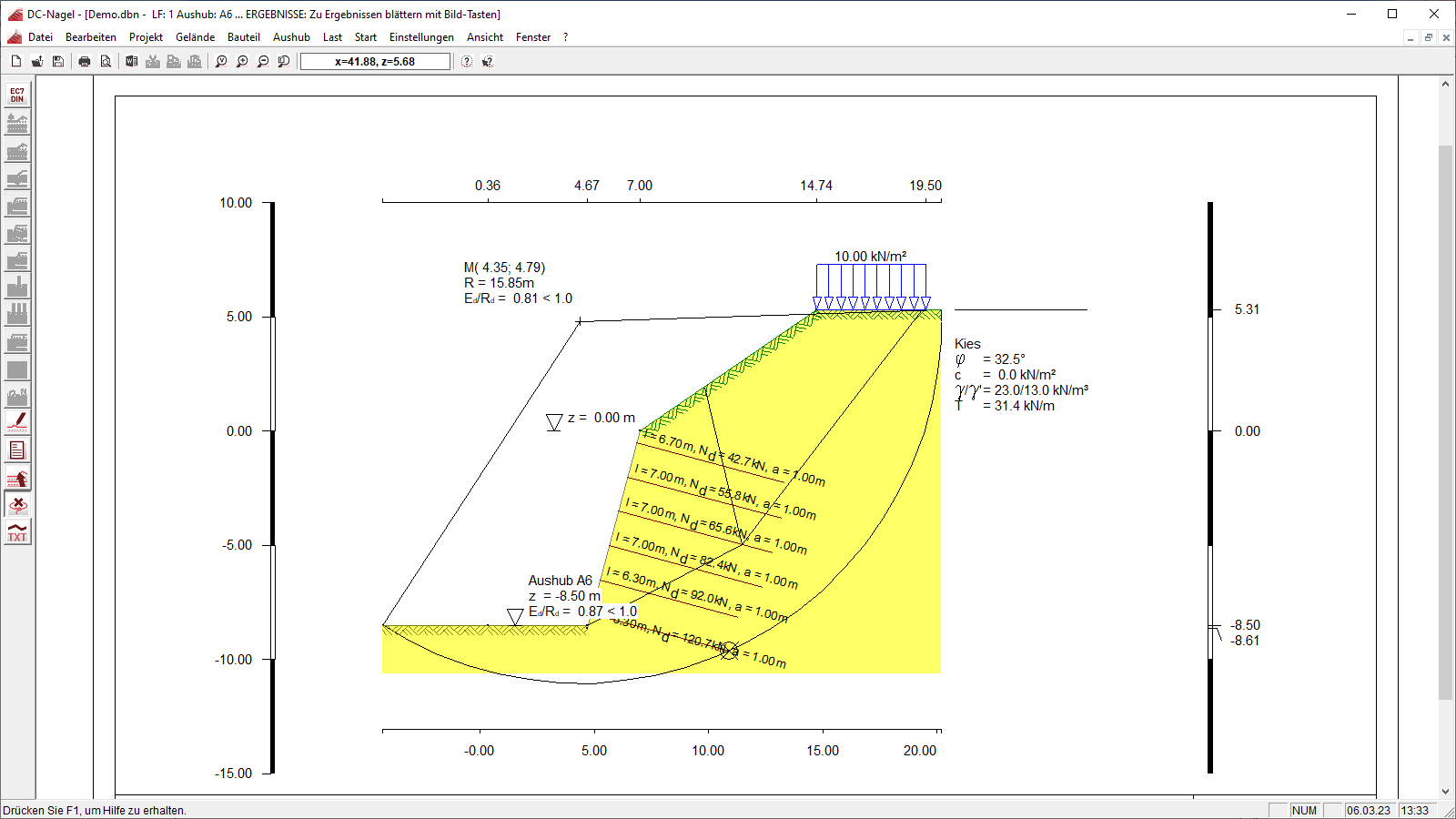

Das Programm „Bodenvernagelung“ berechnet mit Nägeln gesicherte Böschungen nach dem Blockgleitverfahren. Die inneren und äußeren Standsicherheitsnachweise sowie die Bemessung der Nägel und der Spritzbetonwand werden geführt.

Zu den Editionen

Nur in FRILO Geotechnik Ultimate erhältlich

Leistungsmerkale

Eingabe Bemessung Normen Ausgabemöglichkeiten Schnittstellen

Systeme

Abstufungen im Wandverlauf möglich
Beliebig viele Aushubzustände
Zur genauen programminternen Modellierung des Systems (u.a. Geländeverlauf und Bodenschichtung) ist ein Import von DXF-Grafiken als Hintergrund möglich

Gelände

Beliebiger Böschungs- und Schichtverlauf

Grundwasser

Beliebiger Grundwasserverlauf

Belastung

Mehrere Lastfälle mit:
- vertikalen und horizontalen Einzellasten und Streckenlasten
- Berücksichtigung von Erdbebenlasten

Geotechnische Nachweise

Berechnung nach dem allgemeinen Blockgleitverfahren
Nachweise der inneren und äußeren Standsicherheit: Gleitkörperuntersuchung, Kippen, Gleiten, Grundbruch und Geländebruch
Nachweis der Nägel: Ermittlung der Nagelkräfte, Stahlspannung, Übertragung der Nagelkräfte in den Boden, Berechnung der Nagellängen und Nageldurchmesser

Stahlbetonbemessung

Bemessung der Spritzbetonwand:
- als Platte oder Durchlaufträger
- Ermittlung der Bewehrung
- Durchstanznachweis an der Nagelkopfplatte

Dateiformate

PDF
Drucker

Ausgabe

Detaillierte und grafische Ausgabe der einzelnen Lastfälle

Exportmöglichkeiten

RTF-Export nach Microsoft Word
Grafik-Export in JPG-Format
DXF-Export

Grundbau

EN 1997-1
DIN EN 1997-1
ÖNORM B 1997-1-1
NF EN 1997-1
BS EN 1997-1
UNI EN 1997-1 mit NTC 2018
EN 1998-5
DIN 1054
SIA 267
weitere Zulassungen

Stahlbetonbau

EN 1992
DIN EN 1992
ÖNORM B 1992
NF EN 1992
BS EN 1992
UNI EN 1992
DIN 1045
SIA 262
ÖNORM B 4700
BS 8110

Hilfsmittel
