Versickerungsanlage

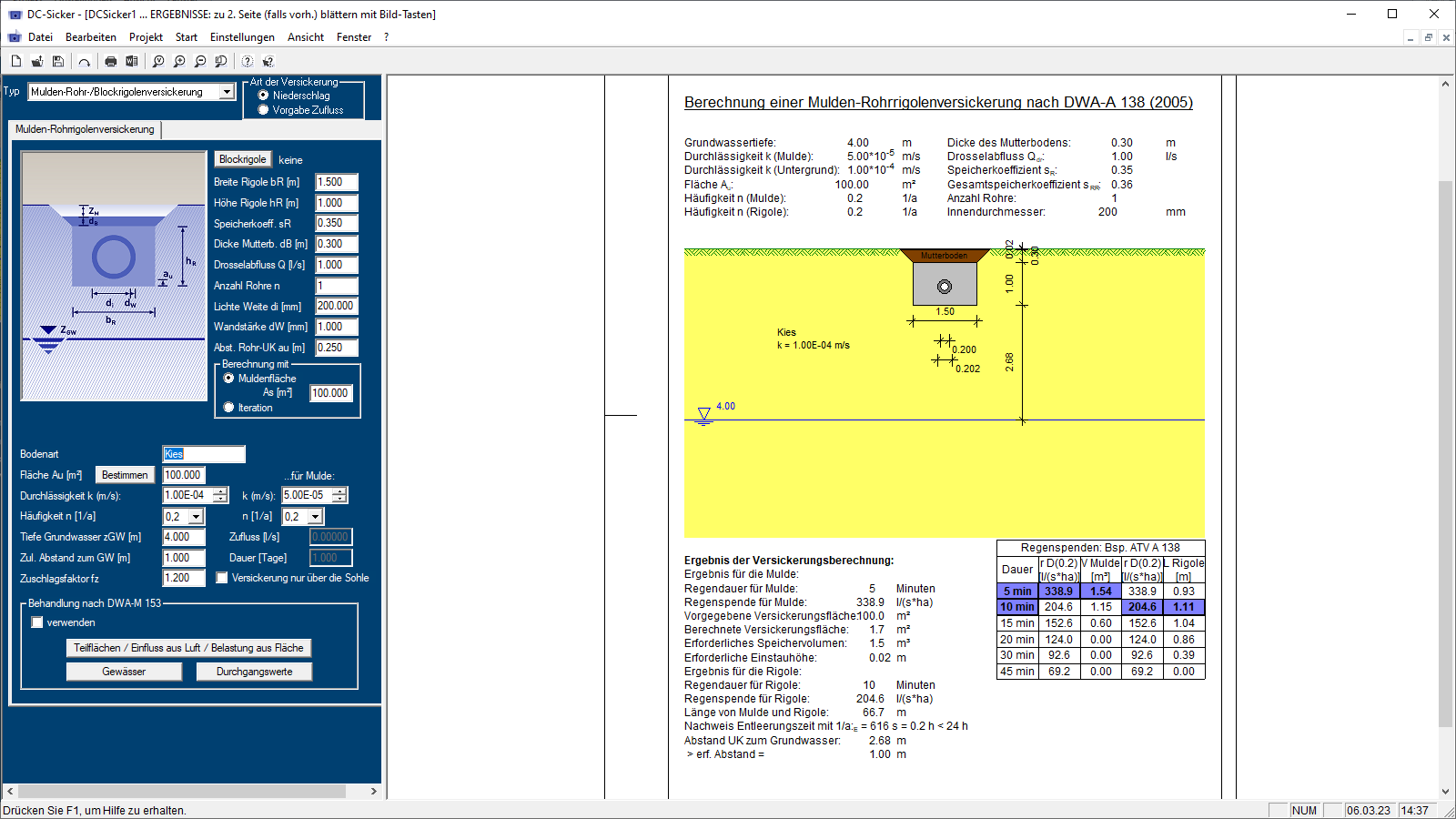

Mit dem Programm „Versickerungsanlage“ kann die Berechnung von Versickerungsanlagen erfolgen. Zur Auswahl stehen verschiedene Arten der Versickerung und es kann zwischen Versickerung von Niederschlag oder einer vorgegebenen Zuflussmenge, z.B. Bauwasser, unterschieden werden. Regenspenden bzw. Niederschlagshöhen können aus dem KOSTRA-Atlas bzw. von eHYD und MeteoSchweiz importiert werden. Außerdem kann geprüft werden, ob geprüft werden, ob eine Behandlung von Regenwasser gemäß Merkblatt DWA-M 153 zu berücksichtigen ist.

Jetzt kaufen

Leistungsmerkale

Eingabe Bemessung Normen Ausgabemöglichkeiten Schnittstellen

Systeme

Wählbare Versickerungsarten:
- Flächenversickerung
- Muldenversickerung
- Mulden-Rigolenversickerung
- Mulden-Rohr-/Blockrigolenversickerung
- Rigolenversickerung
- Rohr-/Blockrigolenversickerung
- Schachtversickerung Typ A/B nach ATV und nach Herth-Arndts
- Versickerungsbecken und Horizontaldräns
Freie Definition der Regenspenden

Geotechnische Nachweise

Berechnung von Versickerungsanlagen nach DWA-A 138, ÖNORM B 2506-1 und Herth-Arndts
Berechnung der Versickerung wahlweise mit Niederschlägen mit entsprechenden Regenspenden oder einer vorgegebenen Zuflussmenge, z.B. Bauwasser
Berechnung der Versickerung für Horizontaldräns in Abhängigkeit der Parameter für die Dränrohre
Berechnung der Schachtversickerung wahlweise mit Aufstauhöhe und Reichweite oder erforderlicher Schachtdurchmesser oder -anzahl bei vorgegebenem Zufluss und zulässiger Aufstauhöhe
Teilflächenberechnung mit Abflussbeiwerten

Nachweis zur Behandlung von Regenwasser

Nachweis, ob eine Behandlung von Regenwasser gemäß Merkblatt DWA-M 153 mit D < D,max erforderlich ist
Auswahl der Belastung aus Luft und Fläche für die zu entwässernden Flächen und des Gewässertyps
Auswahl der Durchgangswerte für die Behandlung nach den Tabellen des Merkblatts DWA-M 153

Dateiformate

PDF
Drucker

Ausgabe

Darstellung der Tabelle mit Regenspenden für unterschiedliche Dauer und maßgebenden Wert mit wählbarem Umfang
Automatische Optimierung von Rigolenlängen und Muldenflächen

Exportmöglichkeiten

RTF-Export nach Microsoft Word
Grafik-Export in JPG-Format
DXF-Export

Grundbau

EN 1997-1
DIN EN 1997-1
DIN 1054
DIN 4126

Hilfsmittel

Video Tutorials
