Fundament
FD+
Das Programm FD+ kann quadratische und rechteckige Fundamente ohne oder mit Köcher nachweisen. Die äußeren Lasten können zentrisch bzw. mit ein- oder zweiachsiger Exzentrizität der Last angreifen. Berechnet werden die Bodenpressungen unter den 4 Eckpunkten und bei klaffender Fuge die Lage der Null-Linie. Für das Fundament wird die erforderliche Biegebewehrung ermittelt und der Nachweis auf Durchstanzen geführt. Die erforderliche Anschluss- und Köcherbewehrung wird optional ermittelt. Wahlweise werden alle erforderlichen geotechnischen Nachweise in den Grenzzuständen der Tragfähigkeit und der Gebrauchstauglichkeit geführt.
Jetzt mehr Programme aus dem Bereich Fundamente entdecken!
MEHR ANZEIGENMaterial
- Stahlbeton mit wählbaren Beton- und Stahlgüten
- unterschiedliche Materialien für Fundament und Stütze
Systeme
- quadratische und rechteckige Fundamente
- optional mit exzentrischer Stütze
- optional mit innenliegendem und außenliegendem Sockel (Köcher)
- glatte oder verzahnte Schalungsfläche (Bemessung nach Leonhardt oder Schlaich/Schäfer)
Boden:
- beliebig viele horizontale Schichten
- frei wählbare Bodenparameter
- zulässiger Sohldruckwiderstand nach Erfahrungswerten aus DIN 1054
Gelände:
- Horizontal oder kontinuierlich ansteigend
- Beliebige viele polygonale Geländeabschnitte
Grundwasser:
- Nicht strömendes Grundwasser kann optional in beliebiger Höhe angesetzt werden.
Belastung

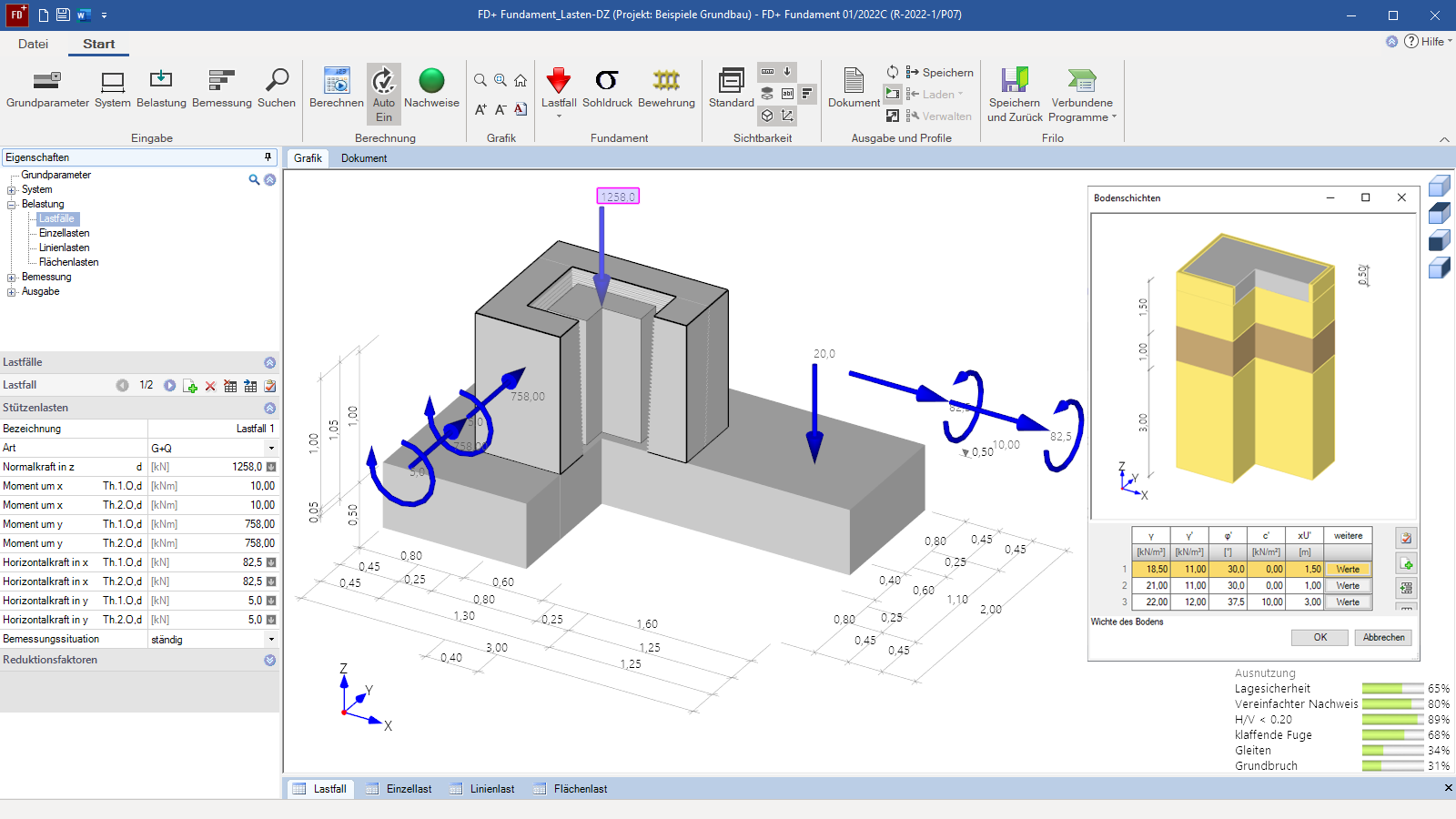

- beliebige Stützenlasten ggfs. für zweiachsige Beanspruchung:
- Vertikale Einzellast V
- Horizontale Einzellast in x- und y-Richtung (wahlweise auf Oberkante Köcher oder Oberkante Fundament wirkend)
- Einzelmomente um x- und y-Achse

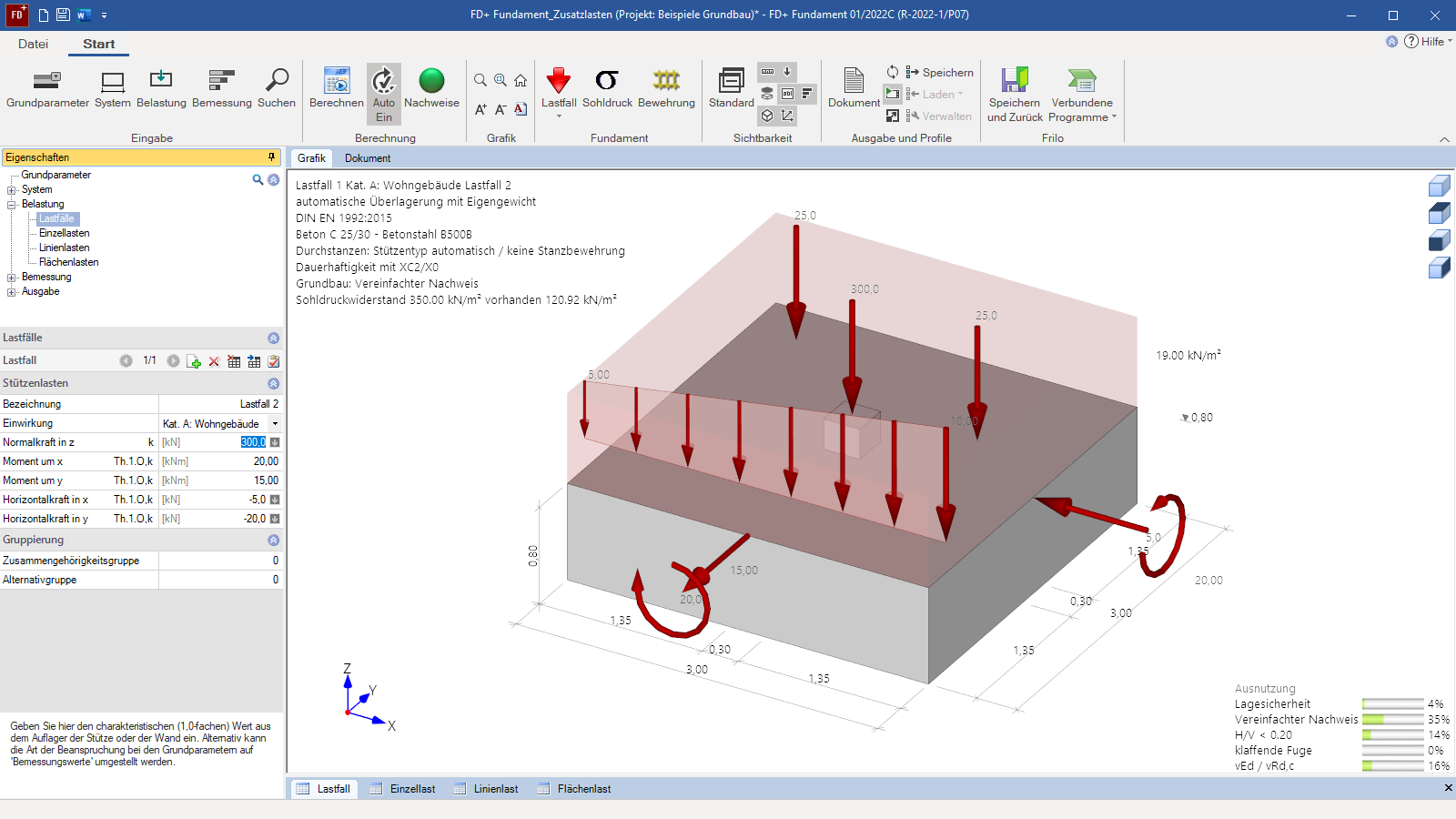

- beliebige Zusatzlasten auf dem Fundament in Form von Einzel-, Linien- und Flächenlasten
- freie Zuordnung der Lasten zu einer Einwirkungsart nach EC0 sowie zu Zusammengehörigkeits- und Alternativgruppen
- generelle Trennung zwischen Definition von Bemessungslasten und charakteristischen Lasten mit automatischer Lastfallkombination
Stahlbetonbemessung
- Durchstanznachweis mit/ohne Durchstanzbewehrung
- Biegebemessung
- Querkraftbemessung
- Köcherbemessung mit Fachwerkmodellen
- Dauerhaftigkeitsnachweis über Expositionsklassen
- Berücksichtigung verschiedener Mindestbewehrungsmengen
- beliebige Bewehrungsdefinition und Bewehrungsanordnung über Bewehrungsdialog
Geotechnische Nachweise
- vereinfachter Nachweis mit Sohldruckwiderständen (benutzerdefiniert oder mit Tabellen aus DIN 1054)
- optional genaue rechnerische Nachweise:
- Kippen
- Gleiten

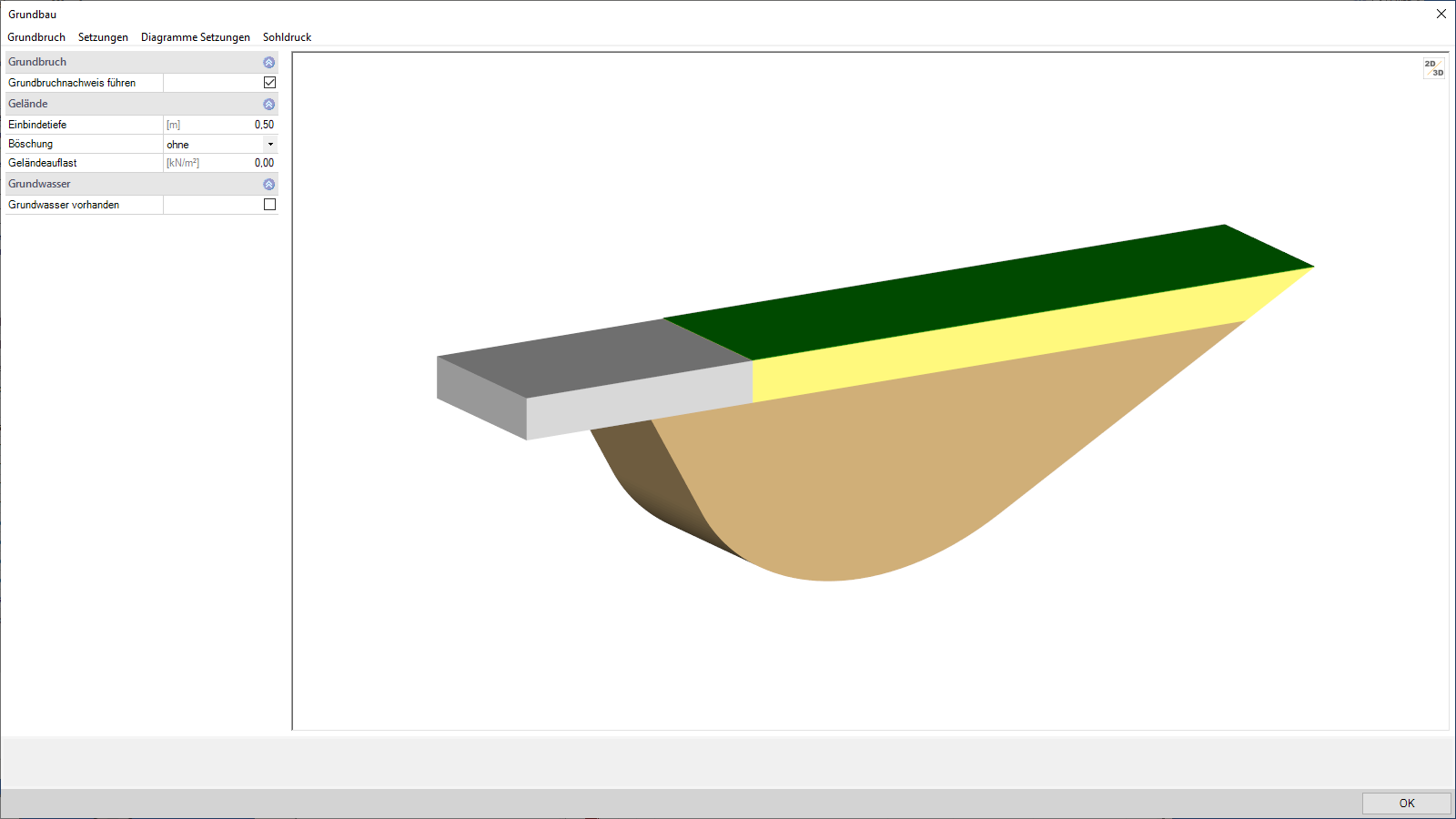

- Grundbruch
- optionaler Setzungsnachweis

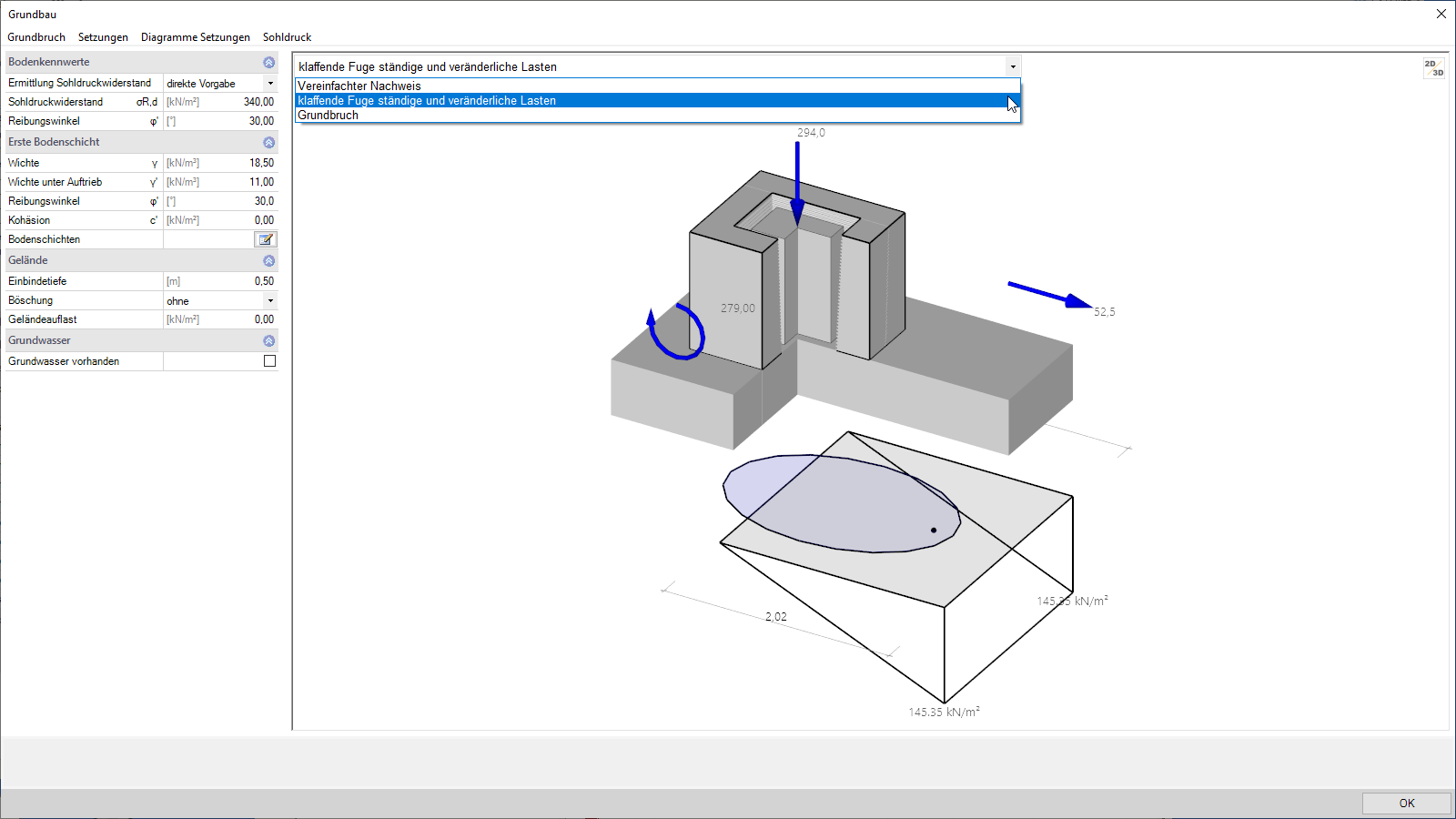

- Gebrauchstauglichkeit über Nachweis der klaffenden Fuge und Verdrehung
Dateiformate
- Word
- Drucker
Allgemein
- Wahl verschiedener Ausgabeprofile (kurz, ausführlich, benutzerdefiniert)
- Definition von Grafikmaßstäben und Schriftgrößen
- detaillierte Ausgabe einzelner Lastfälle
- Übersicht über maßgebende Lastfallkombinationen und deren Zuweisung zur Bemessungssituation (BS-P, BS-T, BS-A und BS-E)

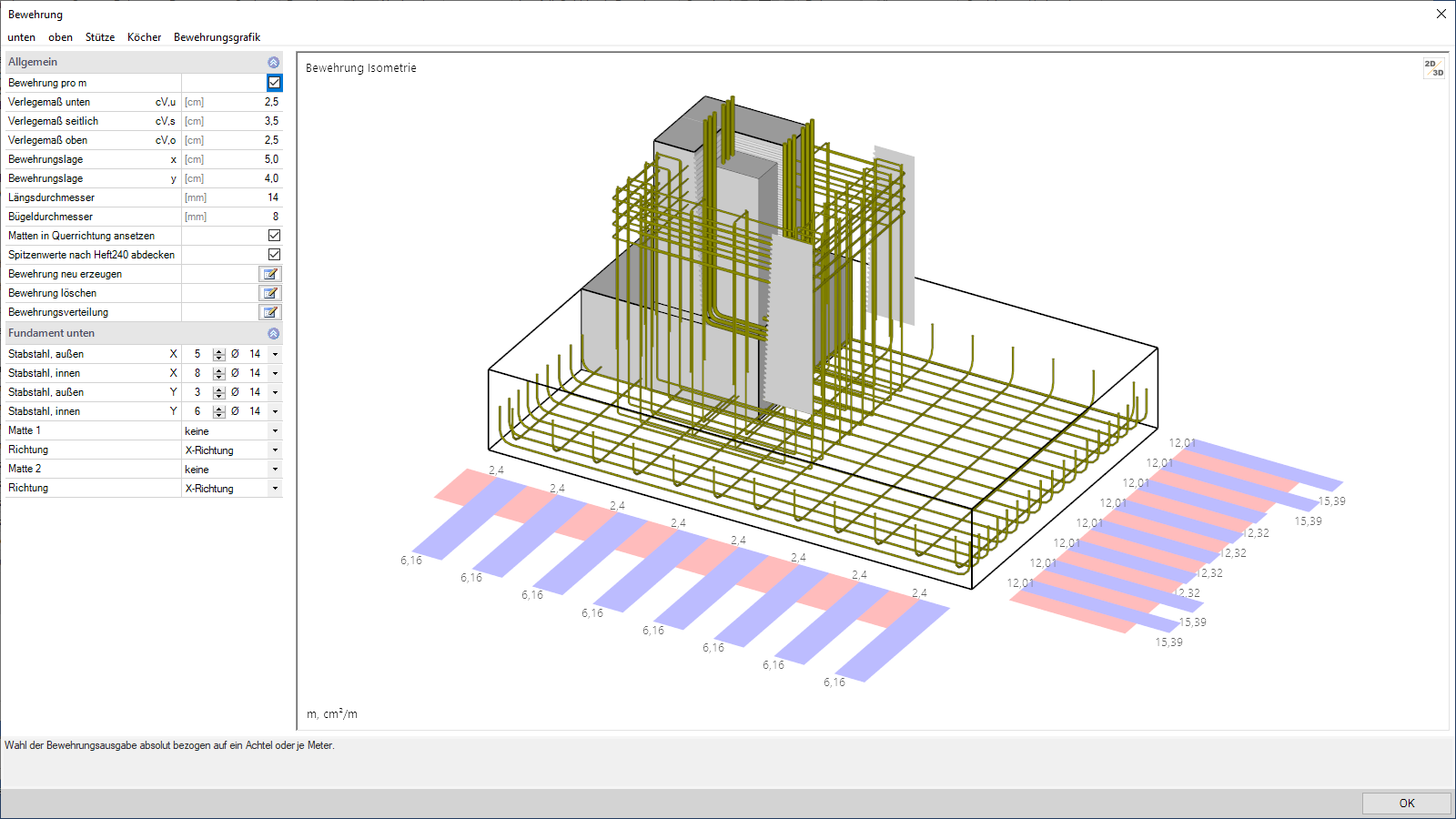

- Bewehrungsschnitte lassen sich optional in Form eines Bewehrungsplans ausgeben
Stahlbetonbemessung
- maßgebender Sohldruckverlauf für die einzelnen Bemessungen
- detaillierte grafische und tabellarische Biegebemessung in x- und y- Richtung oben und unten im Fundament
- grafische Darstellung der Bewehrungsverteilung und ggfs. der Abstufung der Bewehrung
- detaillierte grafische und tabellarische Durchstanzbemessung
- detaillierte Ausgabe zur Köcherbemessung
- Details zu berechneten Übergreifungs- und Verankerungslängen
Geotechnische Nachweise
- tabellarische und grafische Ausgabe der gewählten maßgebenden Einwirkungen und Sohlspannungen je gewähltem geotechnischem Nachweis
- Nachweise im GZT (vereinfacht mit Sohldruck, Kippen, Gleiten, Grundbruch)
- Nachweise im GZG (erste und zweite Kernweite, Setzungen und Verdrehungen)
Übergabemöglichkeiten
- Platten mit finiten Elementen PLT
- Durchstanzen B6+
- Blockfundament FDB+
- Mastfundament FDM+
- Streifenfundament FDS+
- Randstreifenfundament FDR+
- Grundbruchnachweis GBR+
- Elastisch gebetteter Balken BEB+
- Setzungsberechnung SBR+
Lastimport aus
- Stabwerk RSX
- Gebäudemodell GEO
- Stützen- und Rahmenprogramme von FRILO
- Faltwerksprogramm von SCIA
Grundbau
- EN 1997
- DIN EN 1997
- ÖNORM EN 1997
- PN EN 1997
- NF EN 1997
- BS EN 1997
- DIN 1054
- DIN 4017
- DIN 4019
- ÖNORM B 4435-2
Stahlbetonbau
- EN 1992
- DIN EN 1992
- ÖNORM EN 1992
- PN EN 1992
- NF EN 1992
- BS EN 1992
- DIN 1045
- ÖNORM B 4700
FD+ Pro
Mit der Zusatzoption FDPro erweitern sich die Fundamentprogramme FD+, FDB+, FDS+ und GBR+ um
- einen Erddruckansatz
- eine geneigte Fundamentsohle
- eine 4-seitige unterschiedliche Geländedefinition
- einen seismischen Grundbruchnachweis
- einen Grundbruch-Durchstanznachweis
- eine Tragfähigkeitsberechnung
- eine grafische Schnittgrößenausgabe entlang der Hauptachsen
Hinweis zur kostenlosen 30-Tage-Demo
Die Zusatzoption FD+ Pro kann auch ohne Lizenz 30 Tage getestet werden. Sobald Sie eine Funktion aus FDPro aufrufen, erscheint dann eine Nachfrage, ob die Funktion als Demo starten soll.
Erfahren Sie mehr zum Funktionsumfang des FD+ Pro in der Broschüre oder im Video.
FD-BEW
Mit FD-BEW können Bewehrungsgrafiken erzeugt werden.
