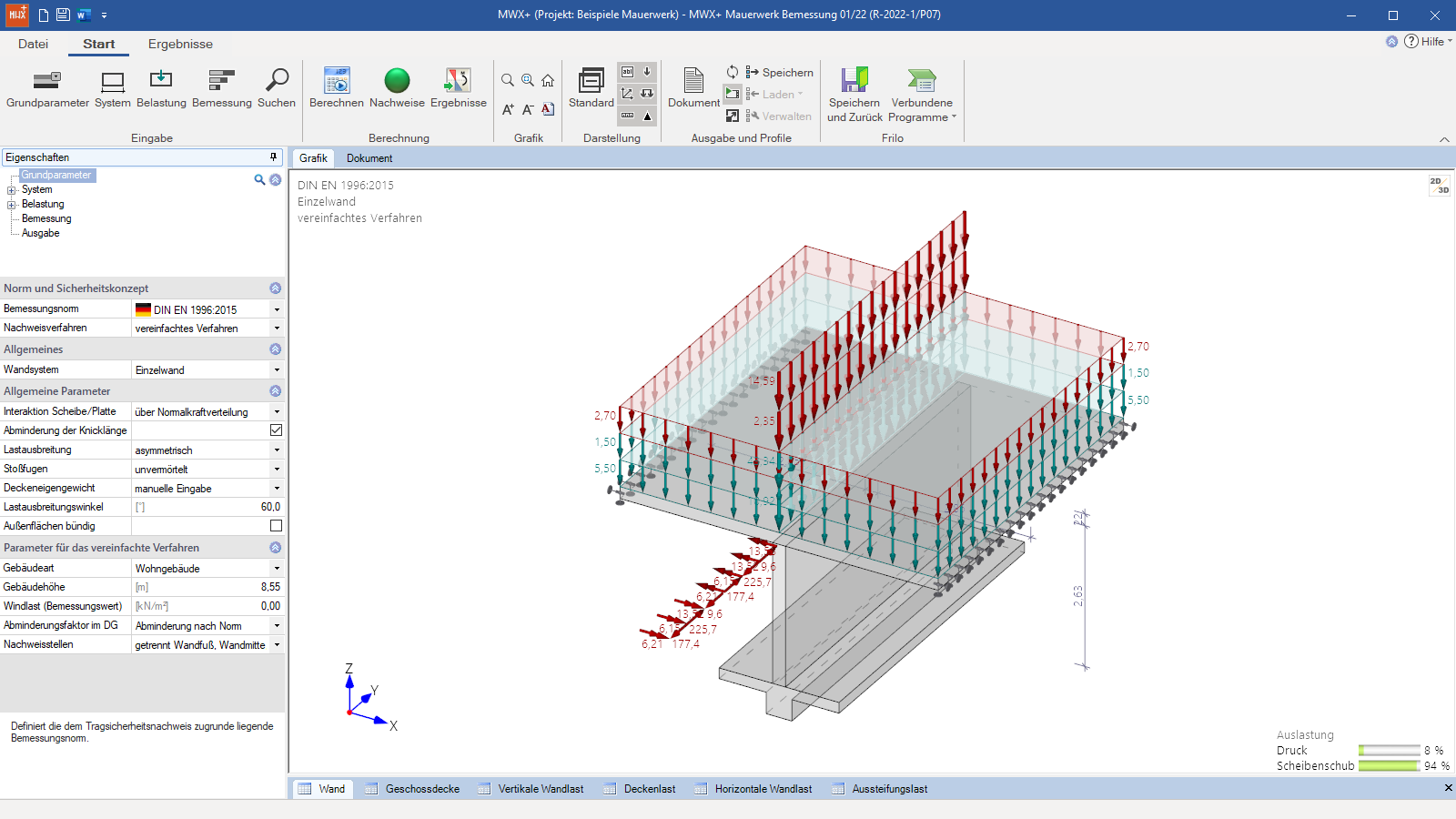

MWX+ Grundparameter -

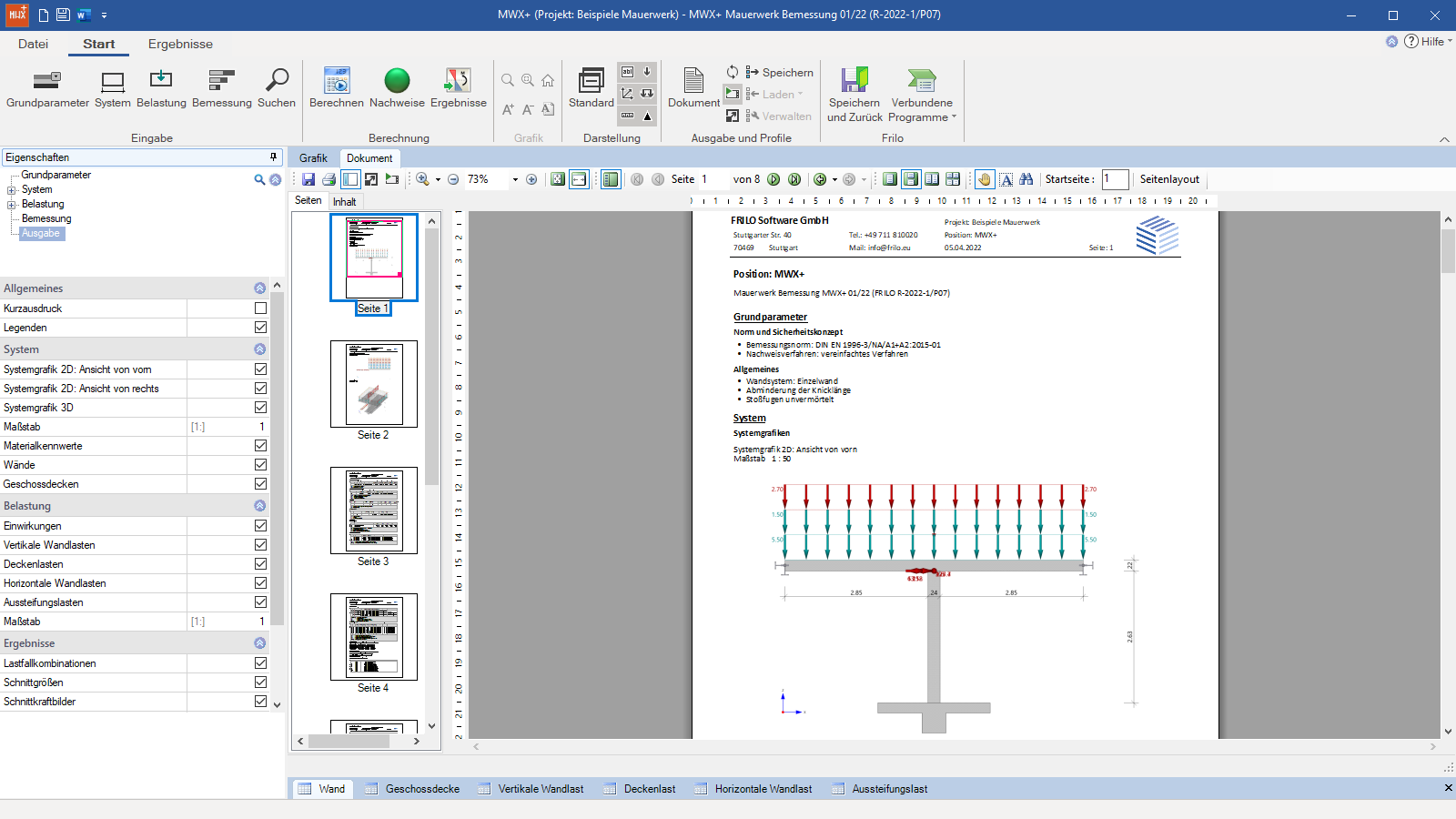

Ausgabedokument -
Schnittgrößenverläufe in der Ergebnisansicht -

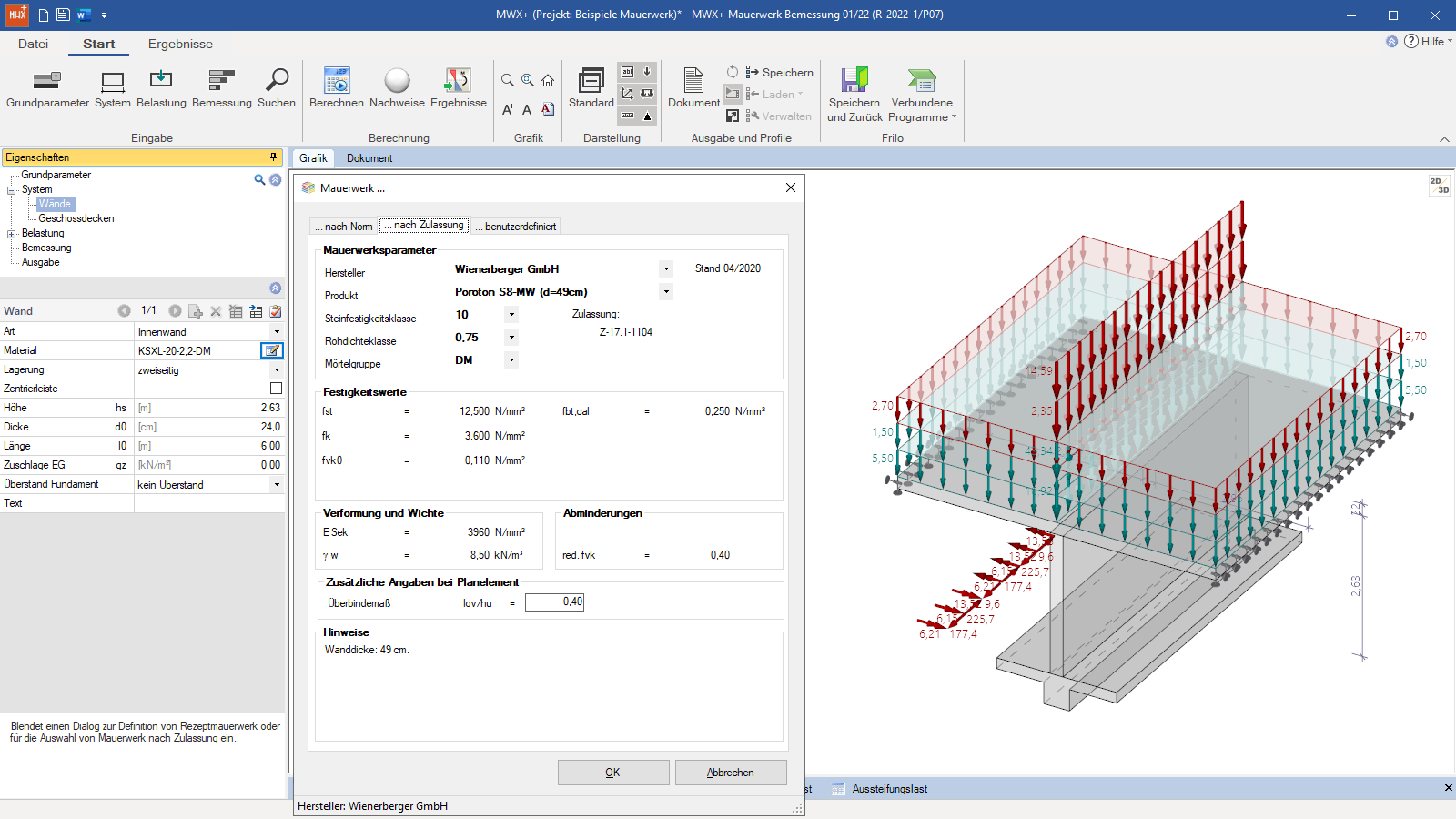

Auswahl Mauerwerksmaterial – nach Norm, Zulassung und benutzerdefiniert
Mauerwerk Bemessung
MWX+
Das Programm MWX+ dient zum Nachweis der Tragsicherheit von einzelnen Wänden. Der Übergang zum Gesamtsystem wird dabei über entsprechende Randbedingungen aus den anschließenden Bauteilen hergestellt (Biegesteifigkeiten von Wänden unter- und oberhalb der betrachteten Wand, wandabseitige Lagerungsbedingungen der Deckenplatten). Für die Berechnung können neben der Einzelwand die statischen Systeme von Unter-, Zwischen- und Obergeschosswänden gewählt werden. MWX+ kann darüber hinaus aussteifende Wandscheiben unter Scheibenschubbeanspruchung nachweisen.
Jetzt mehr Programme aus dem Bereich Mauerwerk entdecken!
MEHR ANZEIGENSysteme
Parameter für:
- Wandarten
- Lagerung
- Geschossdecken
Belastung
- vertikale Wandlasten
- Deckenlasten
- horizontale Wandlasten
- Aussteifungslasten
Besonderheiten
- Nachweis von Einzelwänden unter allgemeiner Beanspruchung
- Scheibenschubbeanspruchung Nachweis
- detaillierte Materialdefinition (benutzerdefiniert)
- Herstellerdatenbanken für Mauerziegel und Leichtbeton:
- Wienerberger
- Schlagmann Poroton
- UNIPOR
- Kellerer ZMK Ziegelsysteme
- BV Leichtbeton
- interaktive 3D-Grafik
Bemessung
- vereinfachtes Verfahren
- genaueres Verfahren
- Ermittlung des Ausnutzungsfaktors im Brandfall
Dateiformate
- Word
- Drucker
Ausgabe
- Kurzausdruck
- benutzerdefinierter Ausgabeumfang
Übergabemöglichkeiten
- Randstreifenfundament FDR+
- Streifenfundament FDS+
- Mauerwerk Kellerwand MWK+ (Lastweiterleitung, Systemumwandlung, Ableitung einer Kellerwand (inkl. Erddruck) aus einer bestehenden MWX-Position)
- SCIA Engineer Schnittstelle zur Bemessung in MWX – siehe auch Workflowpaper
Normen
- EN 1996-1-1/EN 1996-3 in Verbindung mit den Nationalen Anhängen (Deutschland, Österreich, Großbritannien, Tschechien, Niederlande, Belgien, Polen)
- DIN EN 1996-1-2
- DIN 1053-1:1996-11 (2014, globales Sicherheitskonzept)
- DIN 1053-100:2007-09 (Teilsicherheitskonzept)
