Spannbettbinder

Das Programm „Spannbettbinder“ berechnet Stahlbetonträger und im Spannbett vorgespannte Binder mit sofortigem Verbund. Es werden alle erforderlichen Nachweise der Tragfähigkeit (auch für die außergewöhnliche Bemessungssituation und für die Bemessungssituation Erdbeben) und der Gebrauchstauglichkeit geführt. Dabei werden die schlaffe Bewehrung und die Spannbewehrung inklusive ihrer Vorspannung im Spannbett vorgegeben. Unterstützt wird der Anwender durch eine Vorbemessung bei der Ersteingabe und einen Ratgeber für den Fall, dass Nachweise nicht erfüllt sind.

Zu den Editionen

Nur in FRILO Professional und FRILO Ultimate erhältlich

Leistungsmerkale

Eingabe Bemessung Normen Schnittstellen

Material

nach Norm vorgegebene Betongüten von C12/15 bis C100/115 für den Binder und C12/15 bis C100/115 für die Ortbetonergänzung
optionale Definition einer stufenweisen Eintragung der Vorspannkraft
optionale Definition reduzierter Materialteilsicherheitsbeiwerte bei Fertigteilen
optionale Berücksichtigung einer Wärmebehandlung
Eine erhöhte Druckfestigkeit des jungen Betons zum Zeitpunkt der Spannkrafteintragung ist möglich.

Statische Systeme

Der Binder kann im Endzustand und für die Zeit der Lagerung als Einfeldträger oder als Einfeldträger mit Kragarmen berechnet werden.
Für den Montagezustand kann ein gesondertes System entsprechend der Lage der Aufhängepunkte berücksichtigt werden.
Die statischen Systeme, die sich aus den Hilfsunterstützungen beim Betonieren der Ortbetonergänzung ergeben, werden bei der Berechnung automatisch berücksichtigt.

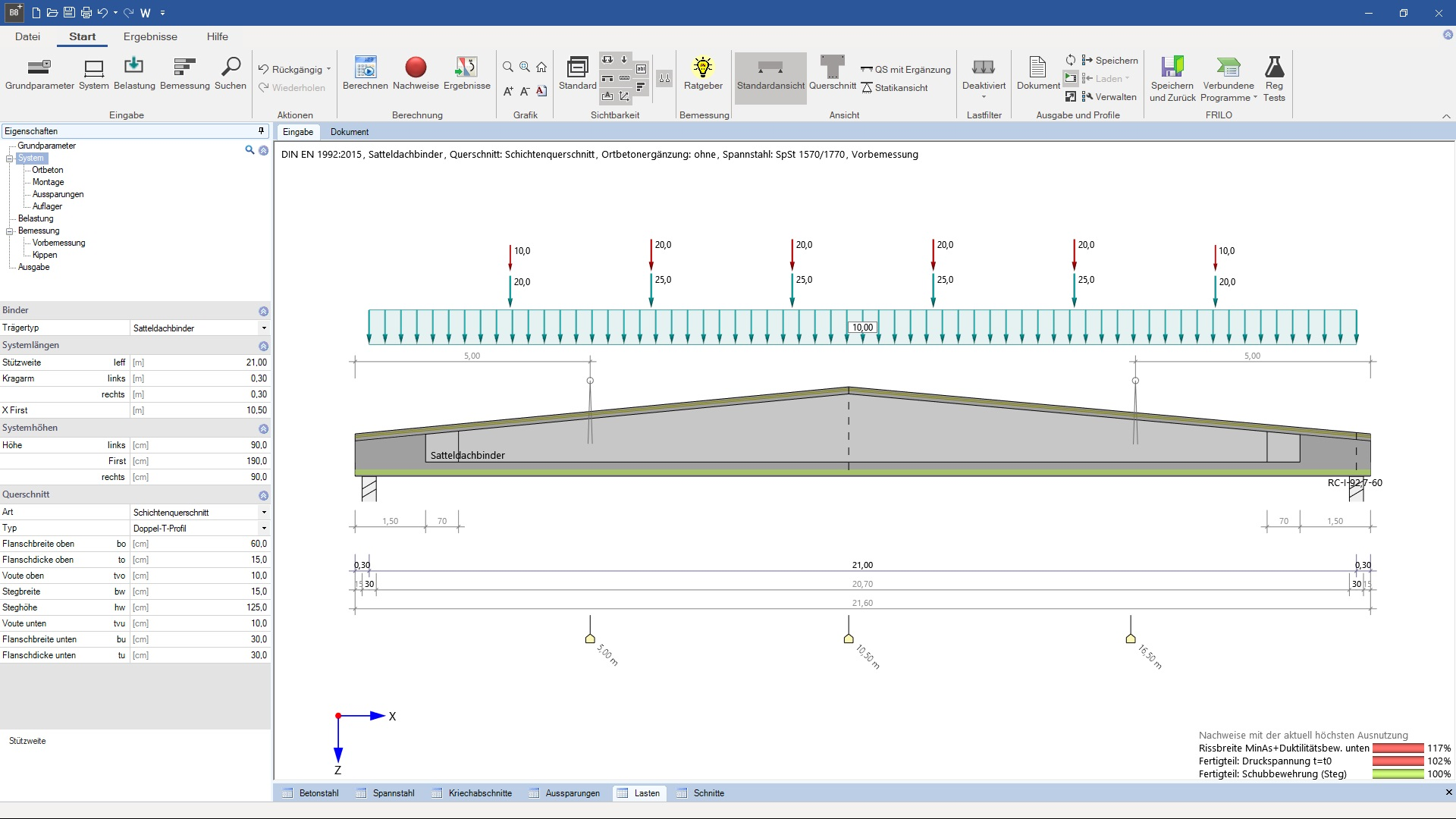

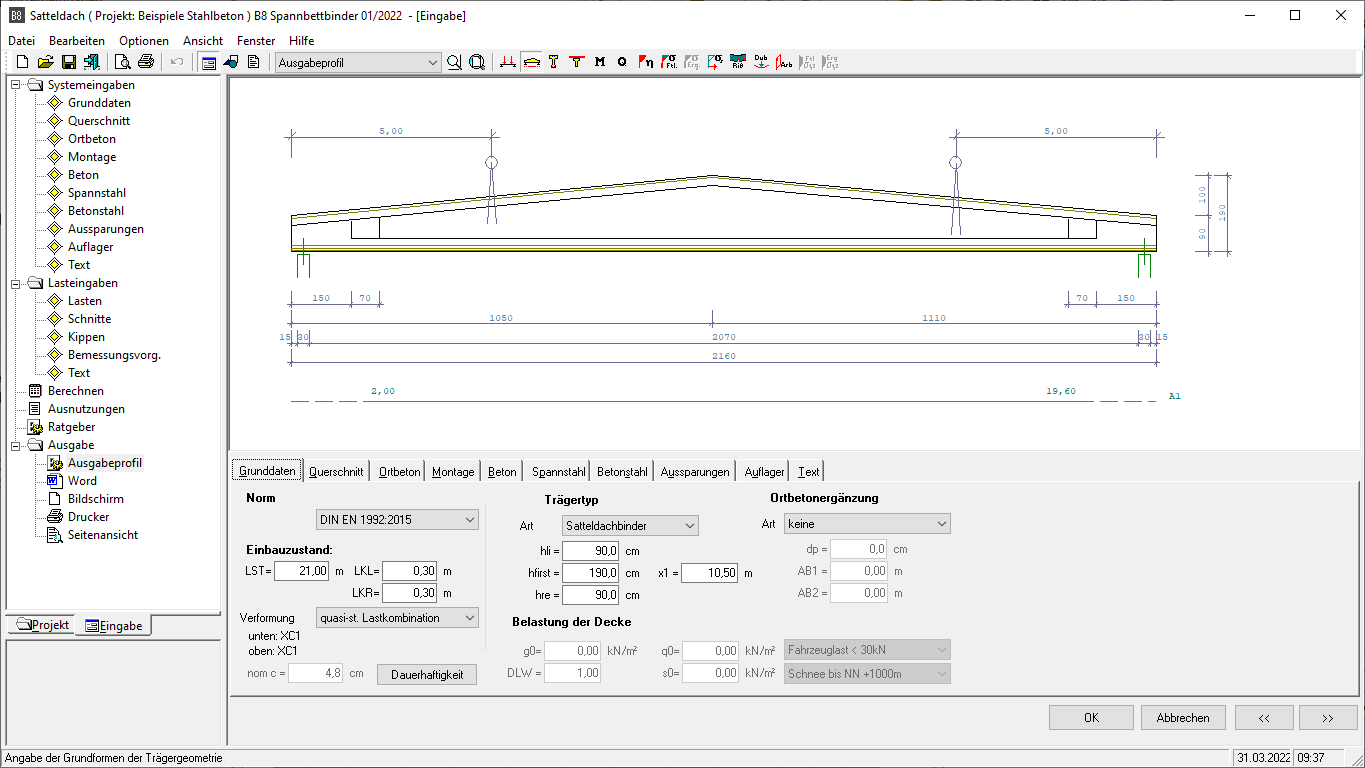

Binderformen

parallelgurtiger Binder
symmetrische und asymmetrische Binder mit Sattel/Kehle
Pultdachbinder

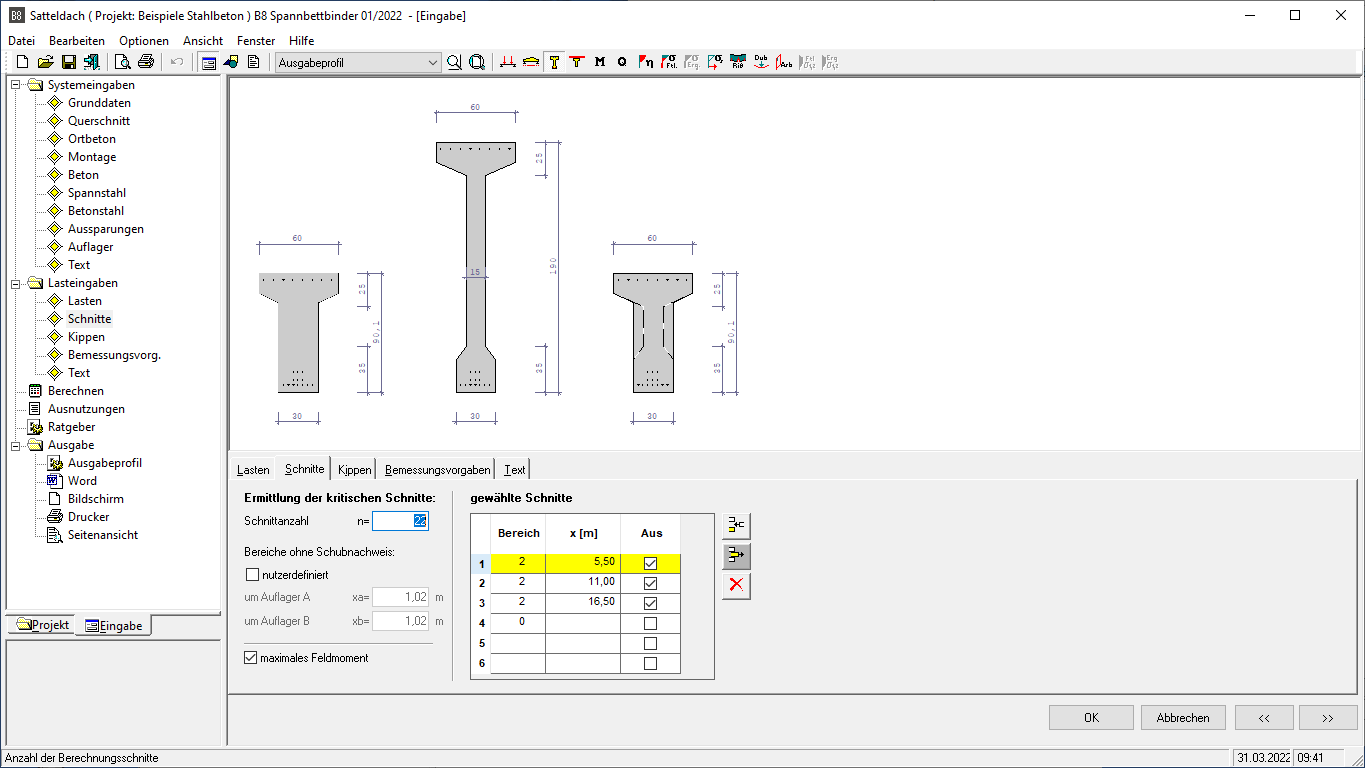

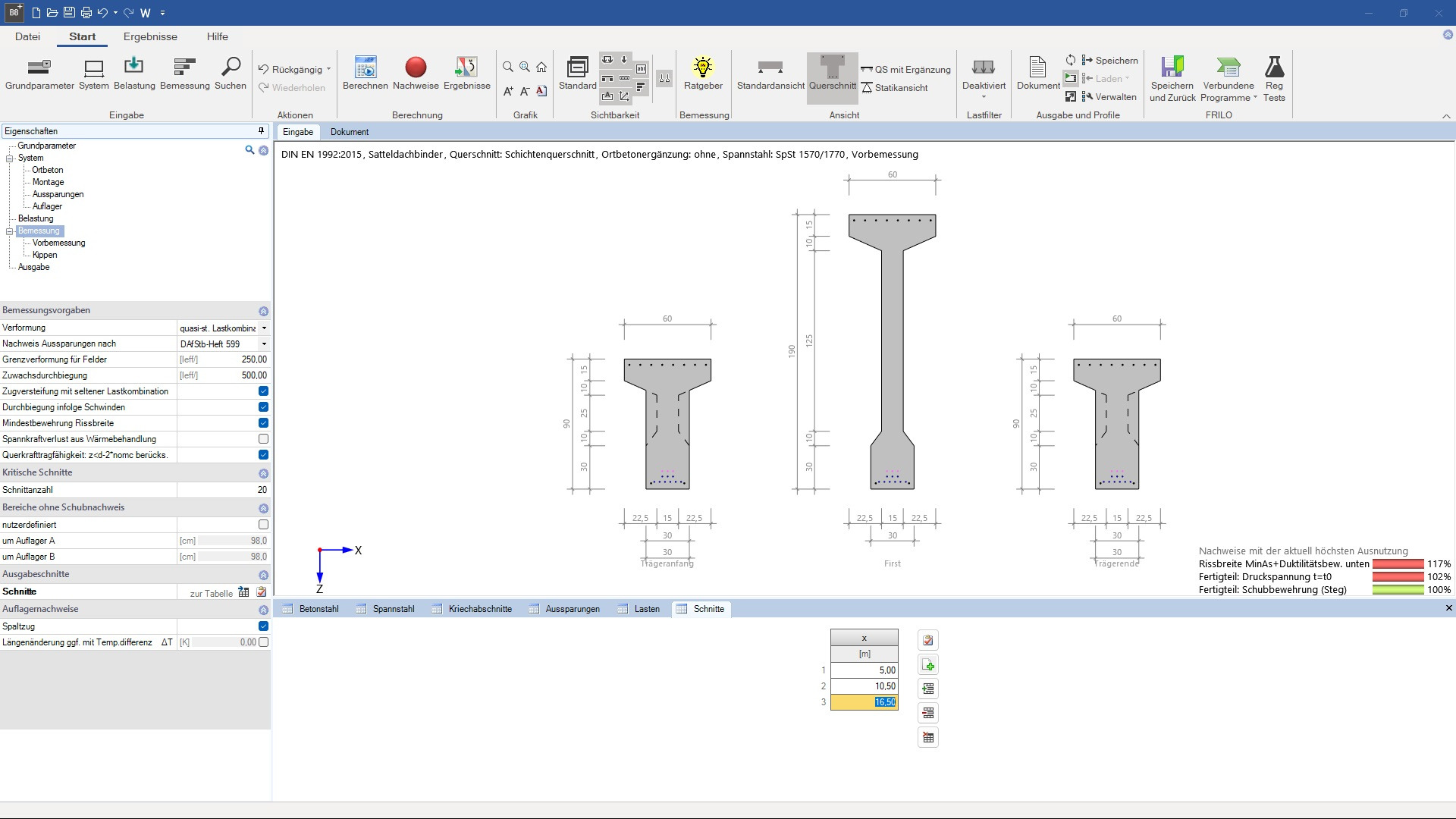

Querschnittsformen

Rechteckquerschnitte
Plattenbalken
Pi-Platten
Schichtenquerschnitt

Optionale Querschnittsergänzung

Massivplatte
Massivplatte mit Fertigteilschalung
Ergänzung mit zusätzlicher Schicht

Optionale Aussparungen

Kreis
Rechteck

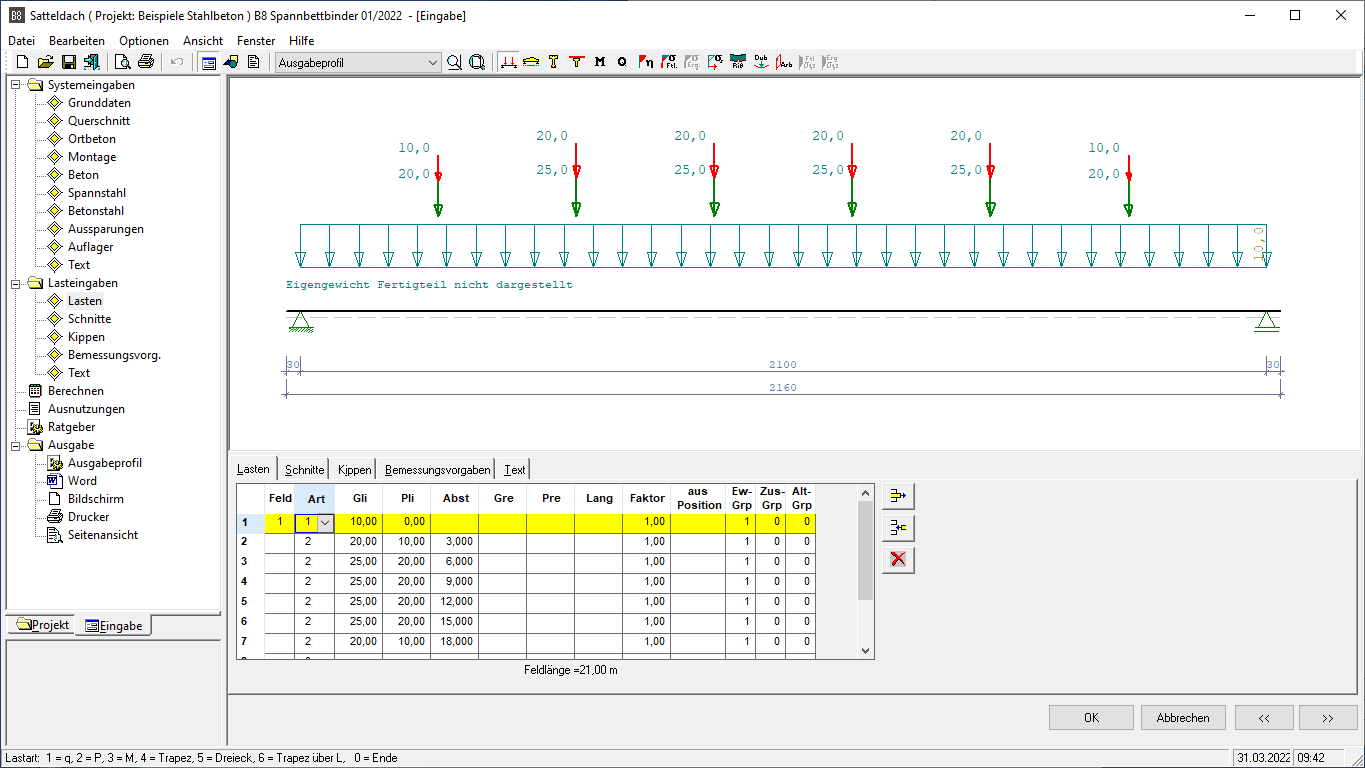

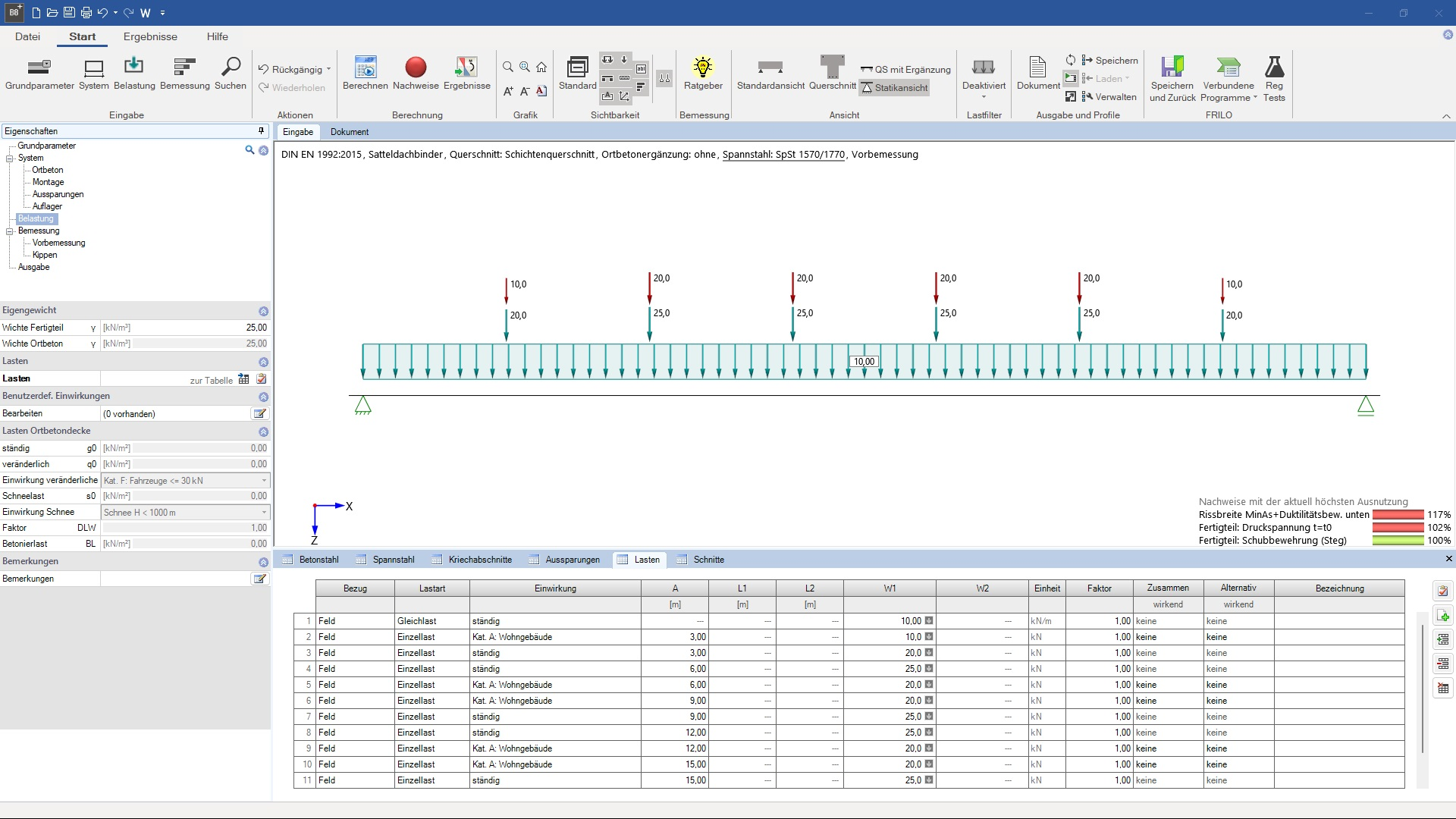

Belastung

Gleichstreckenlasten
Einzellasten und Momente
Trapez- und Dreieckslasten
Lasten können zusammen oder alternativ wirkend angesetzt werden

Tragsicherheit

Biegung mit Längskraft (inklusive Zugkraftdeckung)
Querkrafttragfähigkeit, bei Ortbetonergänzung inklusive Fugentragfähigkeit
Kippen im Einbau- und Montagezustand (Verfahren nach Stiglat und Mann)
Ermittlung der Spaltzugbewehrung
Verankerung der Spannbewehrung
Bemessung der Aussparungen nach DAfStb-Heft 399 und 599

Gebrauchstauglichkeit

Betonspannungen, Stahlspannungen (Spannstahl, Betonstahl)
Rissbreite (Lastbeanspruchung, Mindestbewehrung), falls erforderlich Nachweis der Dekompression
Durchbiegung für eine vom Anwender wählbare Lastkombination des GZG unter Berücksichtigung von Zustand II mit Zugversteifung als auch Schwinden
Längenänderung aus Temperatur, Kriechen und Schwinden

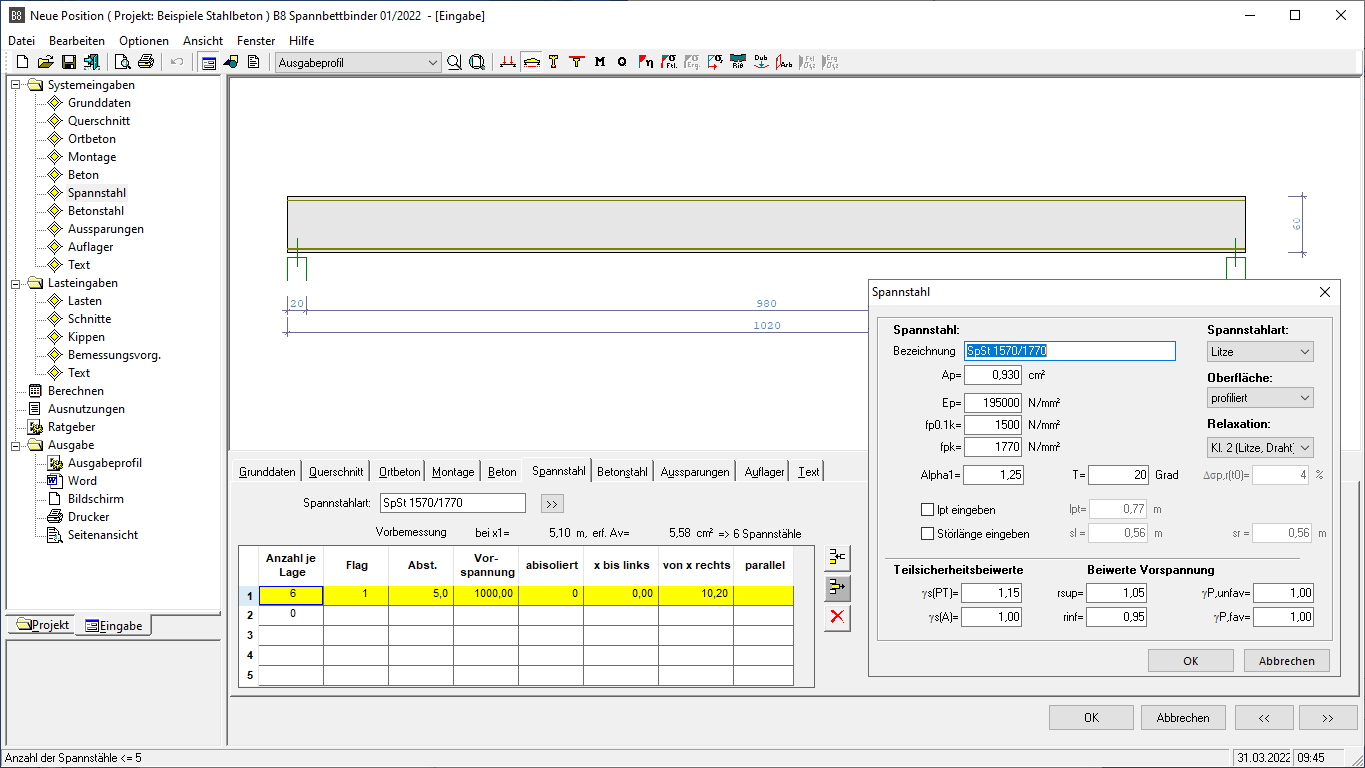

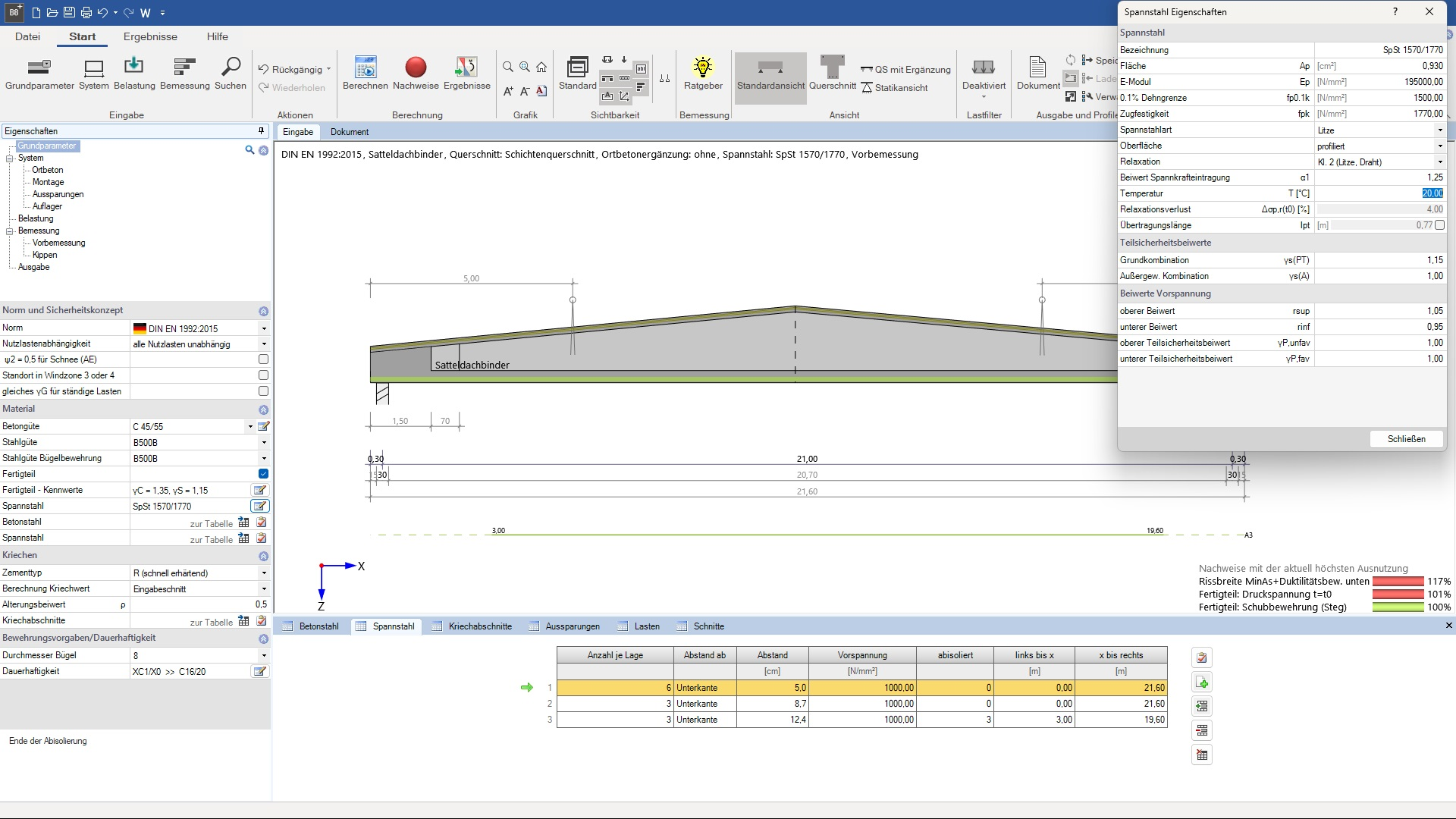

Bewehrung

mehrlagige Spannbewehrung mit sofortigem Verbund, ggf. mit Abisolierungen
mehrlagige schlaffe Bewehrung
Es wird ein geradliniger Verlauf der Bewehrung parallel zum Ober- bzw. Untergurt vorausgesetzt.

Ergebnisausgabe

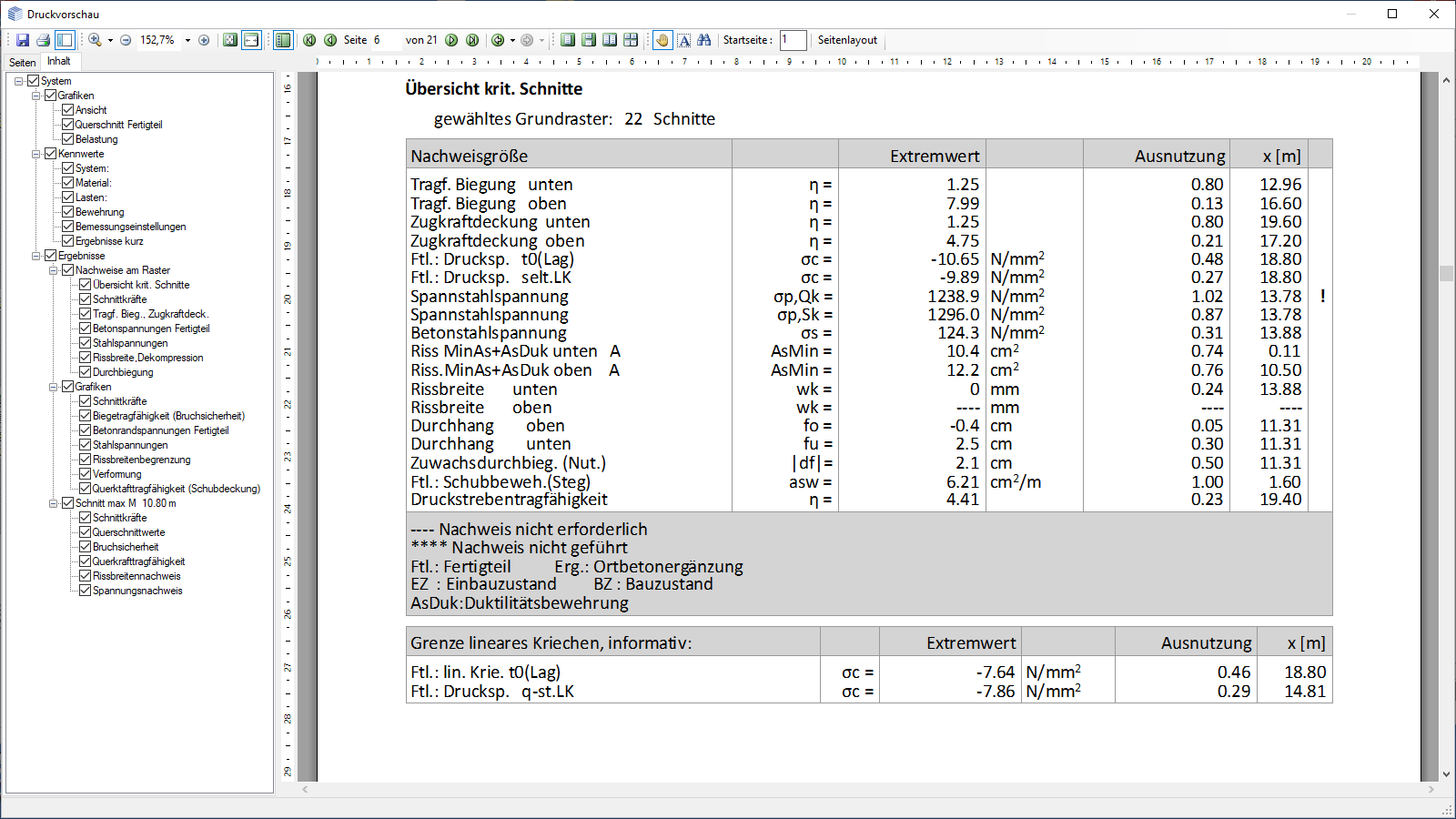

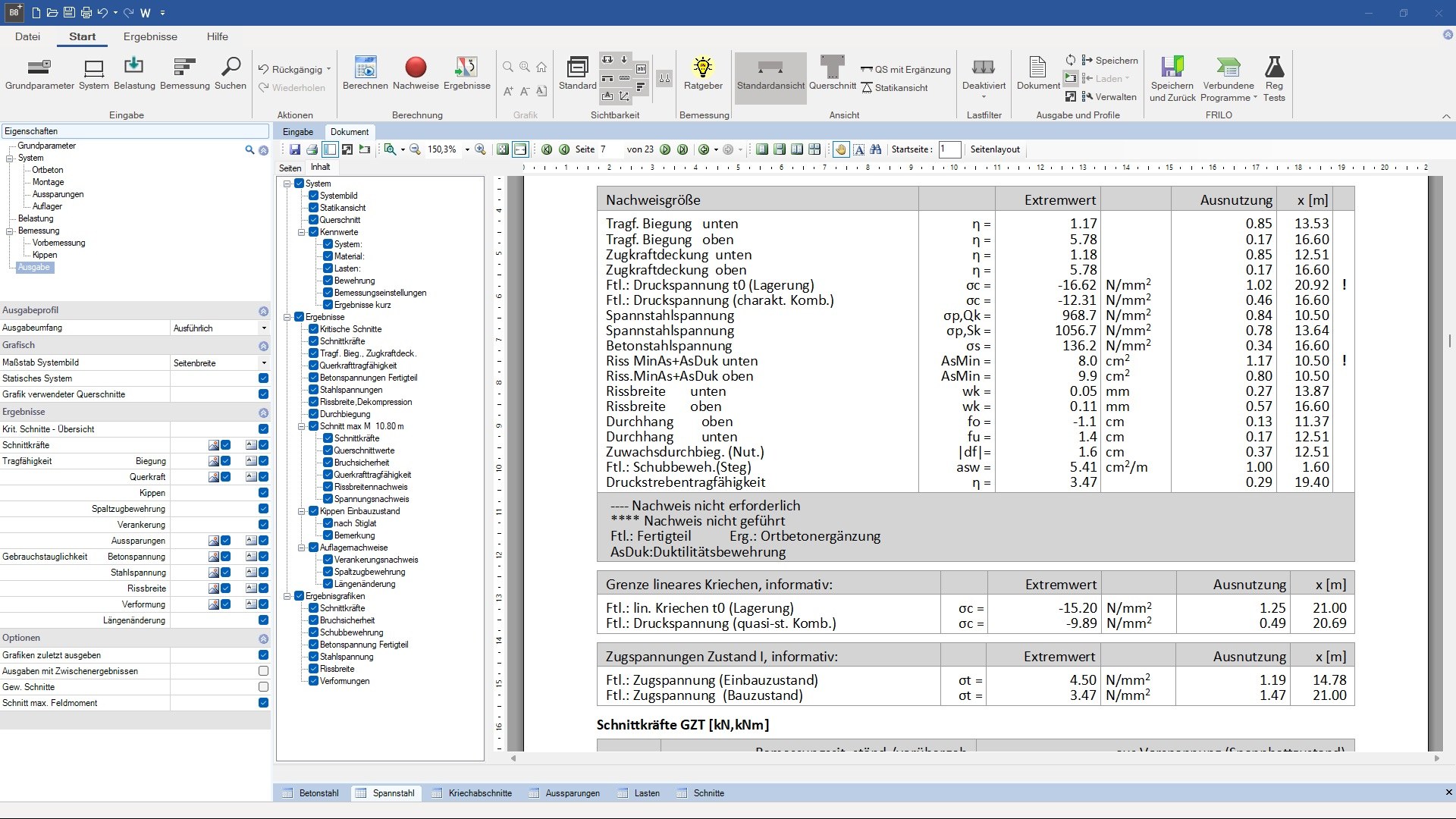

Ausgabe diverser Nachweise tabellarisch und grafisch und mit Zwischenergebnissen
Nachweise im Grenzzustand der Tragfähigkeit
Nachweise im Grenzzustand der Gebrauchstauglichkeit

Dateiformate

PDF
Word
Drucker

Importmöglichkeiten

ASCII-Datei

Exportmöglichkeiten

Word
PDF
FRILO XML

Stahlbetonbau

EN 1992
DIN EN 1992
ÖNORM B 1992
PN EN 1992
BS EN 1992
DIN 1045-1

Hilfsmittel

Handbuch

Rechenbeispiel
