Holzstütze

• Nadelholz der Festigkeitsklasse C14 – C50
• Laubholz der Festigkeitsklasse D18 – D80
• Brettschichtholz der Festigkeitsklasse GL20c/h – GL32c/h
• Furnierschichtholz STEICO LVL R, LVL Rs, LVL X

• Kragstützen
• Pendelstützen ohne Kragarm
• Pendelstützen mit Kragarm

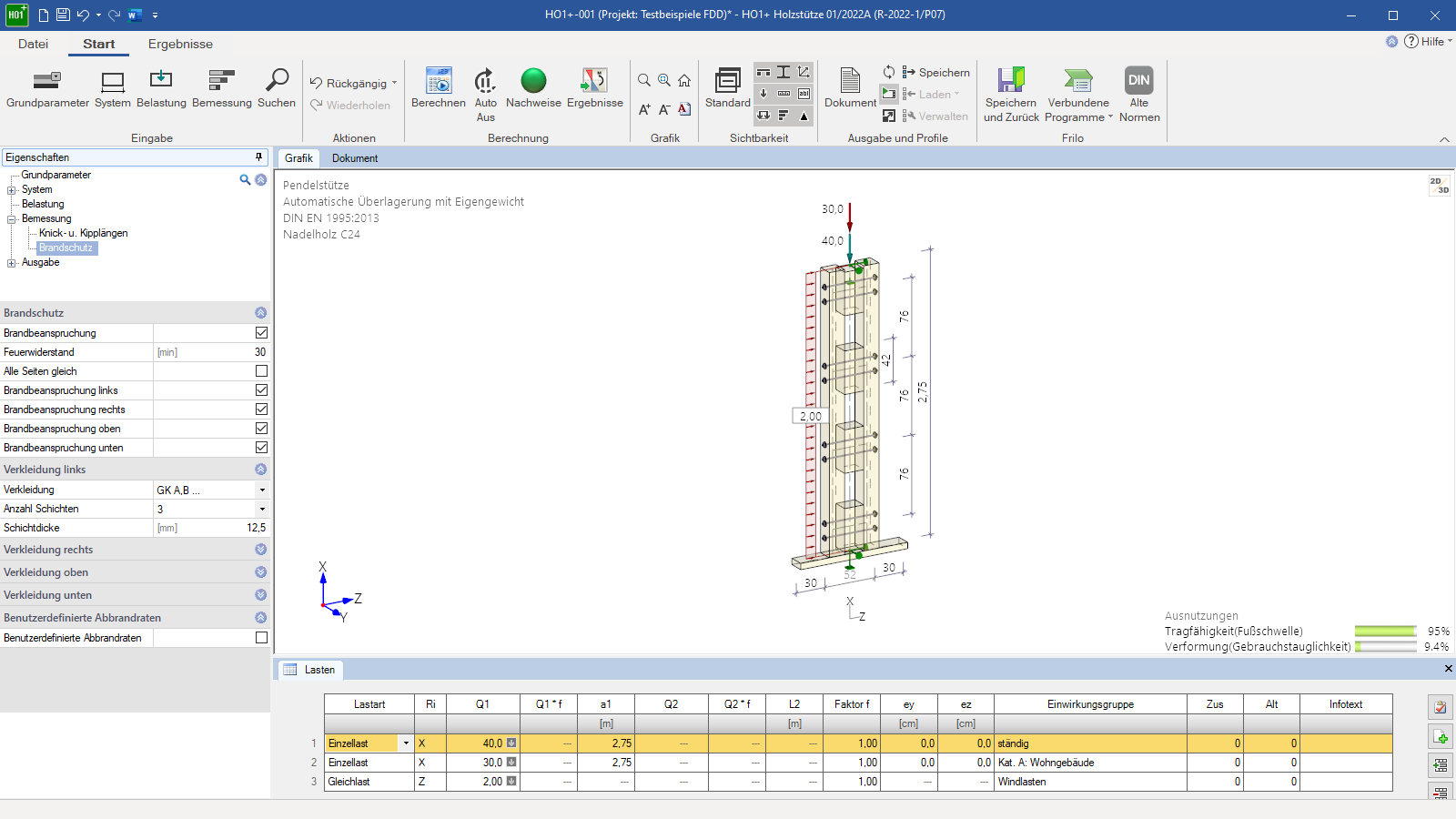

• Vertikallasten mit Exzentrizitäten in Richtung beider Hauptachsen:
  • Einzellasten

• Horizontallasten in Richtung der Hauptachsen und mit Exzentrizität ansetzbar:
  • Gleichlasten
  • Blocklasten
  • Trapezlasten
  • Einzellasten

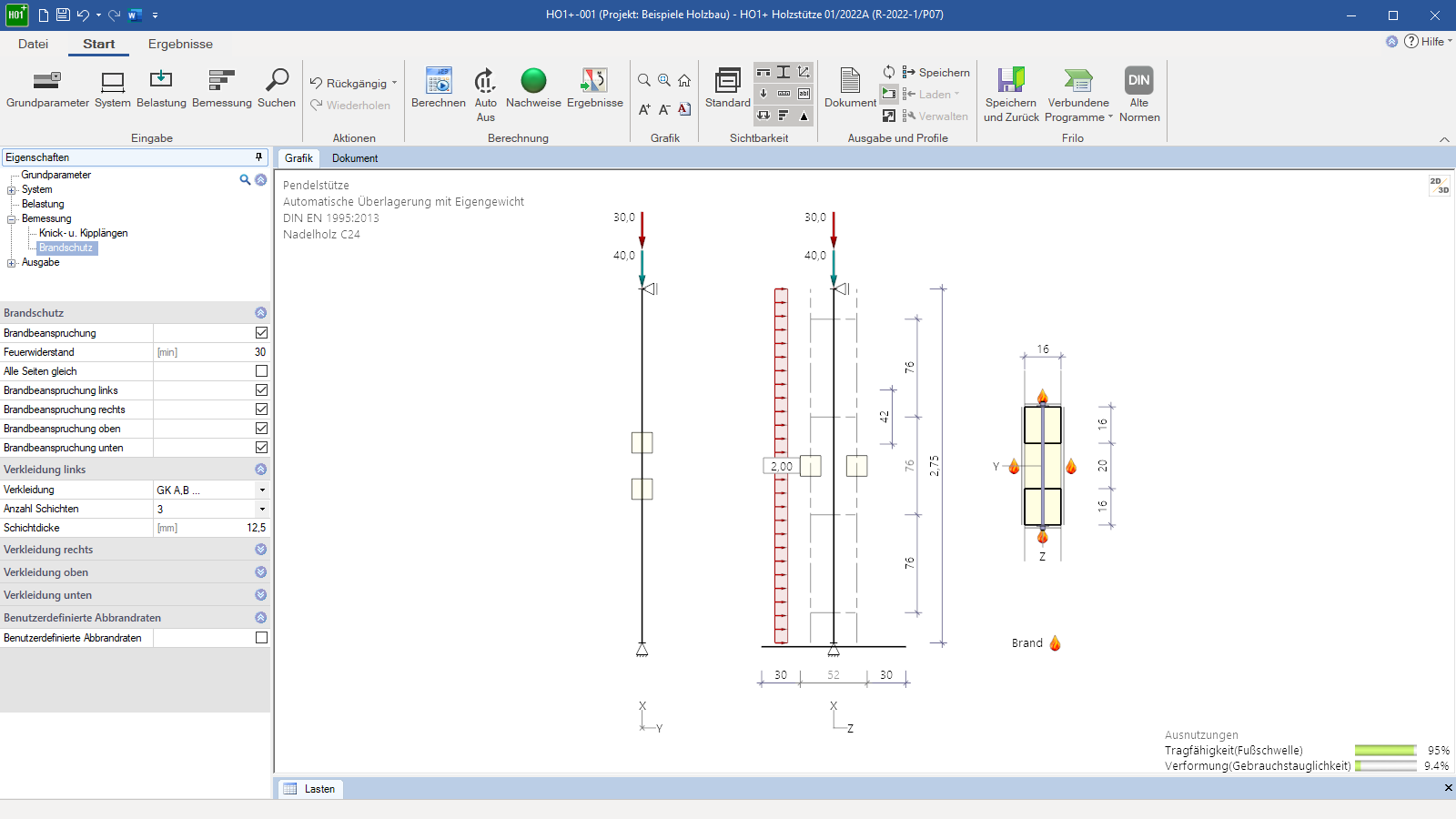

• Heißbemessung

• Nägel rund
• Schrauben
• Leim
• Stabdübel
• Passbolzen
• Dübel besonderer Bauart

Schnittkräfte werden nach Theorie I. Ordnung ermittelt. Die Bemessung erfolgt nach EN 1995 Kapitel 6. Die Stabilitätsnachweise werden nach dem Ersatzstabverfahren geführt.

Für die Berechnung von zusammengesetzten, nachgiebig verbundenen Querschnitten werden Querschnittswerte für einen ideellen Einzelstab errechnet. Danach werden Schnittgrößen und Verformungen (mit und ohne Kriechen) am ideellen Einzelstab bestimmt. Zusätzlich werden die Schnittgrößen in den einzelnen Querschnitten ermittelt.

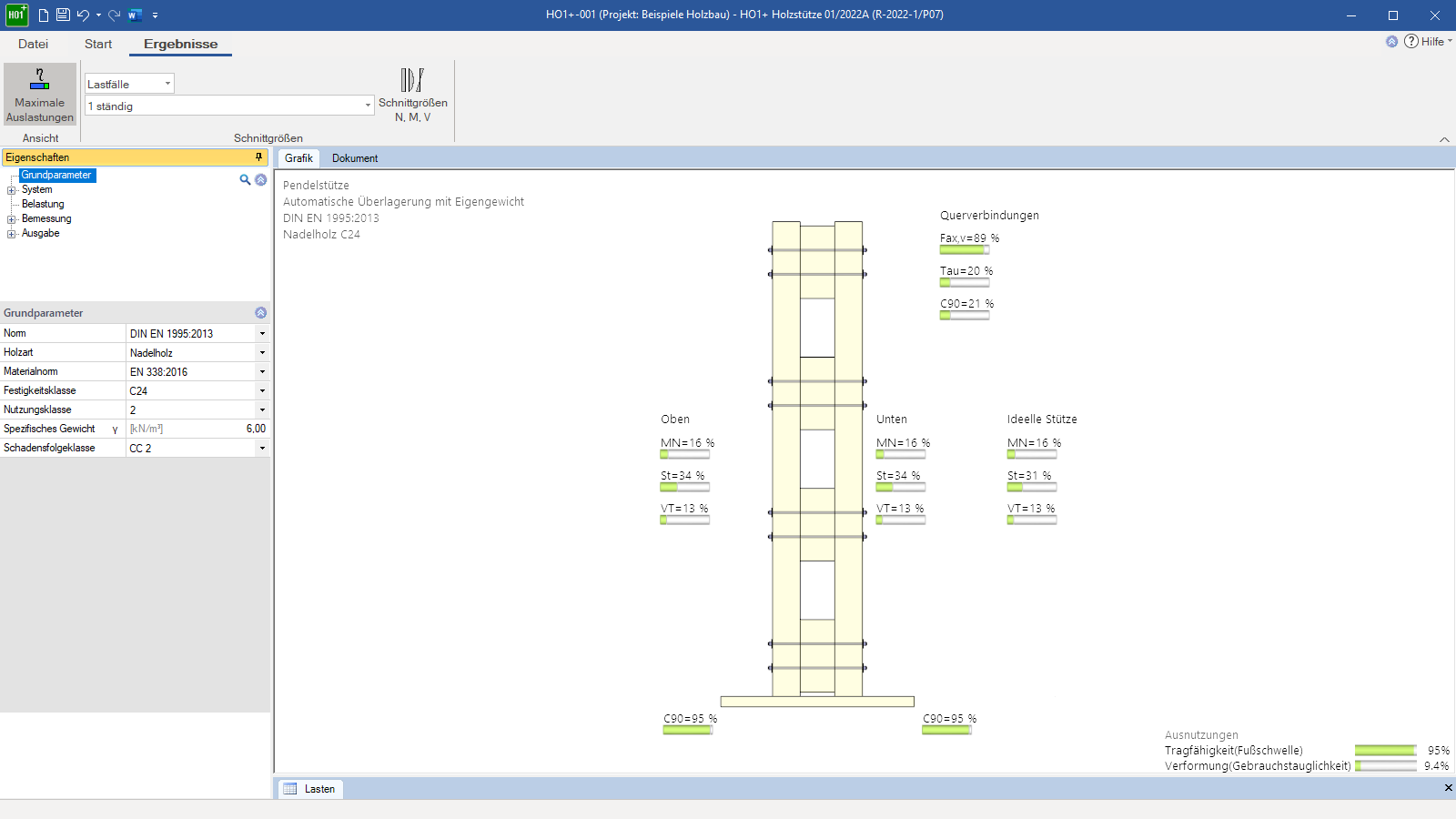

Die Nachweise werden am ideellen Einzelstab und an den Endquerschnitten geführt. Nachweise für die Verbindungen der Querschnittsteile (Bindehölzer, Zwischenhölzer, Diagonalen, Verbindungsmittel) lassen sich im Anschluss führen.

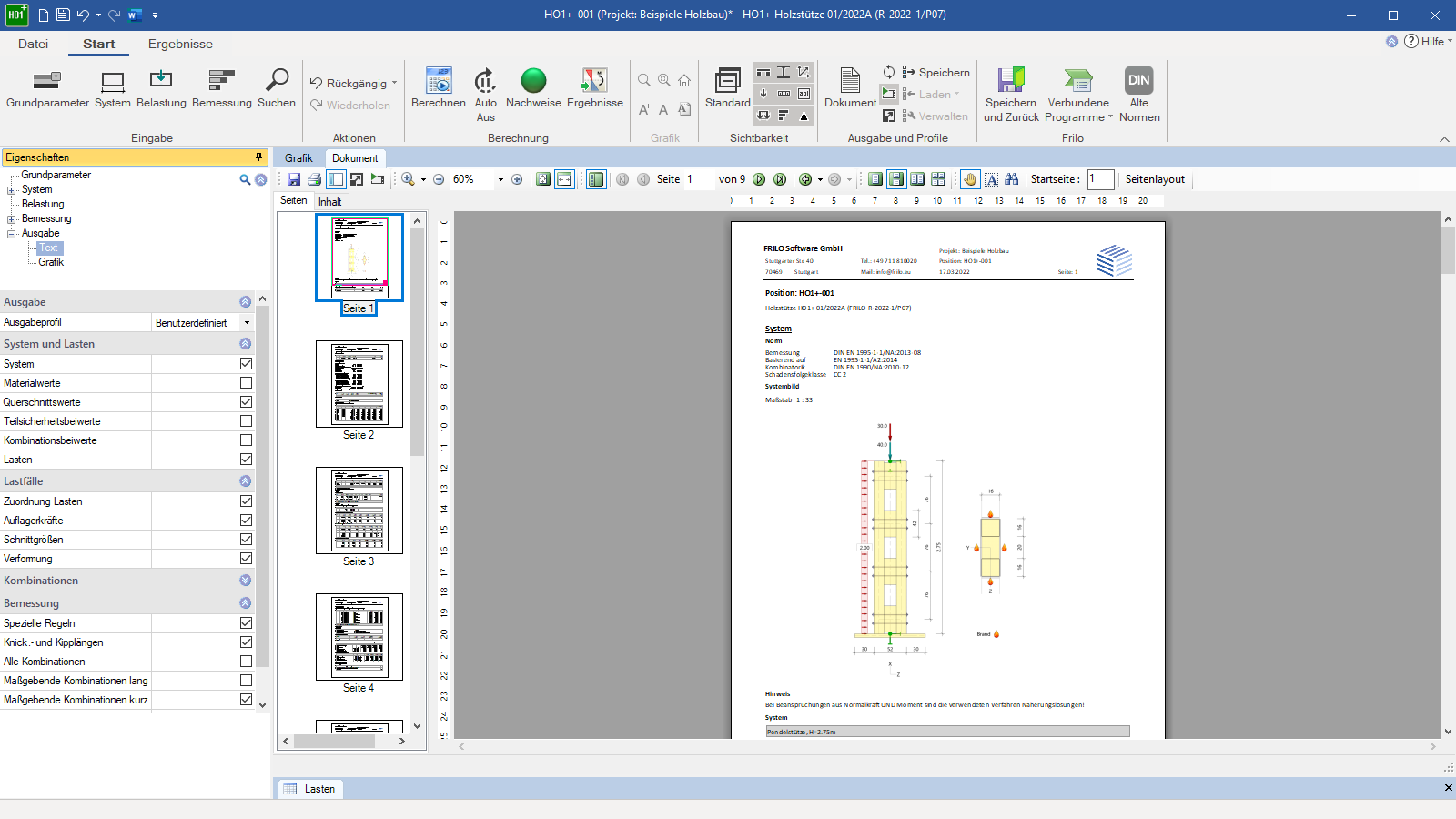

• PDF
• Word
• Drucker

Die Ausgabe ist benutzerdefiniert.

• Stahlstütze STS+
• Holzbemessung HO11+
• Holzpressung mit Stahlplatte TB-HHS
• Fundament FD+
• Blockfundament FDB+

• DIN EN 1995
• DIN 1052
• ÖNORM EN 1995
• NTC EN 1995
• BS EN 1995
• PN EN 1995
• EN 1995
