Schweißnaht

Das Programm „Schweißnaht“ dient der Bemessung von Kehlnähten für beliebige Standardwalzprofile. Es kann ein klassischer Konsolanschluss nachgewiesen werden.

Zu den Editionen

Nur in FRILO Ultimate erhältlich

Leistungsmerkale

Material
  • Baustahl: S235, S275, S355, S450
  • Baustahl geglüht (S275N bis S460N)
  • Baustahl thermo (S275M bis S460M)
  • Baustahl wetterfest (S235W bis S355W)
  • warmfester Stahl (S460Q bis S460QL1)
  • Hohlprofil warm (S235H bis S355H)
  • Hohlprofil warm N (S275NH bis S460NH)
  • benutzerdefinierte Stahlart
Systeme

Querschnitte:

  • I-Profile, halbe I-Profile, U-Profile, Quadratrohre, Rechteckrohre, Winkel, T-Profile, Rohre, Rundstahl, Vierkant, Flachstahl als Standardprofile
  • Doppel-T, Doppel-T ungleich, Rechteckrohr, Rechteck Vollquerschnitt, Rundrohr, Rundstahl, U-Profil, Winkel gleichschenklig, Winkel ungleichschenklig als benutzerdefinierte Profile

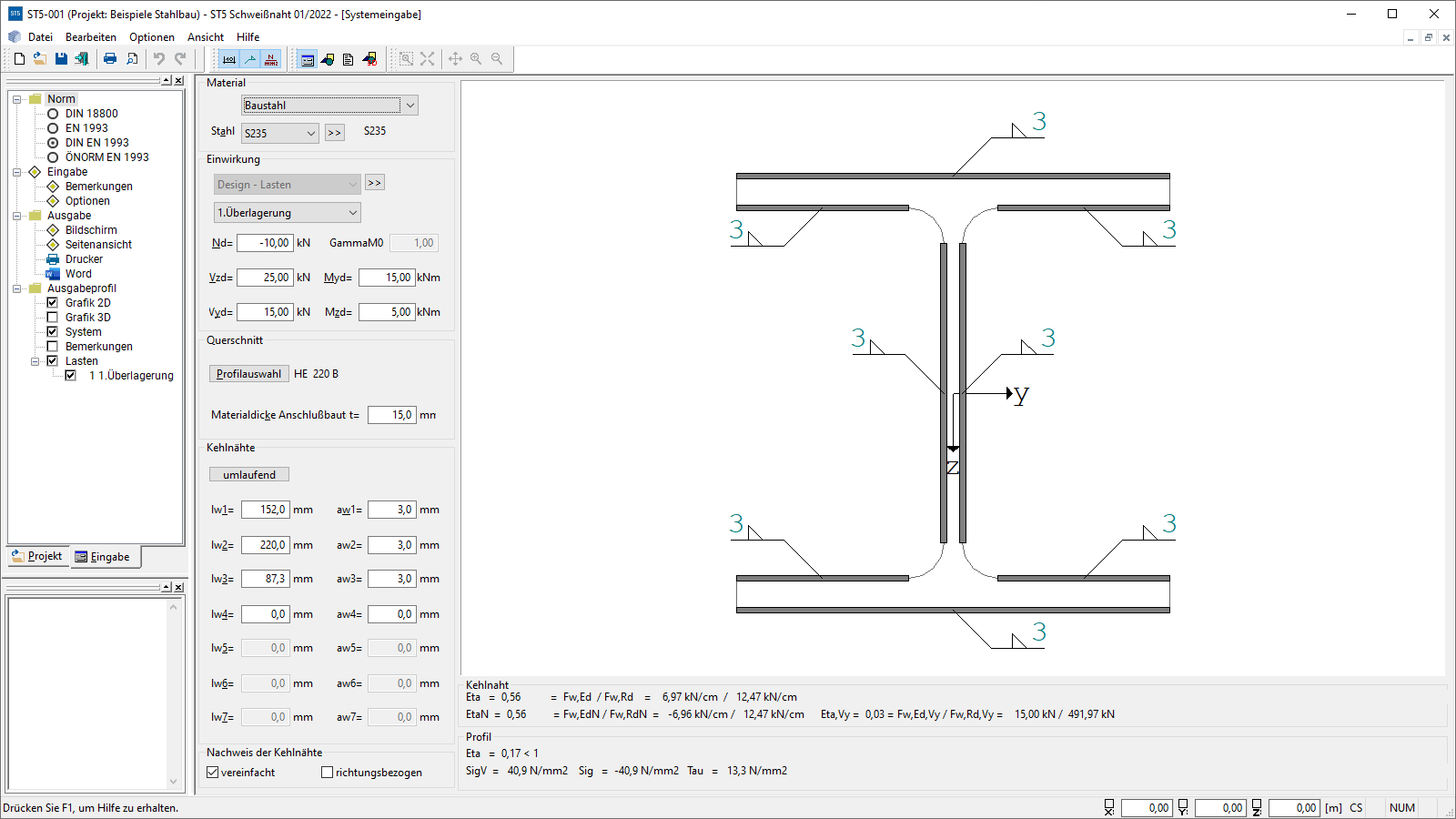

Schweißnähte:

  • Anhand des gewählten Profils wird das optimale Schweißnahtbild vorgeschlagen.
  • Die Schweißnahtlängen und -dicken sind editierbar.
  • Vorschlag für die Schweißnahtdicke als konstruktiv kleinstmöglicher Wert
Belastung
  • Bemessungsschnittgrößen aus Normalkraft, Moment (My, Mz) und Querkraft (Vy, Vz)
  • Eingabe mehrerer Bemessungsschnittgrößen-Kombinationen möglich
Bemessung

Es wird wahlweise die elastische oder plastische Querschnittstragfähigkeit des Stahlprofils nach EN 1993-1-1 nachgewiesen. Für den Nachweis der Schweißnaht kann zwischen dem vereinfachten und dem richtungsbezogenen Verfahren nach EN 1993-1-8 gewählt werden.

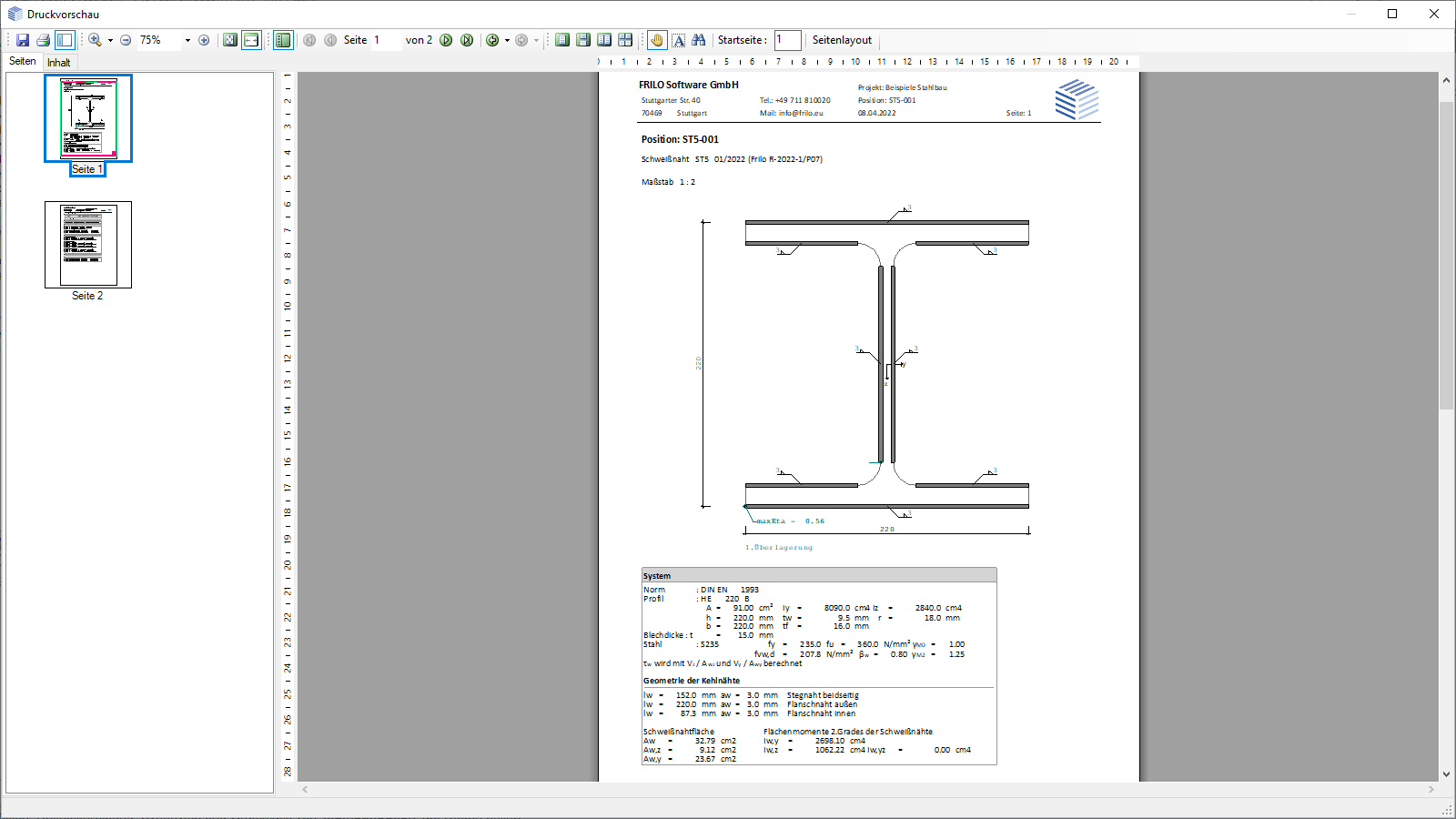

Ausgabe
  • benutzerdefinierter Ausgabeumfang
Dateiformate
  • PDF
  • Word
  • Drucker
Exportmöglichkeiten
  • DXF-Datei
Stahlbau
  • EN 1993
  • DIN EN 1993
  • ÖNORM EN 1993
  • DIN 18800
