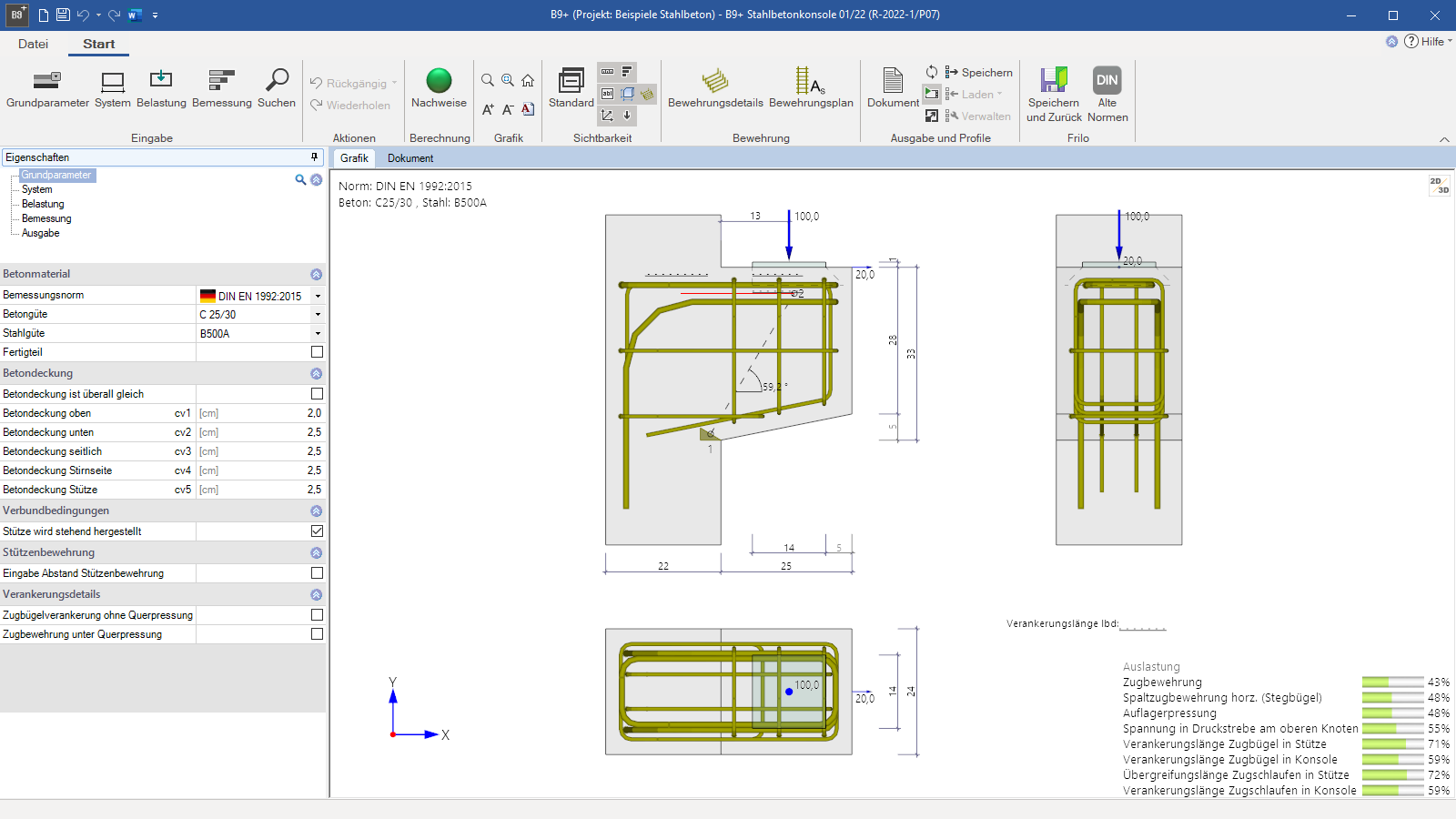

Die Programmoberfläche des B9+

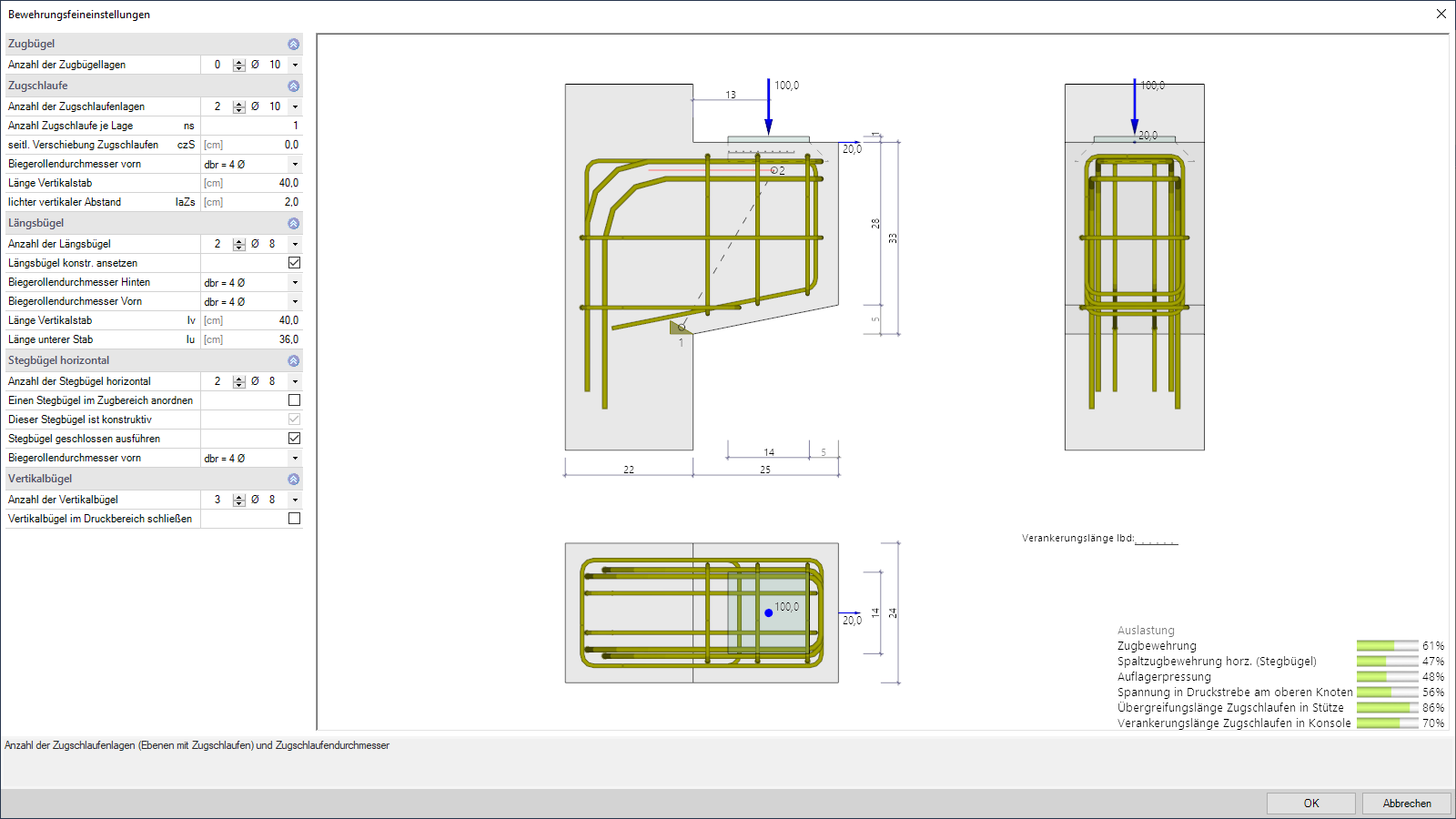

Eingabe der Bewehrung

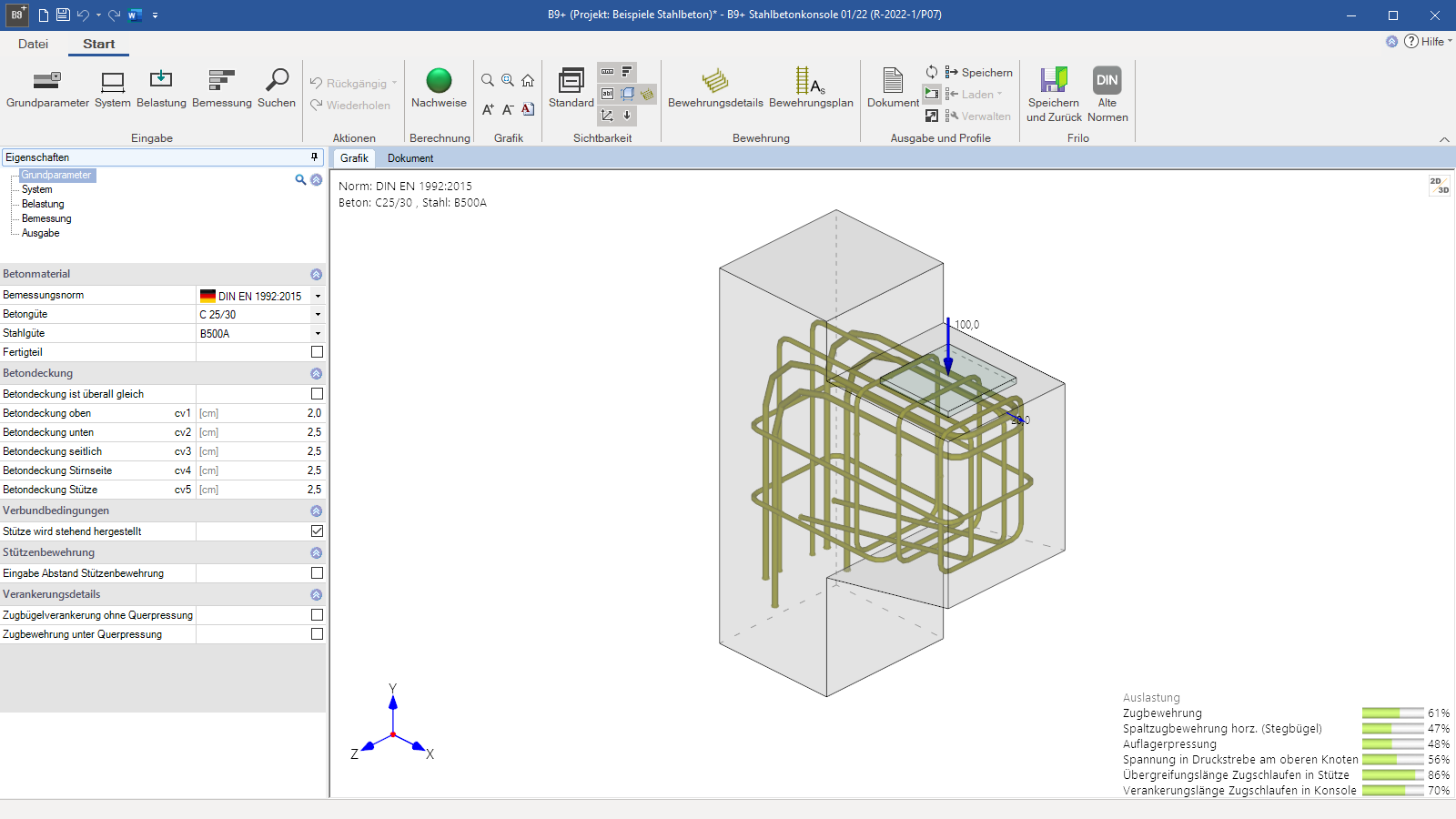

3D-Ansicht
Bewehrungsplan

Stahlbetonkonsole

B9+

Mit dem Programm B9+ können unmittelbar von oben belastete Konsolen bemessen werden. Darunter versteht man Konsolen mit direkter Lasteintragung. Auf Grundlage eines Stabwerksmodells werden alle notwendigen Nachweise geführt. Es kann eine detaillierte Bewehrungsausgabe erzeugt werden.

ZUM SHOP

Eingabemöglichkeiten Bemessung Ausgabemöglichkeiten Schnittstellen Normen

Jetzt mehr Programme aus dem Bereich Stahlbeton entdecken!

Material

Stahlbeton der Festigkeitsklasse C20/25 – C100/115
Stahlgüte B500A, B500B, BSt 420 S(A)

Systeme

einseitige Konsole
Betondeckung kann für alle Seiten variabel eingegeben werden
Berücksichtigung von Verbundbedingungen (z.B. bei Ortbetonstützen)
exakte Definition der Stützenbewehrung
Deaktivierung der Querpressung möglich

Belastung

Vertikallast (Einzellast)
Horizontallast
Eingabe von Lasten mit beliebigen Abständen möglich
Berücksichtigung des Eigengewicht optional

Nachweise

Die Berechnung erfolgt nach dem Stabwerksmodell unter Berücksichtigung der Bestimmungen der einzelnen nationalen Anhänge. Zu Grunde liegt dabei ein vereinfachtes Streben-Zugband-Modell. Es werden folgende Nachweise geführt:

Sicherheit gegen Stegdruckbruch
Druckspannung unter der Last
erforderlich As der Zug- und Stegbewehrung
Verankerungs- und Übergreifungslängen der Bewehrung
Schnittgrößen im Konsolenschnitt
Bewehrungsabmessungen in Tabellenform

Dateiformate

PDF
Word
Drucker

Ausgabe

3D-Grafik
Bewehrungsplan (optional)

Importmöglichkeiten

FRILO XML

Exportmöglichkeiten

Word
PDF
FRILO XML

Stahlbetonbau

DIN EN 1992
ÖNORM EN 1992
BS EN 1992
PN EN 1992
EN 1992
NTC 1992

Hilfsmittel
