Stahlstütze

STS+

Das Programm STS+ führt die Querschnitts- sowie Tragsicherheitsnachweise nach dem Ersatzstabverfahren für planmäßig zentrisch sowie exzentrisch beanspruchte Stützen aus Profilstahl. Die Nachweisführung erfolgt nach Eurocode 3 unter Berücksichtigung der Regelungen der implementierten nationalen Anhänge.

ZUM SHOP

Jetzt mehr Programme aus dem Bereich Stahl entdecken!

MEHR ANZEIGEN
Material
  • Baustahl: S235, S275, S355, S450
  • Baustahl geglüht (S275N – S460N)
  • Baustahl thermo (S275M – S460M)
  • Baustahl wetterfest (S235W – S355W)
  • warmfester Stahl (S460Q – S460QL1)
  • Hohlprofil warm (S235H – S355H)
  • Hohlprofil warm N (S275NH – S460NH)
  • benutzerdefinierte Stahlart

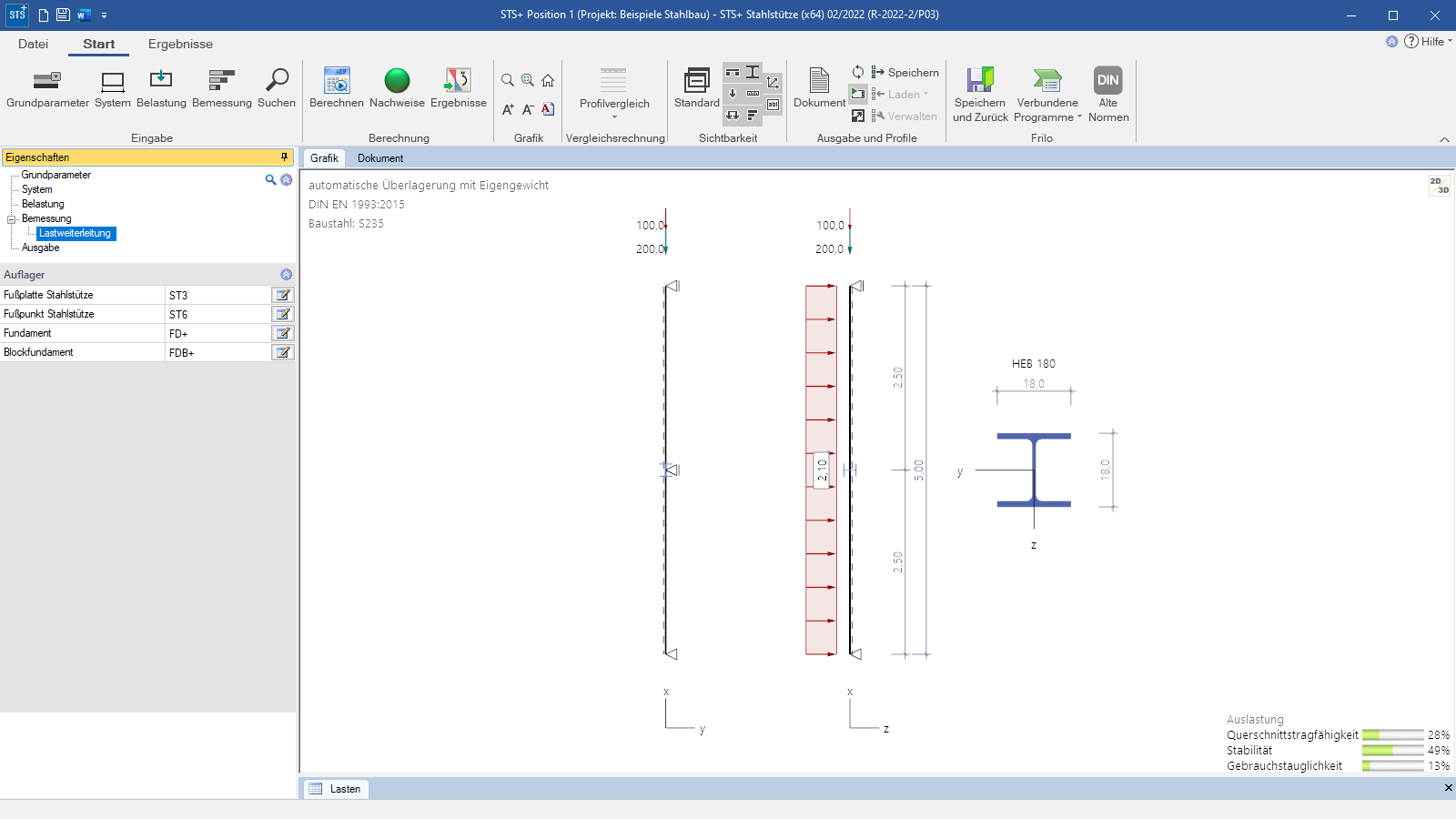

Systeme

Statische Systeme:

  • Pendelstütze
  • Kragstütze
  • beidseitig eingespannt
  • unten eingespannt und oben gelenkig
  • oben eingespannt und unten gelenkig
  • allgemeine Stütze (die Lagerbedingungen können in Hauptachsenrichtungen unterschiedlich definiert werden)



Querschnitte:

  • I-Profile, Rohre und Rechteckrohre als Standardprofil
  • I-Profile, Rohre und Rechteckrohre benutzerdefiniert



Auflager:

  • Fuß- und Kopfhalterung entsprechend des gewählten Systems
  • zusätzliche Definition von seitlichen Zwischenhalterungen (kontinuierlich, in Feldmitte, in den Drittelspunkten, in den Viertelspunkten, im Abstand x)
Belastung
  • automatische Berücksichtigung des Eigengewichts
  • Vertikal-, Horizontallasten und Momente
  • Kopflast (Q / N), Einzellast (Q / N), Einzelmoment, Gleichstreckenlast (Q), Dreieckslast (Q), Trapezlasten (Q)
  • horizontale Ersatzlast aus angehängter Pendelstütze bei Kragstützen
  • automatische Bildung der Lastfallkombinationen
Allgemein

Das Programm bildet alle notwendigen Einwirkungskombinationen entsprechend des Sicherheitskonzeptes nach Eurocode 0 automatisch.

Tragsicherheit

Es wird wahlweise die elastische oder plastische Querschnittstragfähigkeit nachgewiesen. Hierbei werden die Schnittkräfte nach Theorie I. Ordnung ermittelt. Des Weiteren wird der Nachweis der Systemtragfähigkeit nach dem Ersatzstabverfahren entweder nach Absatz 6.3.3 Anhang A bzw. B oder nach Absatz 6.3.4 geführt.

Gebrauchstauglichkeit

Im Rahmen des Nachweises der Gebrauchstauglichkeit werden die Verschiebungen für die Hauptachsen für jede Richtung getrennt ermittelt, außerdem wird auch die resultierende Verschiebung ermittelt. Die Verformungen werden ebenfalls nach Theorie I. Ordnung berechnet. Die für den Gebrauchstauglichkeitsnachweis verwendete Bemessungssituation ist vom Anwender vorzugeben.

Dateiformate
  • PDF
  • Word
  • Drucker

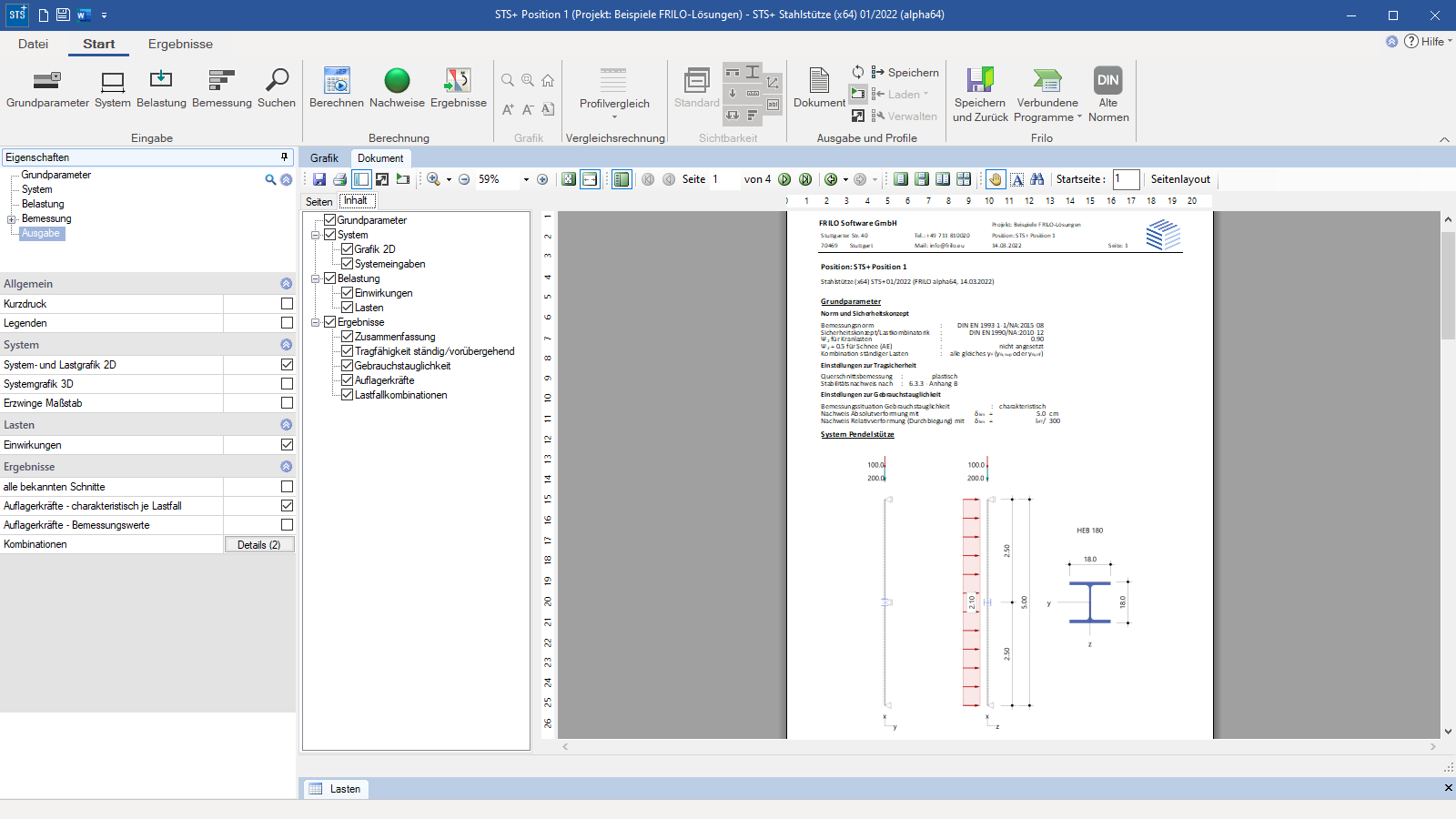

Ausgabe

Ausgabeprofile:

  • vordefinierter Kurzausdruck
  • benutzerdefinierter Ausgabeumfang

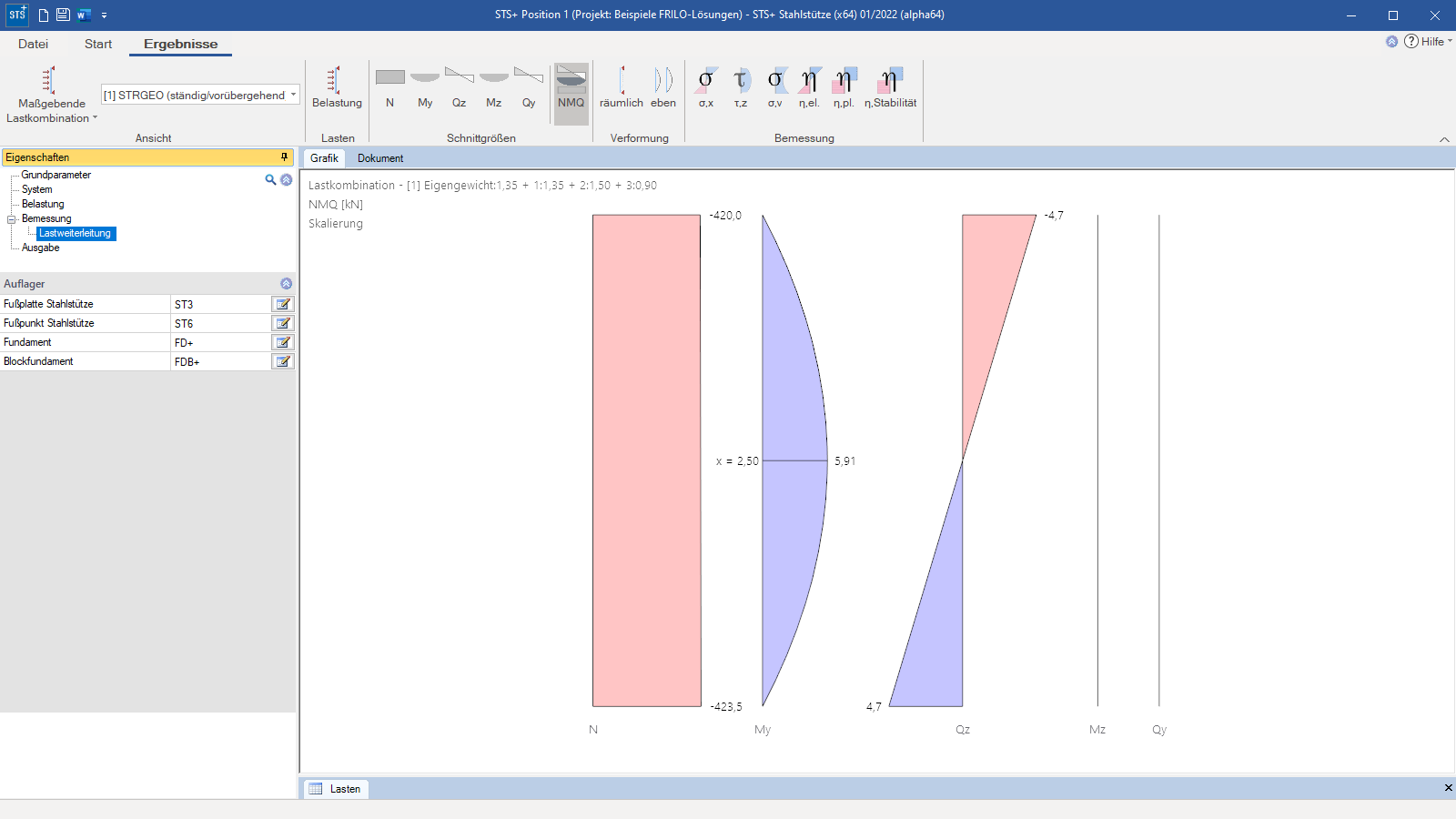

Ergebnisgrafiken:

  • Schnittgrößen: N, My, Qz, Mz, Qy, NMQ
  • Verformungen: vy, vz
  • Spannungen: σ,x ;τ,z ; σ,v
  • Ausnutzung Eta: n,el ; n,pl ; n,Stabilität
Übergabemöglichkeiten
  • Fußplatte Stahlstütze ST3
  • Fußpunkt Stahlstütze ST6
  • Fundament FD+
  • Blockfundament FDB+
  • Biegetorsionstheorie BTII+
Importmöglichkeiten
  • FRILO XML
  • ASCII-Datei
  • ASCII-Datei (mit Auswahl)
  • SEMA
Exportmöglichkeiten
  • Word
  • PDF
  • FRILO XML
  • ASCII-Datei
  • SEMA
Stahlbau
  • DIN EN 1993
  • ÖNORM EN 1993
  • BS EN 1993
  • PN EN 1993
